什么是锁紧螺母连接器

锁紧螺母连接器具有锁紧螺母（六角螺母），可拧到圆形连接器的螺纹上以安装并固定电气连接。锁紧螺母连接器用于在拥挤的面板、墙壁或盒子中节省空间。它们还提高了稳定性，使其成为航空、电信设施和工业面板等高振动环境应用的理想选择。

将锁紧螺母连接器插入面板的背面，并将锁紧螺母拧到前面，以防止连接器从孔中掉落并迷失在面板后面。锁紧螺母插座是圆形的，一侧平坦，以防止连接器旋转。锁紧螺母的使用通常可以通过手动拧紧（无需工具或螺钉）来完成，使安装快速、简单和安全。

这种类型的连接起源于 1900 年代中期的航空航天电子设备，通常用于飞机、航天器，其中与仪表显示器的电子连接位于屏幕后面。

尽管这是一种传统的连接器形式，但供应商仍在继续改进其锁紧螺母产品，以满足现代要求，例如减少 SWaP。该格式也被引入到较新的互连中，例如射频和同轴电缆产品。

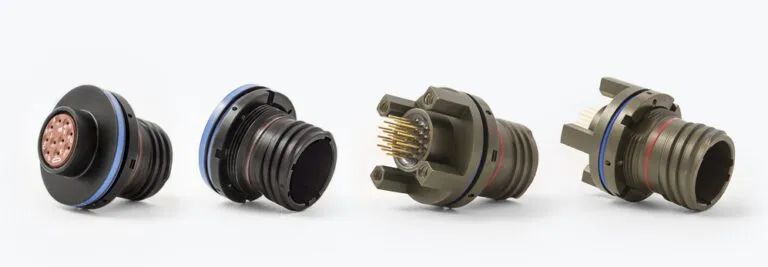

锁紧螺母连接器

设计说明

01

/ 标准化 /

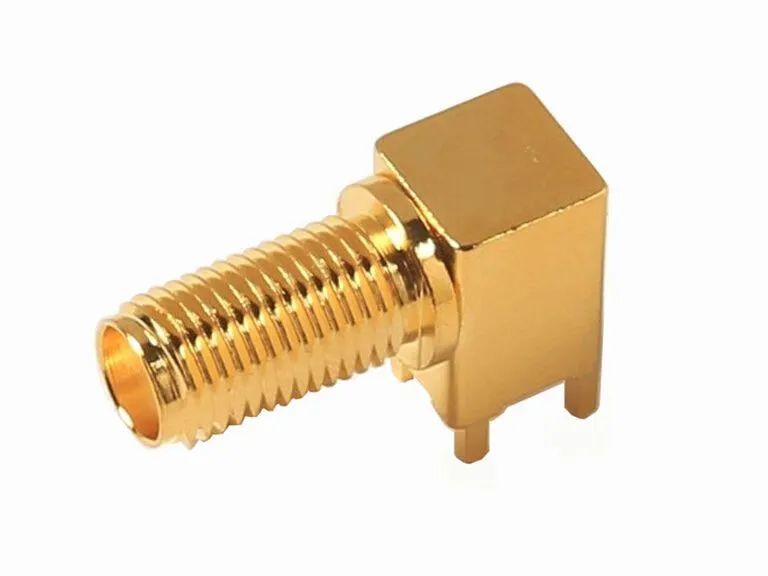

锁紧螺母机构用于许多标准化的圆形产品，包括 MIL 规格产品（如 D-38999）和射频产品（如 SMA、LC、ST、SC 和 MTO/MTP 连接器）。

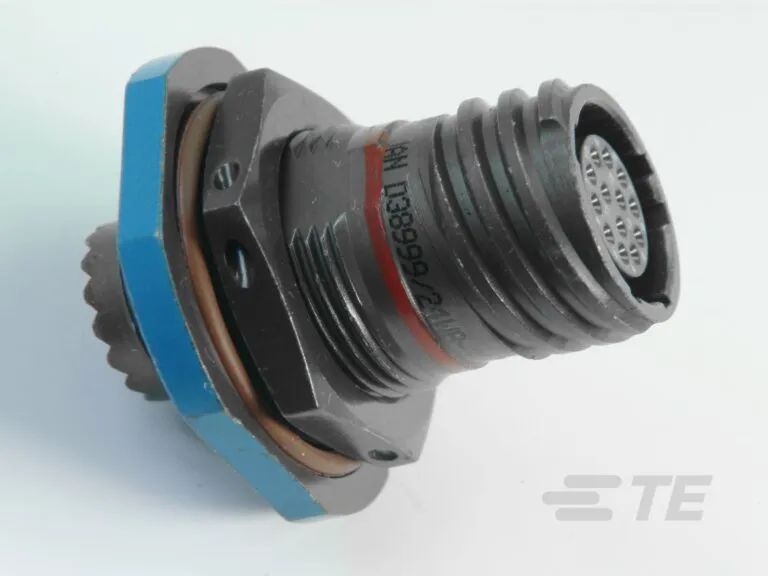

锁紧螺母连接器

02

/ 安装类型 /

根据类型和应用场所，一般为面板安装。

面板安装通常将设备和线路隐藏在墙壁或天花板内，使整个空间更加整洁美观。也可以有效地防止意外触电和火灾等事故的发生，具有安全可靠的优点。面板安装的设备和线路都集中在易于维修的地方，方便后期维护和更换。

03

/ 材料规格 /

锁紧螺母插座是一种常见的电气连接器，通常由两部分组成：一部分是带有螺纹的金属螺母，另一部分是塑料或金属材料的插座。螺母可以通过旋紧或松开来控制电路的接通或断开。综合考虑多个因素，以确保其性能稳定、安全可靠、经济实用。

锁紧螺母和锁紧垫圈

04

/ 物理性质 /

在双锁形式中，主螺母和次螺母分别紧紧地环绕和拧紧在连接器上，这样可以形成更加坚固和安全的连接。这种设计可以增强连接器的机械强度和稳定性，防止连接器松动或脱落。

对于需要暴露于环境压力的应用，为了进一步提高连接器的密封性能，通常会采用密封圈或涂层等附加的密封措施。密封圈可以紧密地贴合在连接器上，防止液体和气体泄漏；涂层则可以起到防腐蚀、防水、防尘等作用，保护连接器不受环境因素的影响。

05

/ 环境特性 /

锁紧螺母连接器由于其紧密的连接和良好的密封性能，常常被用于需要高密封性的应用中。其集成的O形圈密封件能够提供更加安全和可靠的密封机制，有效防止液体和气体的泄漏。同时，隔板式附件的设计可以进一步减少潜在的入口点，增强连接器的密封性能。

这种设计使得锁紧螺母连接器成为密封应用的良好选择，特别是在需要高度可靠和安全密封的场合。
