一文解析Molex端子压接工艺技术标准

介绍

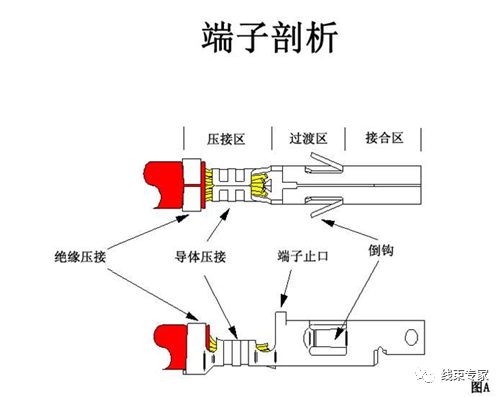

首先，了解端子具有三个主要部分：插接区、过渡区和压接区 (图A)，这有助于我们理解。顾名思义，插接区是端子与另一半连接端子插接的部分。该部分由连接器设计师设计为与对接端子接合，并以一定的方式工作。如果压接过程中接合部变形，将会降低连接器的性能。

过渡区同样设计为在压接过程中不受影响。如果您改变了弹性片或端子止口的位置，同样将影响连接器的性能。

压接区是唯一设计受到压接工艺影响的部分。使用连接器制造商推荐的端接设备，夹紧压接区，从而牢固地与线缆连接。理想情况下，您将端子压接在线缆上的所有工作仅发生在压接区。

正确执行的压接示例参见图B。绝缘压接区压缩绝缘层，但不会刺穿。线芯（或线刷）伸出于导体压接区前部的距离至少等于线缆导体的直径。例如，18 AWG线缆应伸出至少0.40"。在绝缘和导体压接区之间的部分可以看见绝缘层和导体。导体压接区在引入端和尾端呈喇叭形，而过渡区和接合区在压接工艺前后始终保持不变。

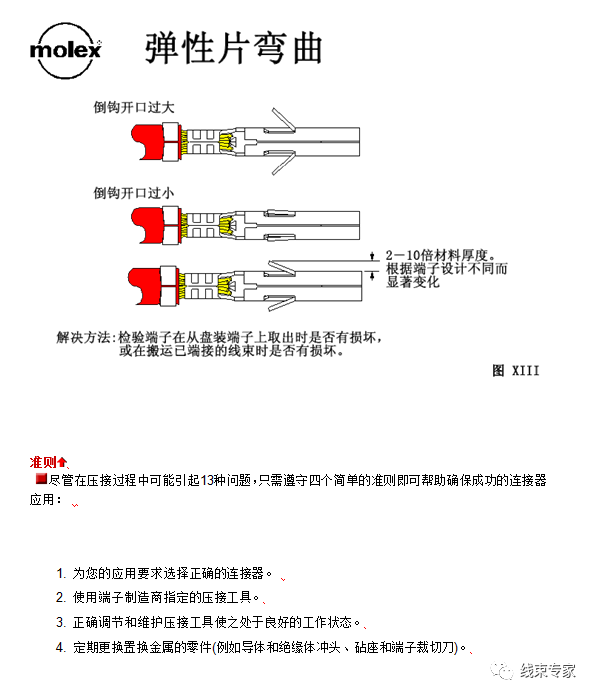

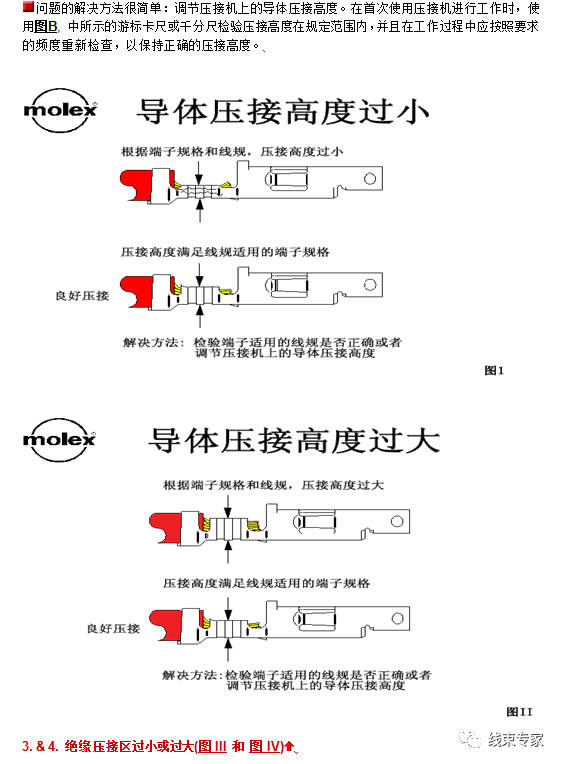

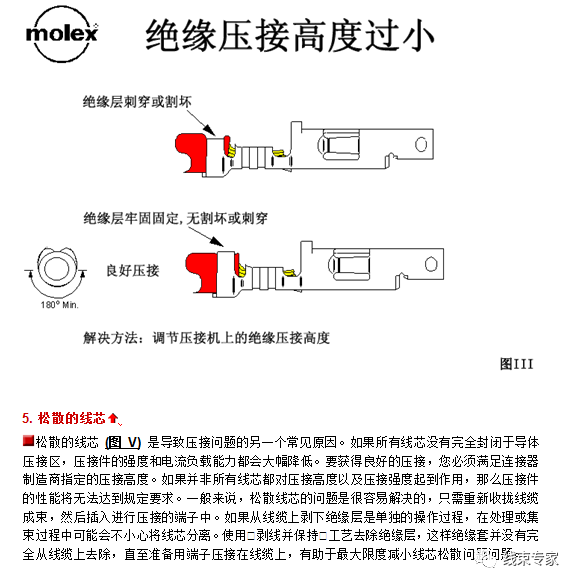

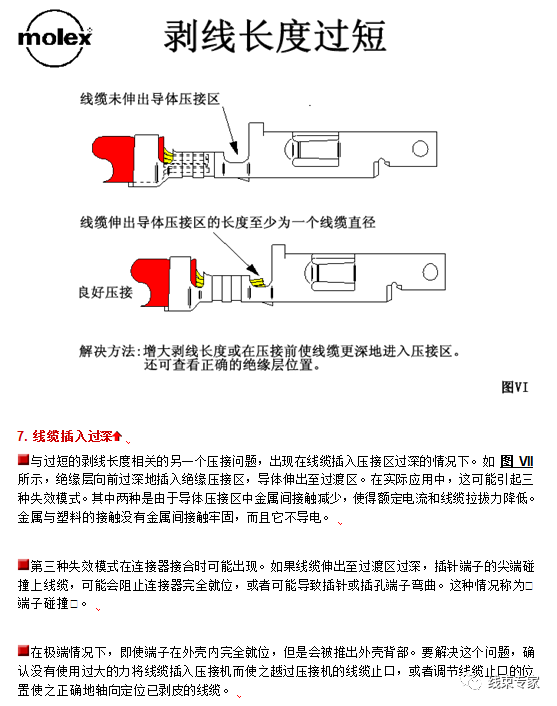

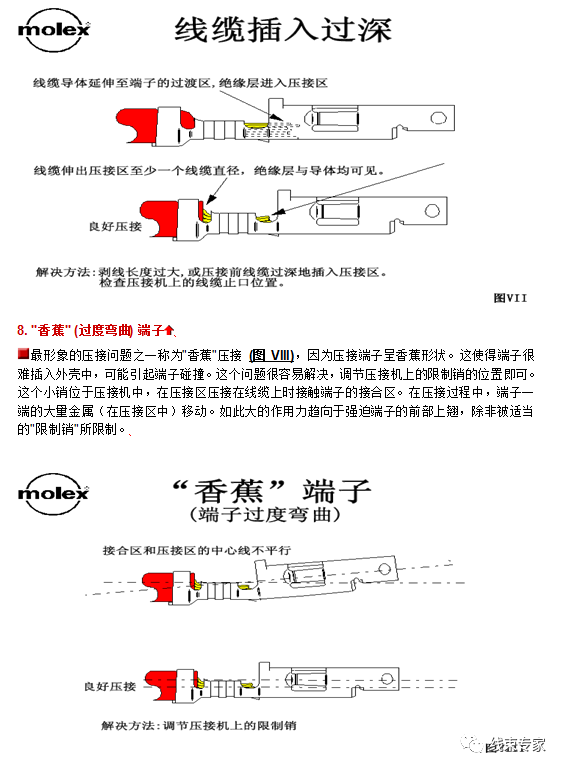

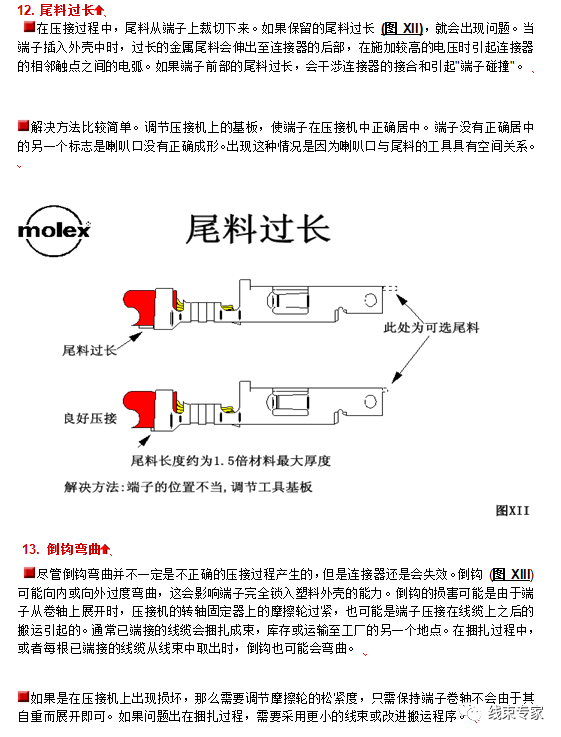

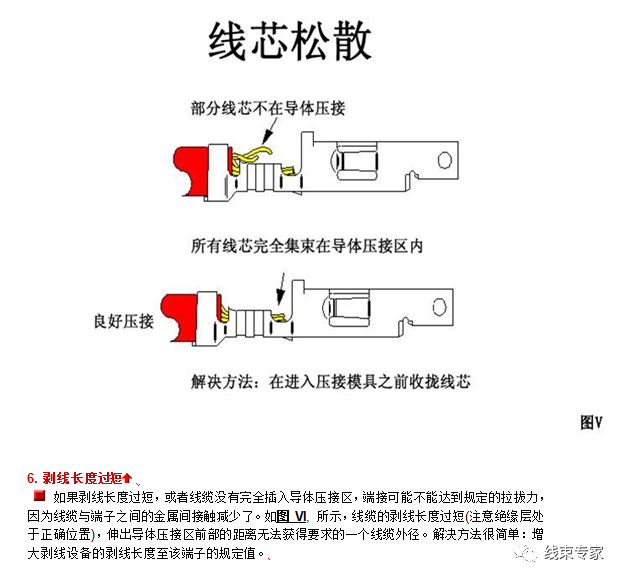

如果您的压接端子看起来和图B中的端子不同，可能是因为在压接工艺中出现了错误。这里
