A2001系列连接器介绍

随着国内电子技术快速进步，连接器行业的发展趋势向着小型化、高速化、高可靠性发展。基于对市场的发展及设计灵活性的需求，作为电子连接器的生产厂家之一，电子谷将推出一款强性价比、稳定高效的线对板连接器--A2001系列。

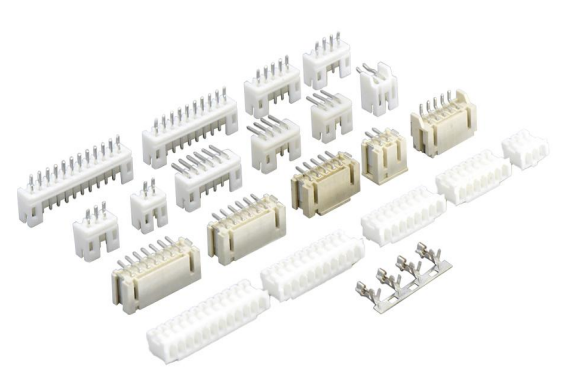

A2001系列是由电子谷开发的Pitch 2.0mm线对板产品，它具备单排2-16pin的设计，并能在-25°C至+85°C的温度范围内工作，额定电流为2A。该系列产品设计用于替代市面上大多数Pitch 2.0mm间距的产品。胶壳和针座皆有高温料和低温料可满足不同的环境使用要求，其SMT款有做接地片设计，双边带接地片在焊板后有定位、增加产品焊板强度，可将产品牢牢地焊接在PCB板上。A2001系列产品在多个领域得到了广泛应用，包括汽车（如行车记录仪）、工业控制（如监视器和编程工控板）、电子消费品（如扫地机和液晶显示屏）以及办公设备（如打印机、复印机和投影仪）。该产品的主要功能是传输通讯数据信号，它旨在为设备提供一条高速且稳定的数据传输通道。同时，A2001系列支持与市场上JST PH2.0间距的产品连接，提供了更高的性价比和更强的稳定性，可降本增效。

1ONEMULTIPLE SELECTION

选型多样：涵盖了众多产品种类的多样性

01：根据不同的产品细分：该系列包含端子、胶壳、针座三类产品

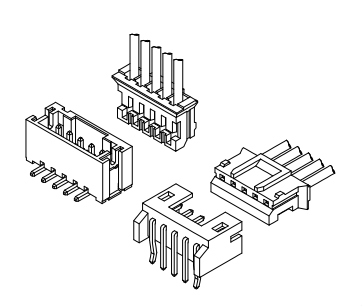

02.根据产品类型划分：线对板产品分单排立插/卧插，立贴/卧贴等规格

03.根据Pin位自主选型：单排2-16Pin

2TWOINNOVATIVE

灵活设计：在保障可靠性的前提下，实现了设计的创新性

在产品结构设计方面，工程师们采纳了多种创新方案以增强产品的性能。首先，为了提高端子的保持力，端子与胶壳的扣合采用了LOCK自锁结构设计。其次，为了提升耐插拔能力和导电性，打线端子与针座的接触面使用了两侧触点夹持式设计，并对触点部分进行了镀锡处理，这样也有助于防止氧化。SMT款式的产品则加入了接地片设计，通过双边接地片在焊接到电路板后提供定位功能，并增强了产品的焊接强度，确保产品能够牢固地固定在PCB板上。此外，为了保护产品的稳定性，针座本体外壳设计了专门的定位和PIN针保护挡墙，这可以在工作中避免端子受到撞击损伤及减少产品损坏的风险。

电子谷通过这些精心设计显著提高了A2001系列产品的稳定性和可靠性，确保它们能够满足客户的严格要求，并通过市场的考验。

3TWO

OPTIMIZE

兼容性强：耐高温和抗振动

A2001系列连接器能够适用于每个电路额定电流2A的电源应用，这使得它成为承载稳定性设备的理想选择；工作温度范围-25℃~85℃。产品具有较强的稳定性，使得其在振动环境下，也可以维持稳定使用。A2001系列连接器满足不同应用场景的需求，确保了连接器在传递电源和信号过程中的稳定与安全，赢得客户的信赖。

总体来看，电子谷的A2001系列线对板连接器凭借其灵活、安全、稳定的设计以及良好的兼容性，在电子连接器领域具有显著的竞争优势。这些卓越特性不仅满足了市场对高性能连接器的需求，而且为A2001系列连接器的推广提供了坚实的基础。
