同轴线缆中屏蔽属性的重要意义

同轴线缆中的线材部分，之前我们已经按照不同特点进行了归纳总结。本期我们将围绕同轴线材的一个基本特质——屏蔽属性，以线缆结构讲解开始，来聊聊同轴线缆中屏蔽属性的重要意义，以及如何挑选合适的屏蔽层。

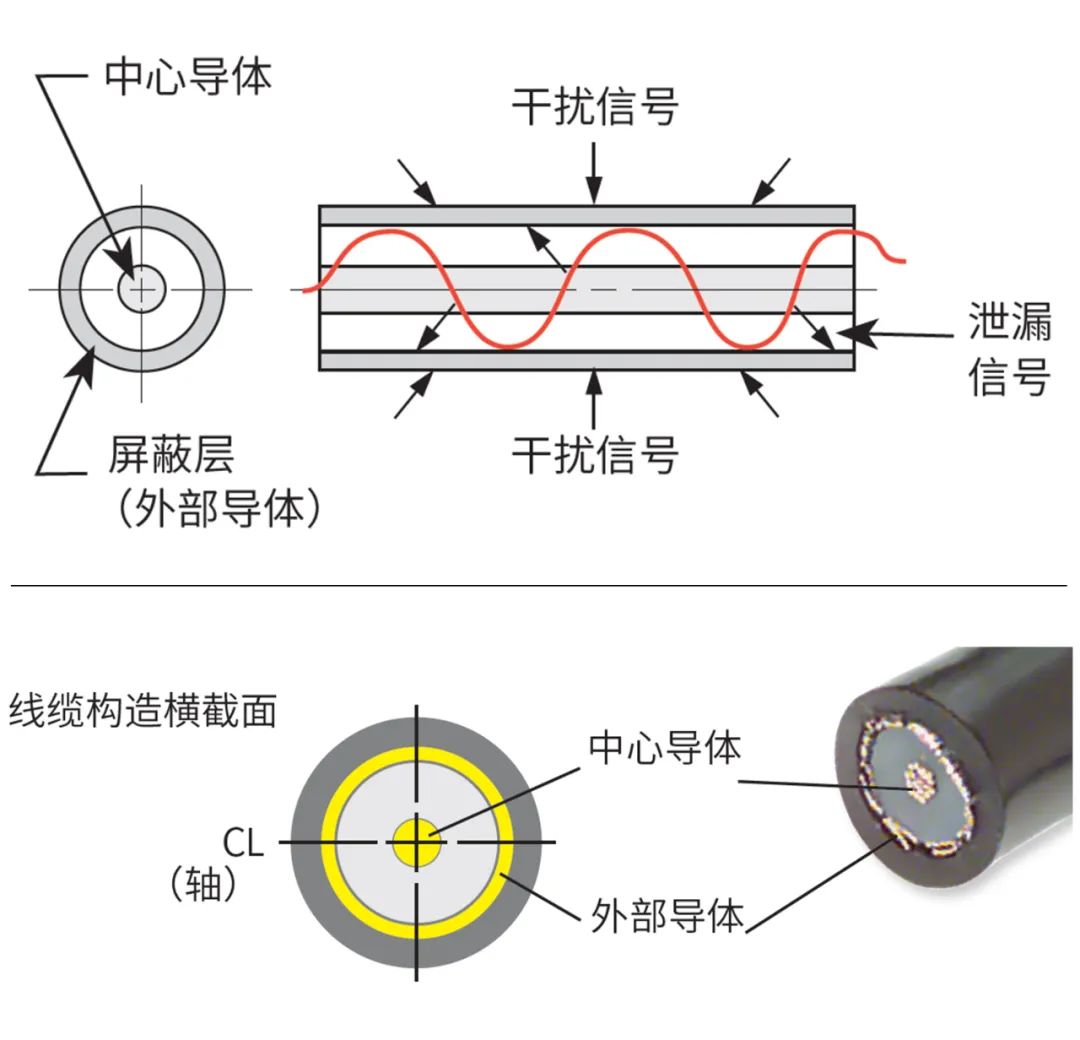

屏蔽效能，所指的是屏蔽层对于各类干扰信号的相应抵御能力。在同轴线中，外部导体在屏蔽功能上同时起到两个作用：一是防止外部干扰信号的侵入，二是防止内部信号外泄进而干扰到近旁设备。

屏蔽效能以dB作为计量单位，数值越高表明屏蔽能力越强。表格所列为不同屏蔽层对应的屏蔽效能。

正如表格所示，屏蔽效能随着屏蔽层密度的增加而提升。而屏蔽效能最强的则属刚性（可成型）同轴线，因其采用了实心套管作为外层护套，所以，连接器与线缆接合处的品质成为唯一影响其屏蔽能力的因素。

屏蔽层一般采用编织和缠绕的方式，编织和缠绕一般采用裸铜、镀锡铜、镀银铜、镀银铜包钢、铝镁合金丝等材料。 半柔半刚线材一般用波纹管、镀锡编织、铜 或铝管等形式制作；线材屏蔽层也可采用铝泊+地线的方式。

既然同轴线缆有屏蔽的属性，那就会有影响屏蔽效能的因素。通过我们用三个“率”来解说其效能，并且做一个初步的判断。

电导率愈高，屏蔽效能愈好，银-铜-铝-黄铜-铁-钢。

铁与钢的磁导率比铜，铝大的多，其屏蔽效果较好。 钢屏蔽多用于磁场强且频率低的情况；铝和铜多用于中频和高频的电缆屏蔽；而铜包钢在任何频率均具有良好的屏蔽效能。

在一般情况下，金属丝的屏蔽效能随编织密度的增加而增加，随频率的升高而下降。 金属丝的实际屏蔽效能还和裸线间的接触电阻有关，因为电磁屏蔽是靠流过屏蔽的电流起作用的,如果裸线间的接触电阻大，则电流不易通过，所以旧屏蔽电缆，金属丝网表面氧化生锈，使电阻增大，也会造成屏蔽效能急剧下降。

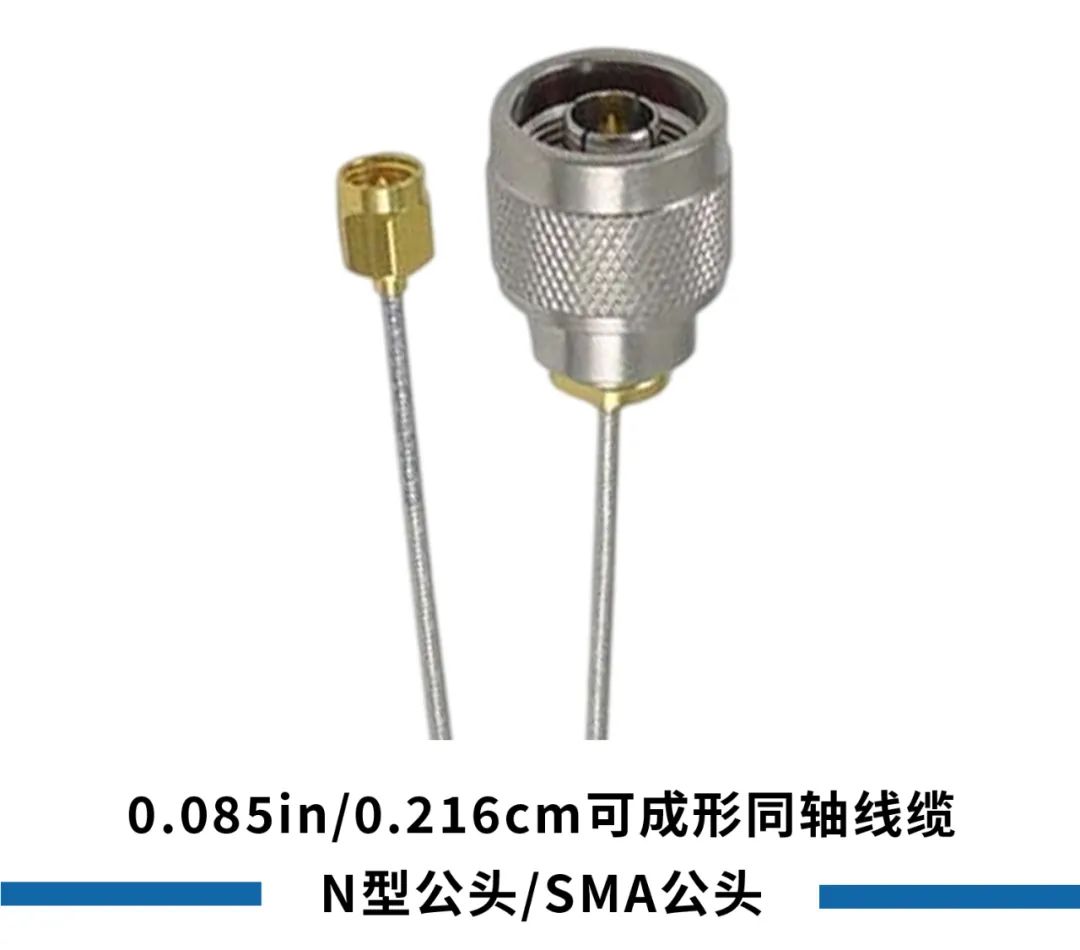

可成型同轴线缆作为屏蔽效能较强的线缆之一，我们单独分一个板块来解析。 它采用外覆锡填充外编织层的螺旋缠绕式导电金属箔，因此外导体与采用铜管作为外导体的半刚性同轴线相比，在一定程度上更为柔软，可在应用中多次折弯重塑形状，且无需借助任何工具即可徒手完成。

然而，由于可成型同轴线缆在塑形后只能保持大致形状，因此与半刚性同轴线缆的塑形稳定性不可相提并论。由于通常的应用情形下并不涉及太过复杂的布线路径和装配，因而电气性能接近半刚性同轴线缆，但操作更为便捷、成本优势更大的可成型同轴线缆正越来越受到欢迎。

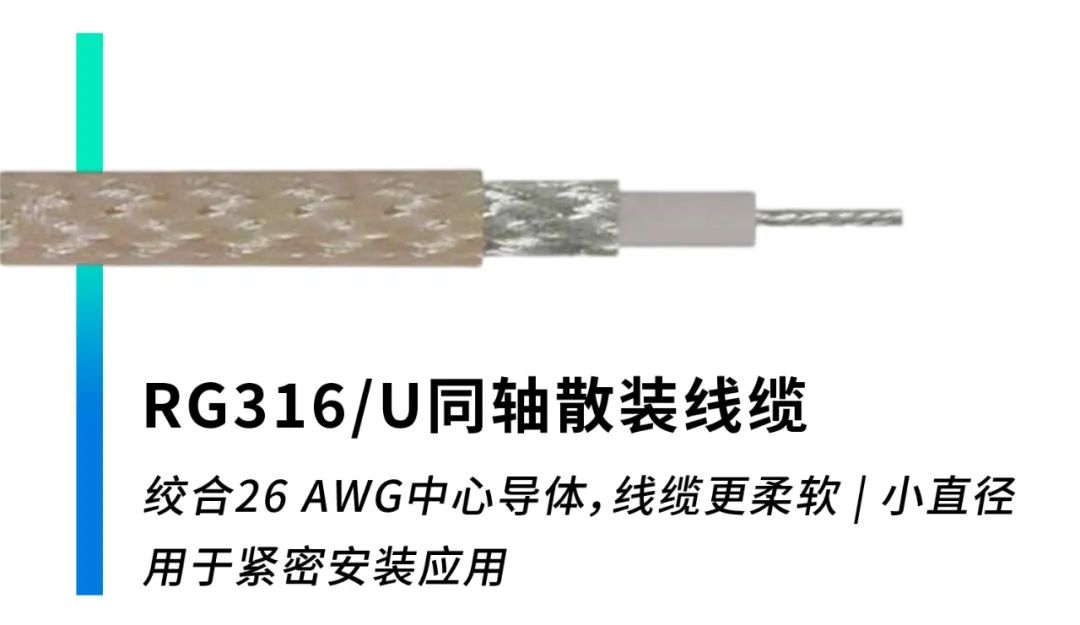

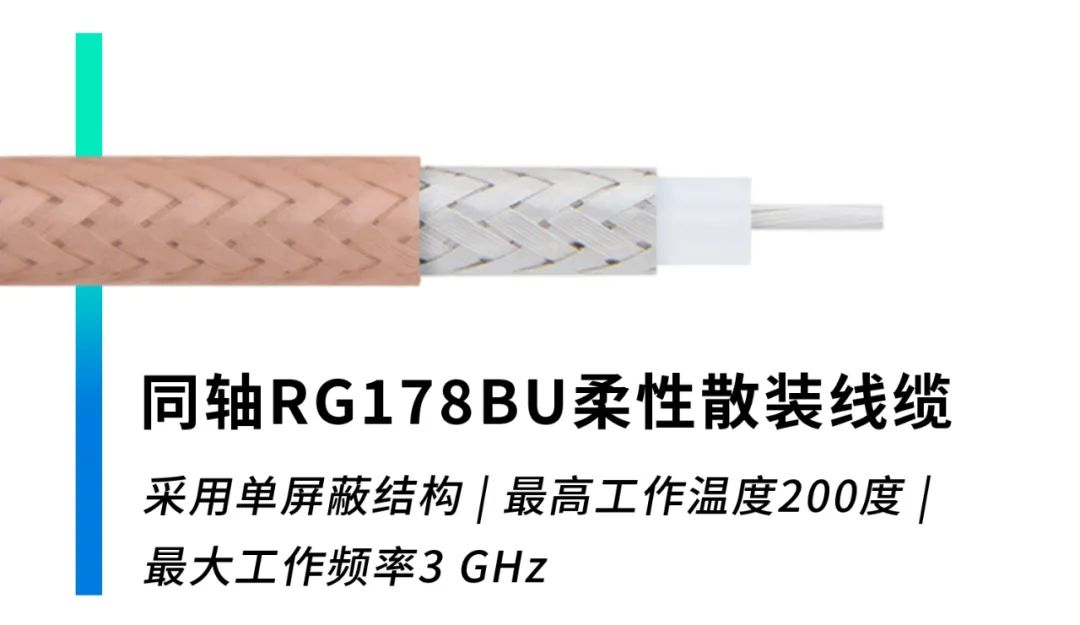

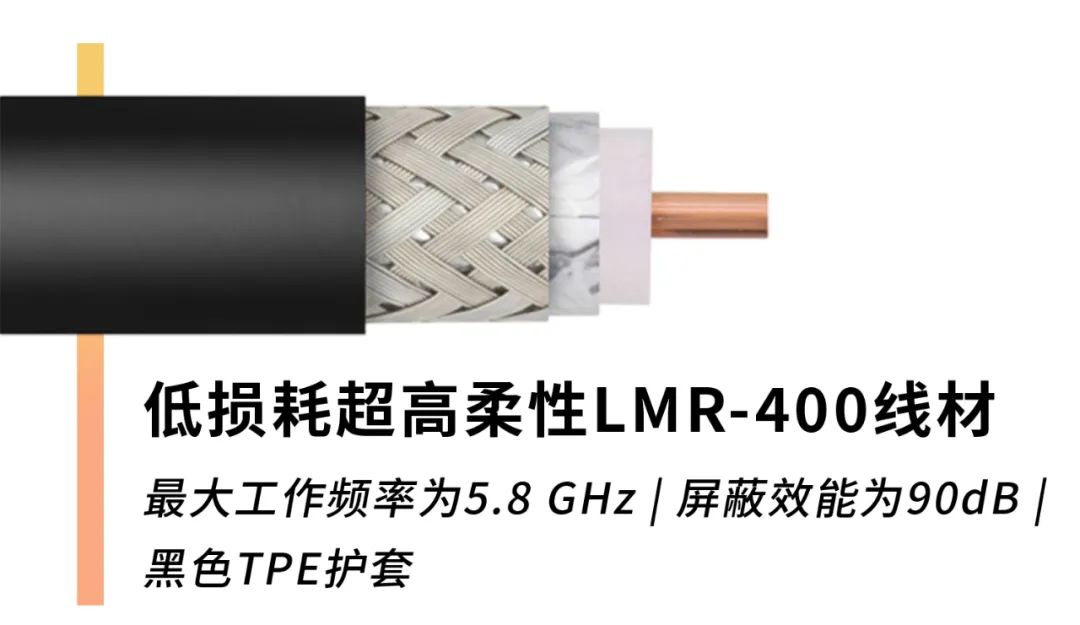

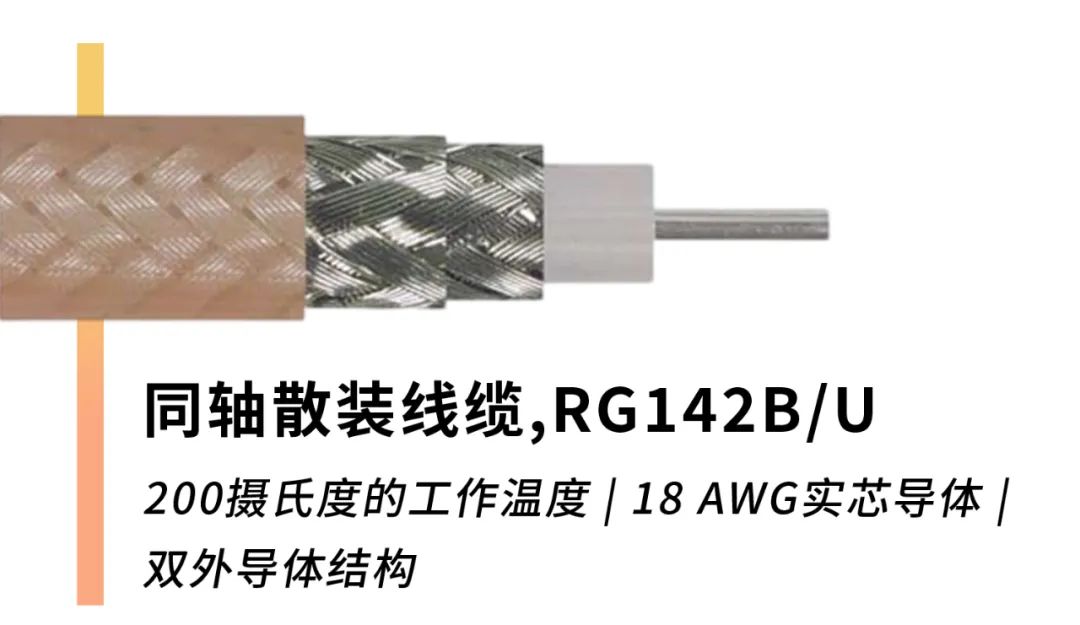

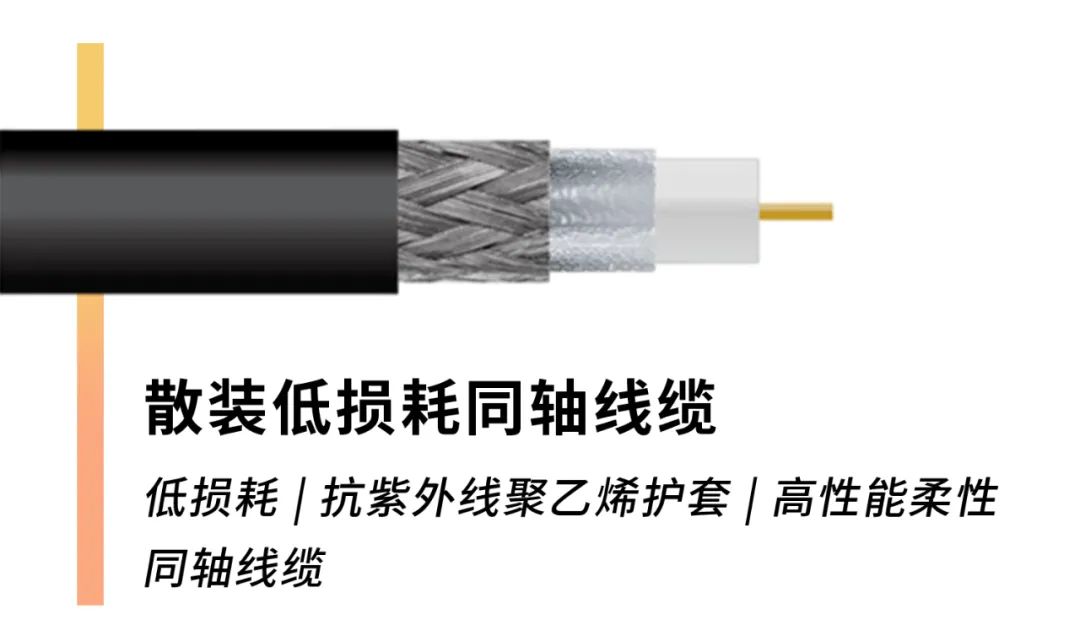

根据第一部分屏蔽层类型的极少，具备屏蔽属性的同轴线材也十分繁多，我们在这里介绍几款单层或双层屏蔽的同轴线材。
