基于RJM8L003的连接器加密解决方案

生活中随处可见各式各样的连接器。小到手机的充电头，数据线，大到新能源车的充电桩，只要有连接的地方都有赖于连接器的作用。那么究竟什么是连接器呢？连接器是一种可分离的电气连接装置，可以传输，包括信号，数据以及动力等不同形式的内容。借助连接器可以实现设备内不同系统的连接，如不同电路板之间的连接，也可以实现不同设备之间的连接，没有连接器我们生活中的设备都很难独立运行，因此连接器在系统正常运行过程中起着关键作用。

一、应用简介

连接器的应用领域非常广泛，几乎囊括所有需要电信号、光信号传输和交互的场景，其中汽车、通信、计算机、工业、交通、军工等领域占比居前。鉴于高附加值转接头在实际使用场景下对性能以及可靠性的要求，需要对转接头产品增加唯一性确定和计次功能，一种连接器加密防伪认证方案应运而生。

二、应用场景

应用方向：专用型连接器，专用型数据线等。

三、方案功能介绍

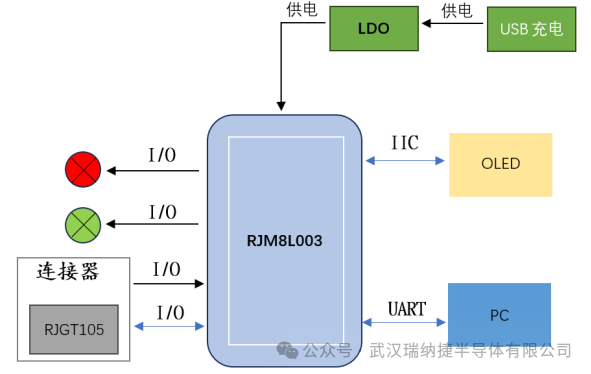

该方案采用的是RJM8L003作为设备或仪器的识别控制器，插头端主控存有RJGT105的秘钥。主控端会实时检测是否有接头接入连接器座，当特定的连接器插入连接器插头时，进行实时认证通讯，如果认证识别通过，则设备连接正常，方可继续运行，同时绿灯闪烁指示，红灯熄灭，OLED显示厂商信息，已连接次数、剩余次数，以及连接状态；否则设备不能正常运行，此时红灯闪烁指示，绿灯熄灭，以此达到防伪效果。认证成功后RJGT105会自动向上计次数，达到连接器使用寿命时，芯片自毁，无法再次使用。

四、方案特点

1.低成本:外围器件少，结构简单，安装方便。 2.功耗低，安全防伪可靠性高。

五、RJGT105主要特性
