XL/LC/LF系列连接器不会接线？操作教程手把手教你

连接器接线方式，专业名称为端接方式，是指连接器的接触面和线缆电线之间的连接方法。设备设计方和连接器使用者在选型连接器时，会根据使用场景和工况环境来设计或选择合理的端接方式，从而满足连接器在长期使用中电气连接的牢靠性，稳定性与便捷性等差异化要求。

那么，Amass第四代直流大电流内接件XL/LC/LF系列该如何接线呢？今天小编就给大家讲讲这些连接器的接线方式吧！

XL系列接线教程

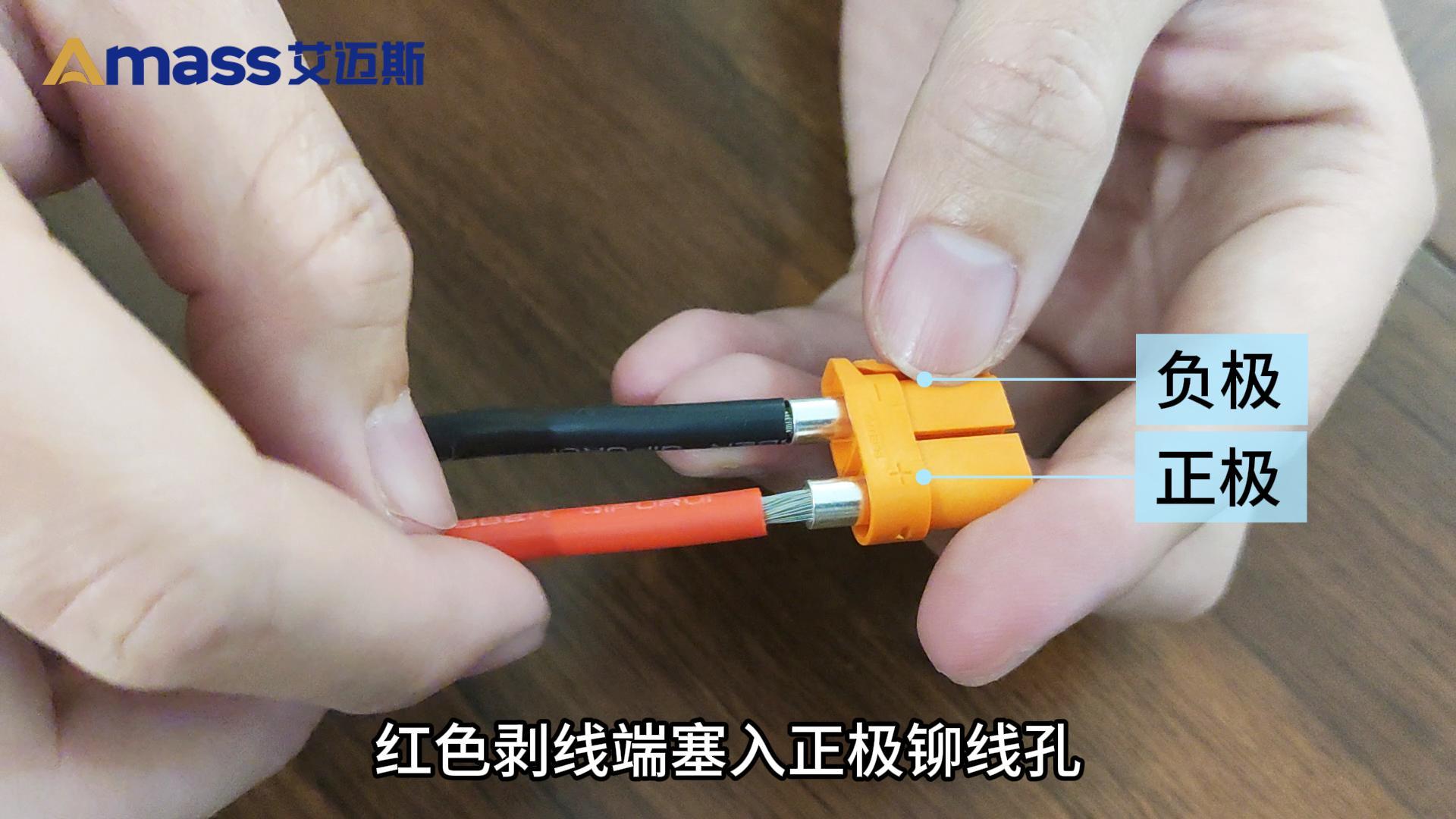

以XLB40连接器为例，将黑色剥线端塞入连接器的负极铆线孔，红色剥线端塞入连接器的正极铆线孔；之后将连接器压接端放入刀片凹槽，连接器塑壳抵住刀片，踩下脚踏板；压接动作完成后，抽离线束。

LC/LF系列接线教程

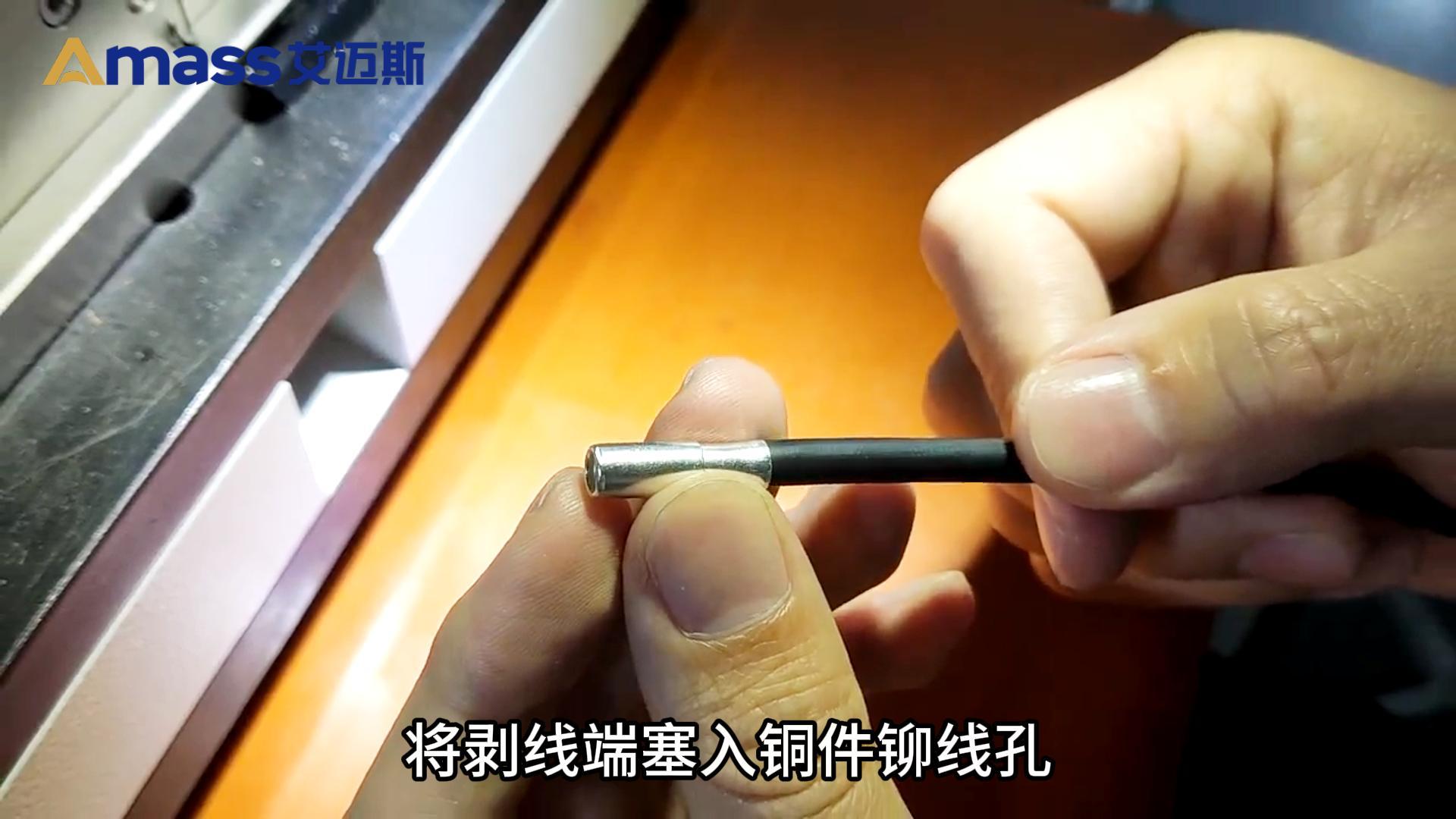

对于LC/LF系列连接器，接线步骤如下：取合格的铜件和线材试压，首先把线材的线端剥掉，并左手拿铜件，将剥线端塞入铜件铆线孔；试压，放入端子，端子顶端抵住定位器，踩下脚踏板；压接动作完成后，抽离线束。

以上就是AmassXL/LC/LF系列连接器的接线教程。如果您在操作过程中遇到任何问题或疑问，欢迎在评论区留言，我们将竭诚为您解答疑惑，共同交流学习。
