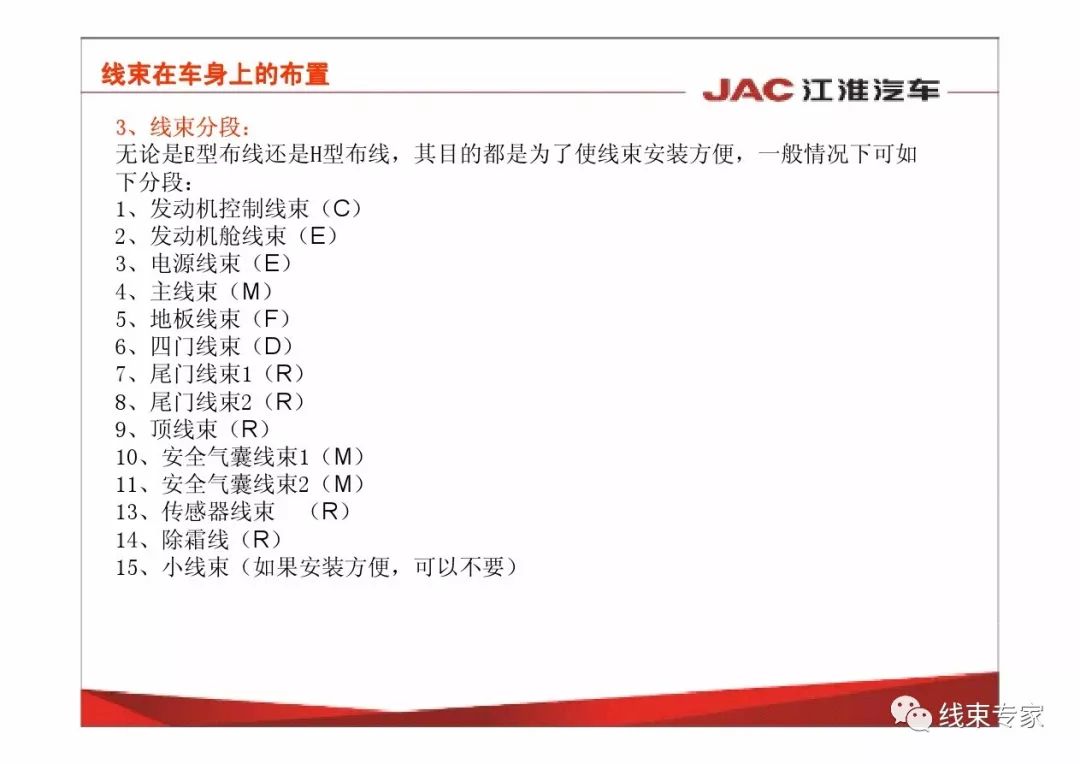

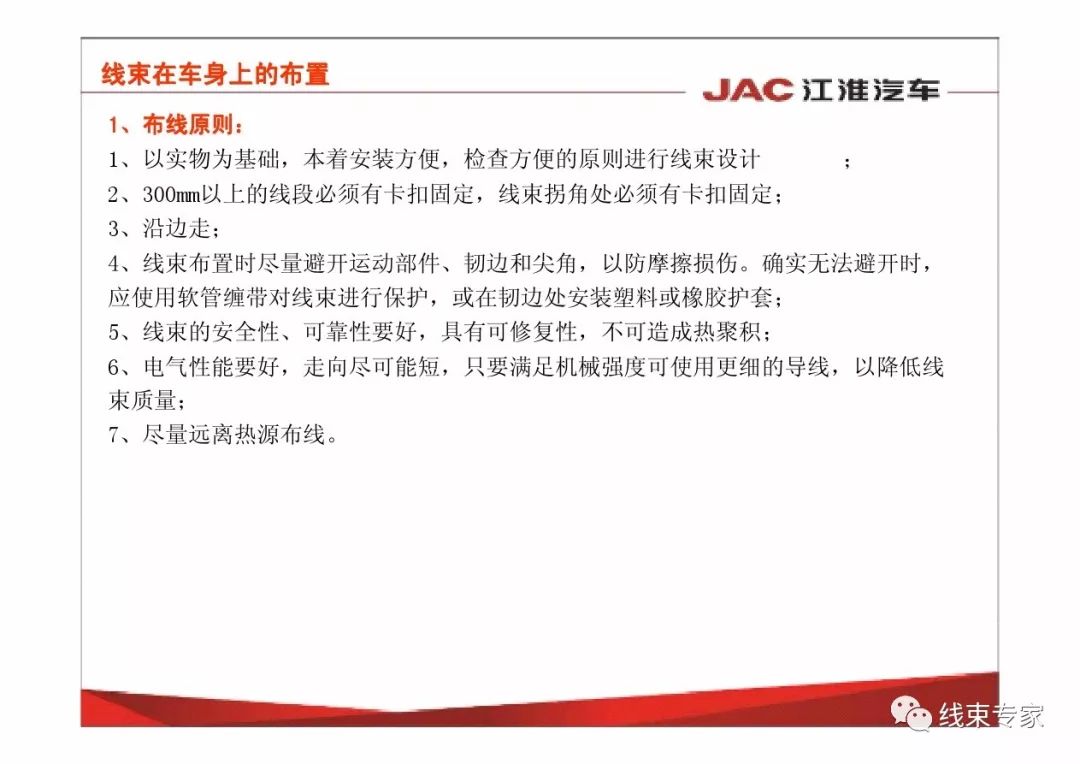

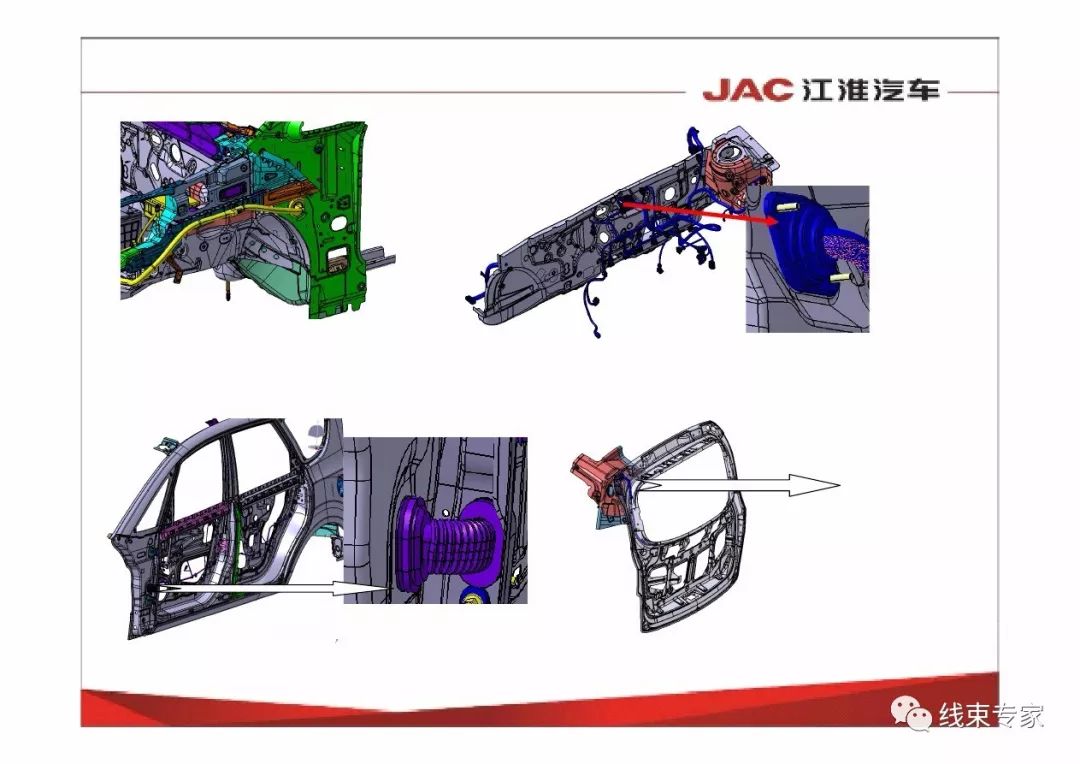

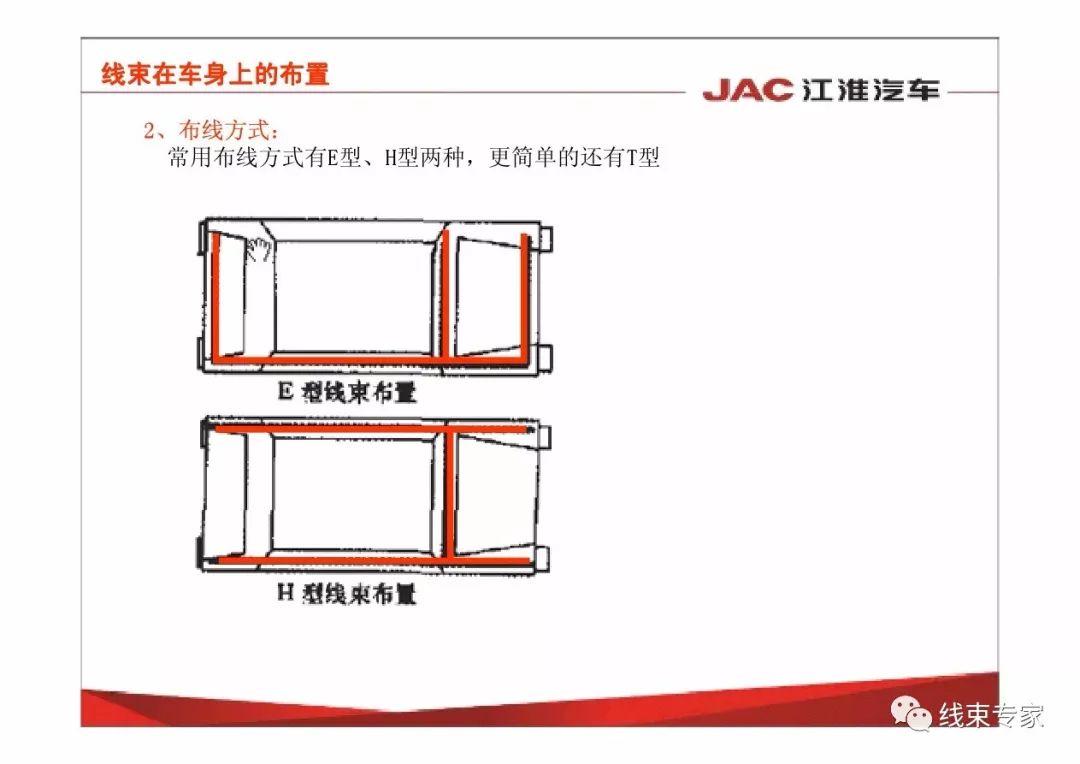

线束在车身上的布置 JAC-整车线束设计规范

时间：2023-11-07 09:51

人气：

作者：admin

标签： 线束  原理图  电控系统  电

导读：线束在车身上的布置 JAC-整车线束设计规范-逆向参考车电器原理，并结合动力总成电控系统及选型电器件原理设计整车原理图;根据电器件布置、车身结构特点，参考样车作布线设计。...

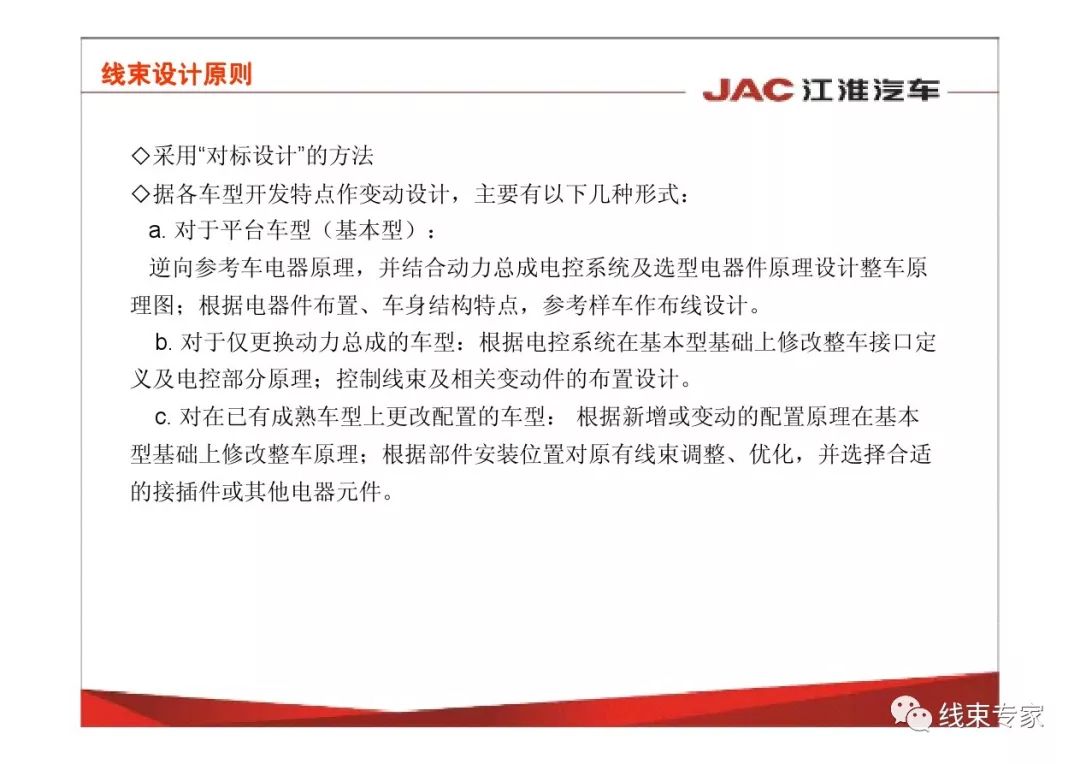

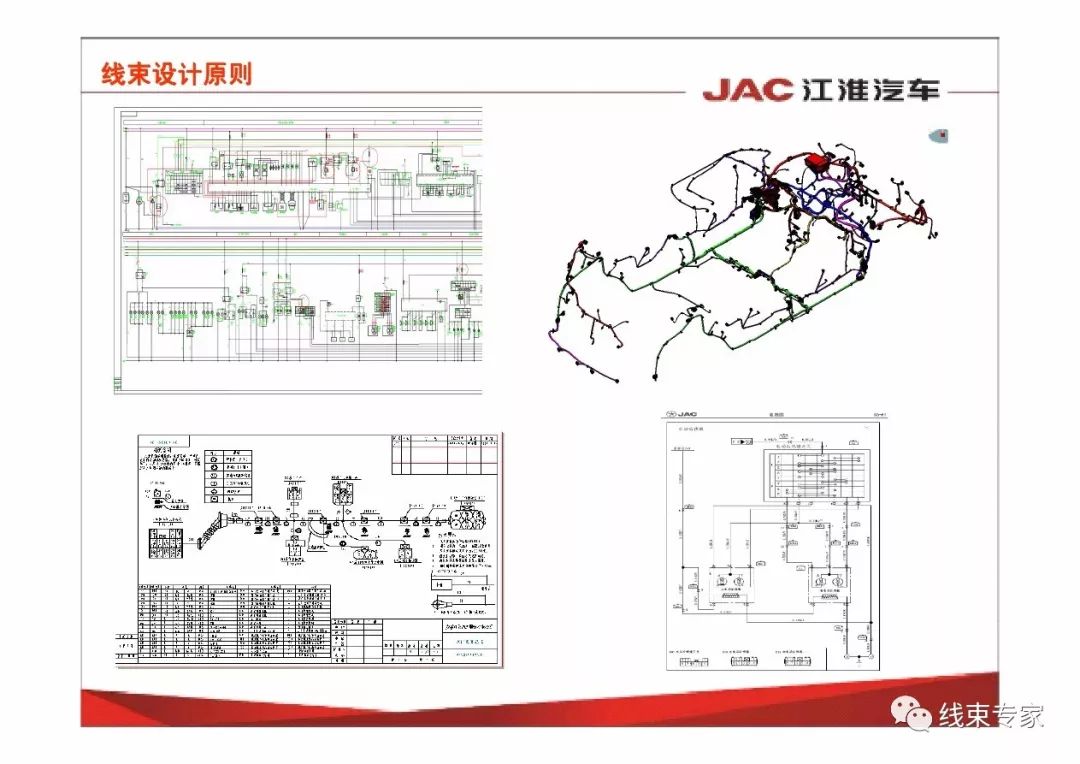

逆向参考车电器原理，并结合动力总成电控系统及选型电器件原理设计整车原理图;根据电器件布置、车身结构特点，参考样车作布线设计。
