连接器结构和部件及故障案例

KNOWLEDGE 连接器的小知识vol.2来啦！

本期内容全新升级，将介绍连接器行业中常用的技术术语，包括连接器结构和部件以及与故障案例相关的术语。

“小身材”，大学问。

准备好迎接这一波超有料的干货吧～

一 连接器结构和部件名称

主要组件以FPC连接器为例进行介绍。连接器主要由【锁扣，钢琴盖】、【金具】、【端子】和【绝缘胶座】组成。各种用途和材料请参考下图，以下术语对每个部件的含义进行了说明。

二 连接器词汇表

构成组件和相关术语

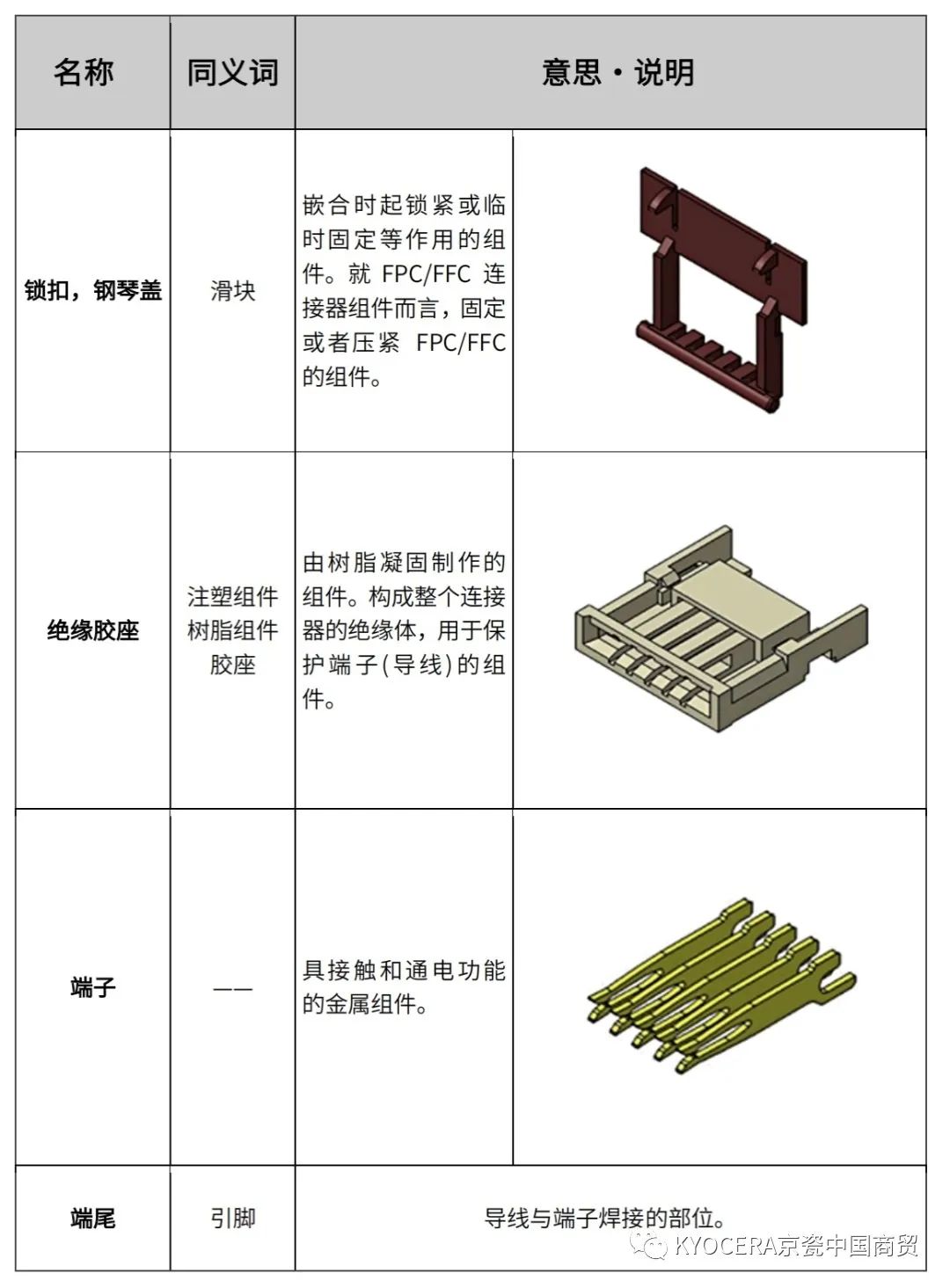

【构成组件】

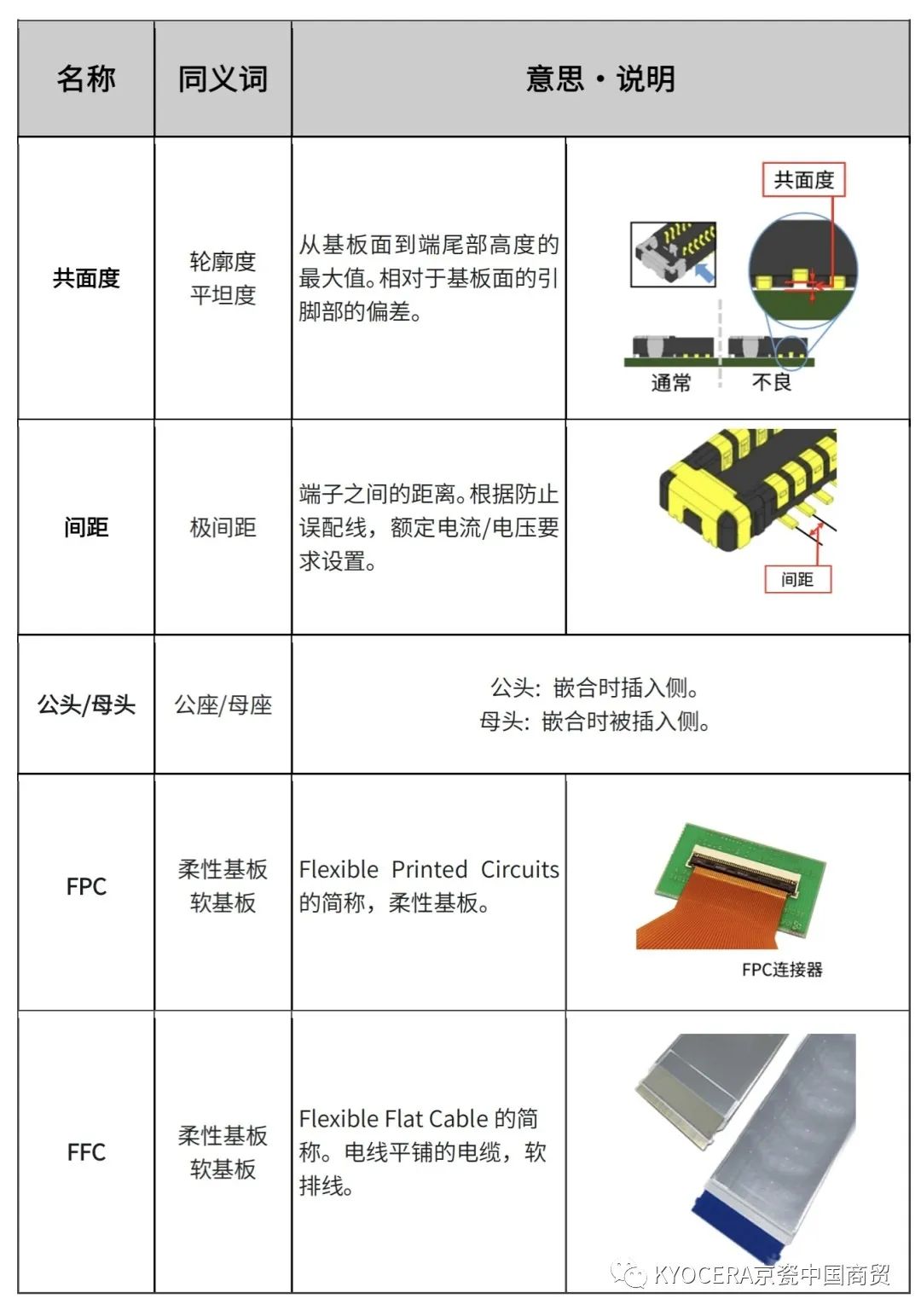

【相关术语】

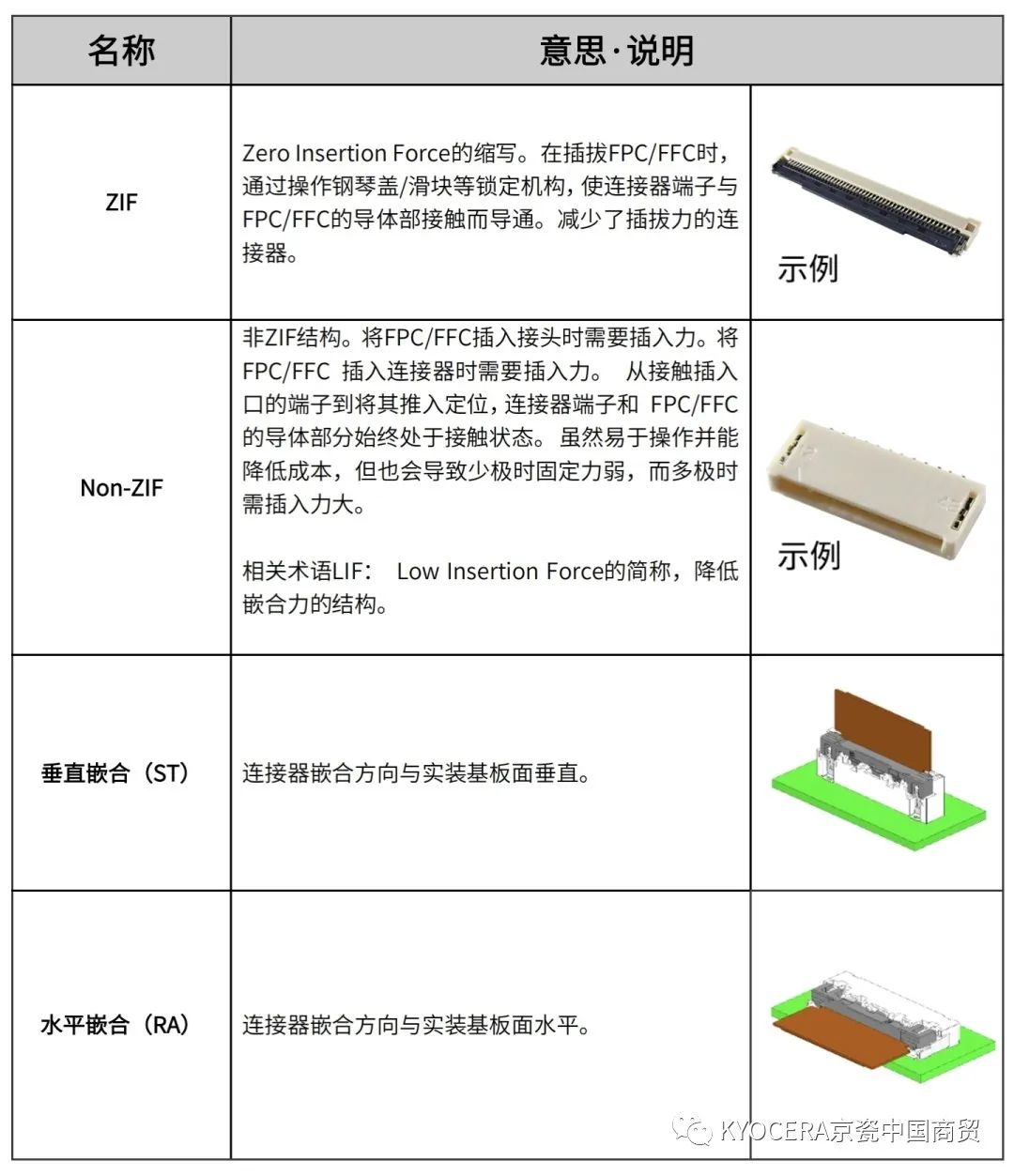

 类型

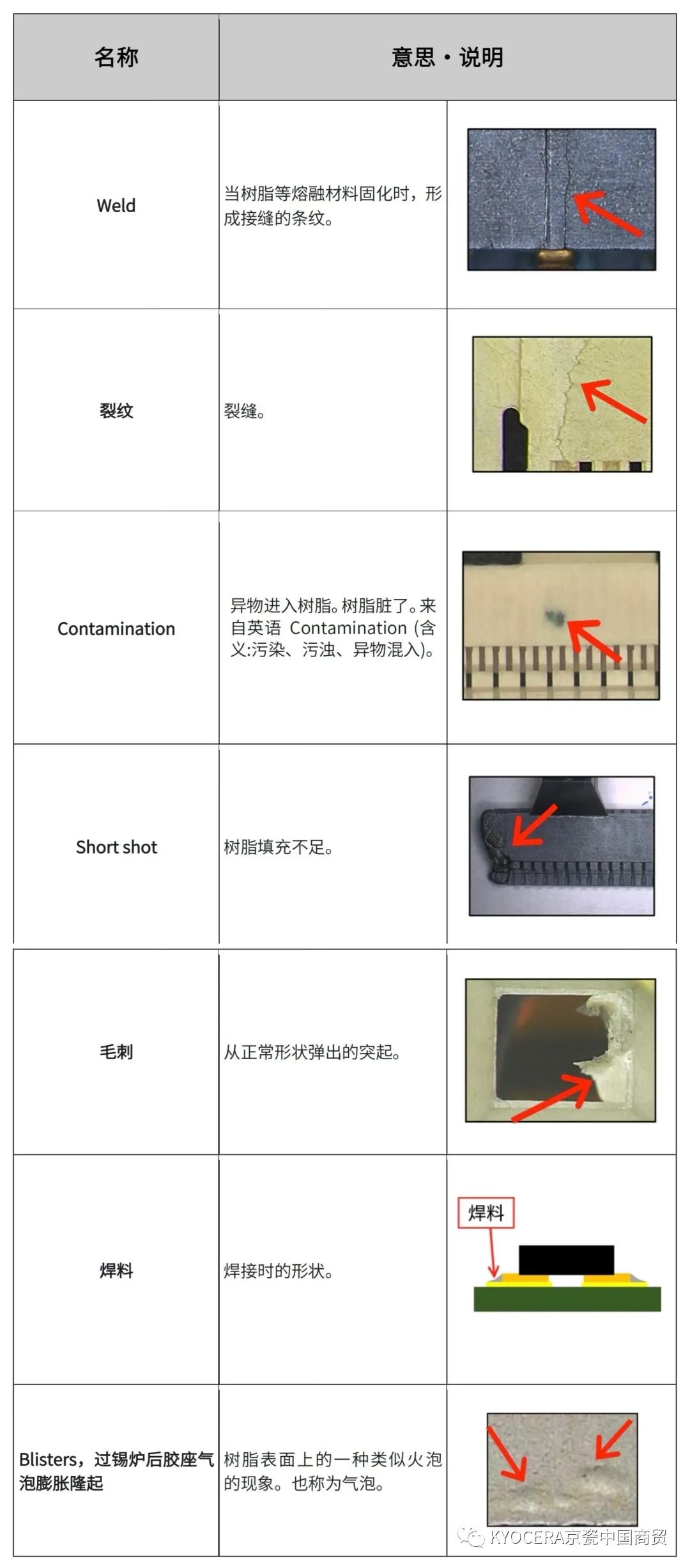

不良案例术语

学无止境，连接器“身材”虽小

但却是电子设备中不可或缺的零部件

◆理解度确认测试◆

Q.下图中 (1) ~ (3) 的名称是什么?
　提示

(1) 嵌合时锁定或临时固定等，可操作部位

(2) 具接触和通电功能的金属组件的名称

(3) 由树脂凝固而成的组件

(1)锁扣，钢琴盖

(2)端子

(3)绝缘胶座

以上就是今日干货小科普啦！相信读完全文，大家都受益匪浅，并且都能答对最后的测试题。当然，好东西应该跟大家分享，快拉上小伙伴一起学起来，为自己的知识库增加一点储备吧～
