简单实用的同轴连接器要点总结

瑞姐，连接器又被我拧坏了....

嚯，都开花儿了

拧射频连接器的时候啊，如果一下拧不上，千万别使蛮力呀！得先辨别一下连接器是不是能互连...

瑞姐，传授一下关于同轴连接器的秘籍呗！

我工作中经常会遇到同轴连接器操作出现问题的情况。今天就在这里作一个关于同轴连接器的小总结吧！

同轴连接器结构

同轴连接器可以分为有极性、无极性和反极性三大类。

绝大多数同轴连接器都是有极性的，由完全匹配的一对阳头（Male，又称公头）和阴头（Female，又称母头）组成。连接器的属性仅针对内导体而言，阳头呈针状，阴头呈孔状。

有极性连接器

无极性连接器又称为平接头。这种连接器没有阳头和阴头之分，其外导体靠螺纹配合，可以前后伸缩，既可定义为阳头，也可定义为阴头；内导体是靠其顶端的平面接触完成连接。

无极性连接器

第三类叫做反极性连接器，其内导体的属性与我们的常规思维刚好相反，即阳头呈孔状，而阴头呈针状。例如在Wi-Fi设备中可能见到反极性的 RP-SMA和 RP-BNC等连接器。但是在实验室应用中，不推荐使用反极性连接器。

反极性连接器

从阳头和阴头外导体的配合方式看，同轴连接器又可以分为螺纹式、卡口式和推入式。

同轴连接器设计参数

射频同轴连接器的设计参数通常包括特性阻抗和截止频率。

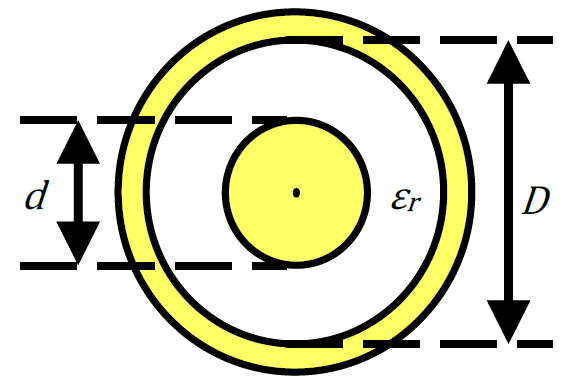

射频同轴连接器截面图

特性阻抗为：

截止频率为：

以上两式中，D为外导体内径，d为内导体外径，为介质的介电常数，c为光速。

连接器的特性阻抗和内、外导体直径及导体间介质的介电常数有关：外导体越粗，阻抗越高，内导体越粗，阻抗越小。在射频微波传输系统中，除了广播电视领域采用75欧姆特性阻抗，其他同轴连接器的特性阻抗一般为50欧姆。

任何连接器的下限频率一般为DC，而上限频率受限于结构，即内、外导体的尺寸和内部所填充的介质。连接器尺寸越小上限频率越高；而填充介质会降低上限频率，同时会增加损耗。

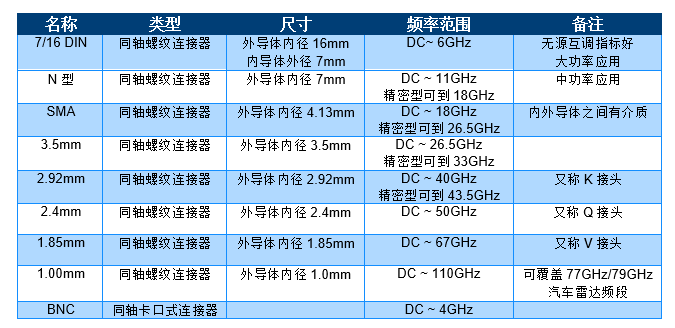

常见的射频同轴连接器

同轴连接器匹配

如上所述，有极性的射频连接器分为阳头和阴头。拧连接器时，一般保持连接器中心（即内导体）不动，旋转外螺纹，否则内导体容易磨损，连接器性能下降。

如下图所示，对应左边条纹颜色相同的连接器机械上可以互连，例如：SMA、3.5mm和2.92mm的连接器可以互连，2.4mm和1.85mm的连接器可以互连。1.85mm、2.4mm 与2.92mm、3.5mm、SMA 因为内径不一样而不能互连，1.85mm、2.4mm与1.0mm也不能互连，否则会造成损坏，如开头图片所示。

常见的射频同轴连接器

力矩扳手的应用

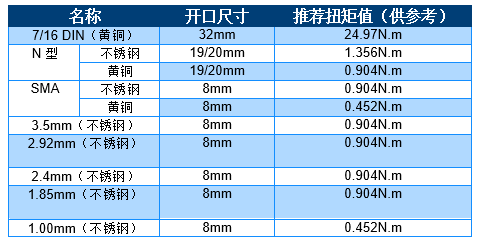

在射频连接器精密连接和测试时，力矩扳手是必要工具，可以有效地防止射频连接器虚连，同时可以避免使用扳手时力矩过大而损坏连接器。力矩扳手的使用也是有讲究的，不能用力过猛，使用方式请参考如下正确范例。

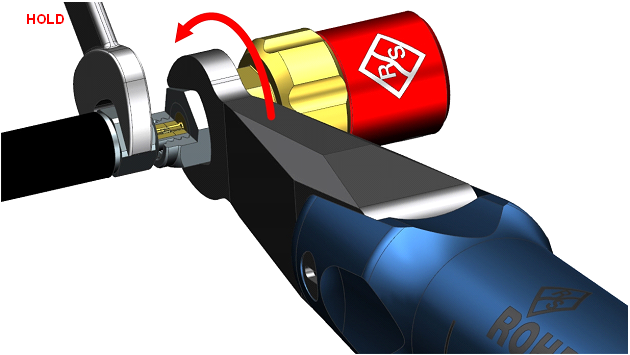

力矩扳手的正确使用

下图则是力矩扳手应用中的使用。

力矩扳手的使用

射频连接器参考建议

同轴射频连接器的清洁

射频连接器的清洁

使用泡沫或其它不掉毛材质的细签棒，不可以使用普通棉签

使用乙醇异丙醇，不可用丙酮

使用压缩气枪去除异物颗粒

清洁内外螺口

射频微波同轴连接器应用广泛，且具有一定的精密性，正确使用不仅可以提高仪器测量的准确度，同时可以延长其使用寿命。
