技术详解：线束工艺各部分的细节图示

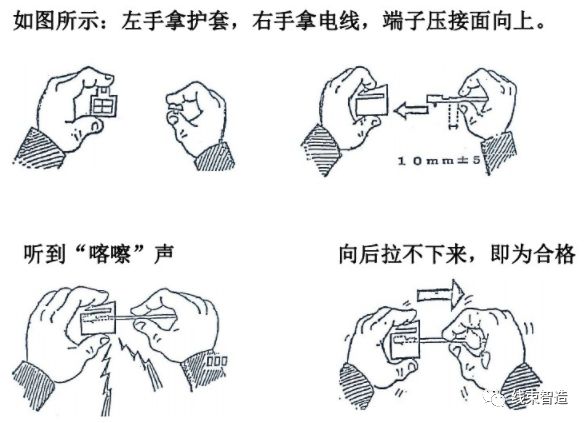

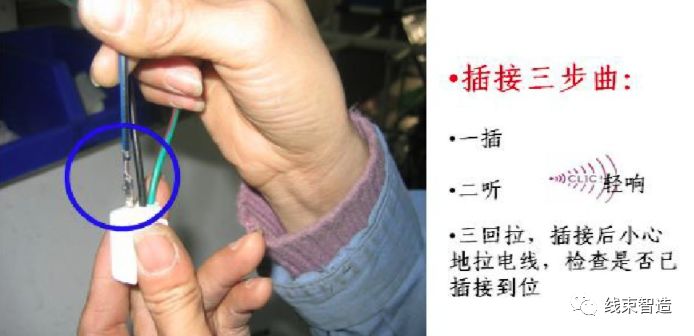

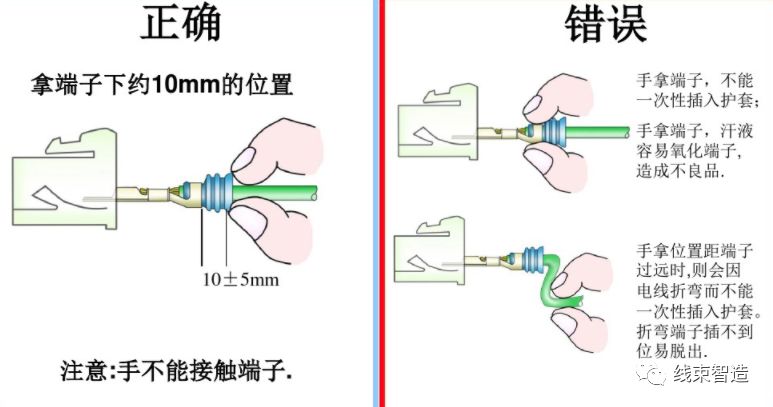

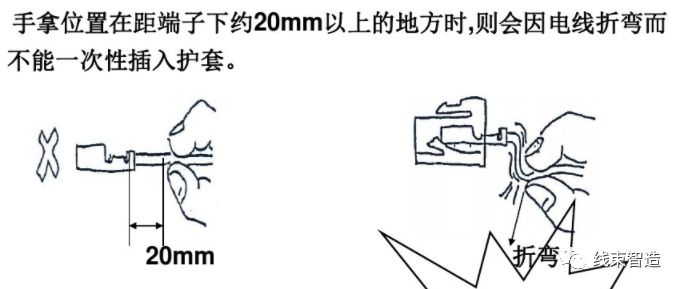

端子插入护套目视图

护套自锁锁止位置

注意事项：

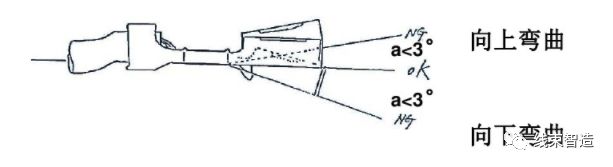

端子在插入作业时，上下移动端子插入护套，如果用的力量过大端子会造成如下图所示的向上、向下弯曲。这样的端子电线绝对禁止使用或返修，因为：

（1）在端子弯曲的状态下组装护套，则和对手端子不能契合。

（2）修复后的端子即使前端没有折断，也是非常脆弱，以后也会折断。

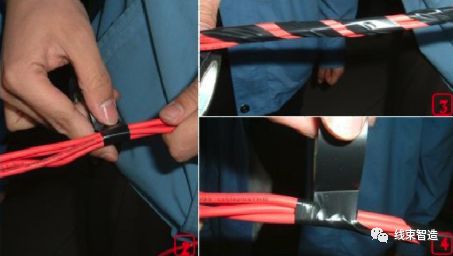

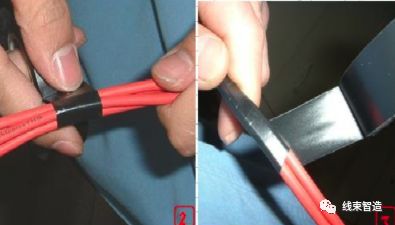

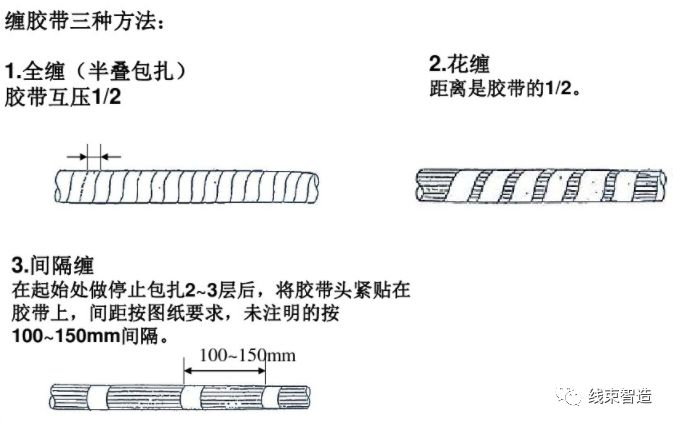

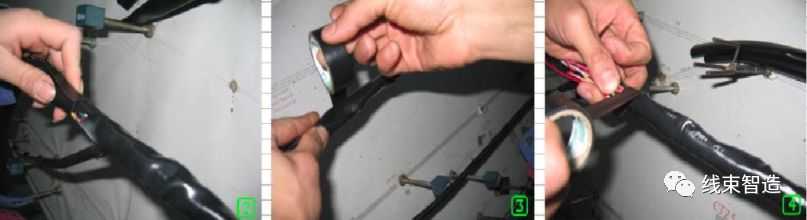

胶带全缠

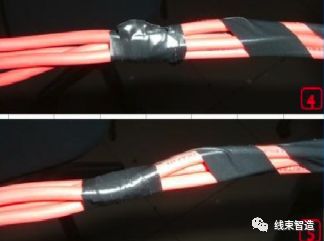

胶带花缠

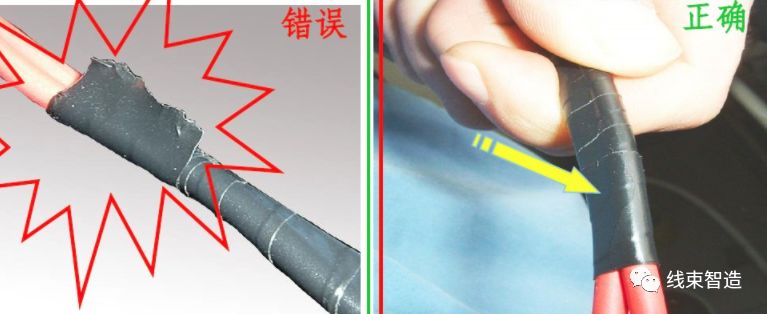

警示：

胶带撕断后，用手将断头抿平紧贴在线束上，不准翘头！

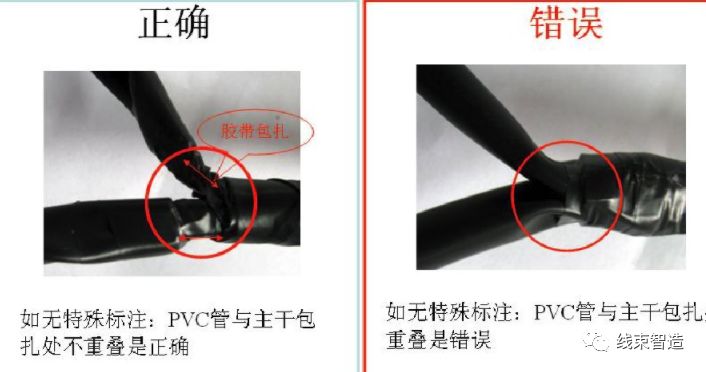

PVC管固定

PVC管包扎

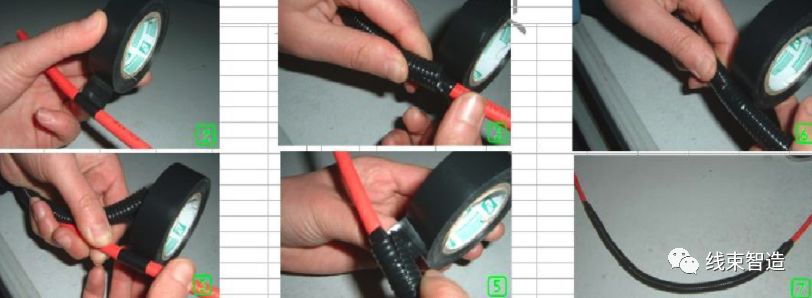

波纹管包扎

电线上所有的波纹管全缠；全缠时胶带与胶带叠压1/2；缠绕后表面光滑。

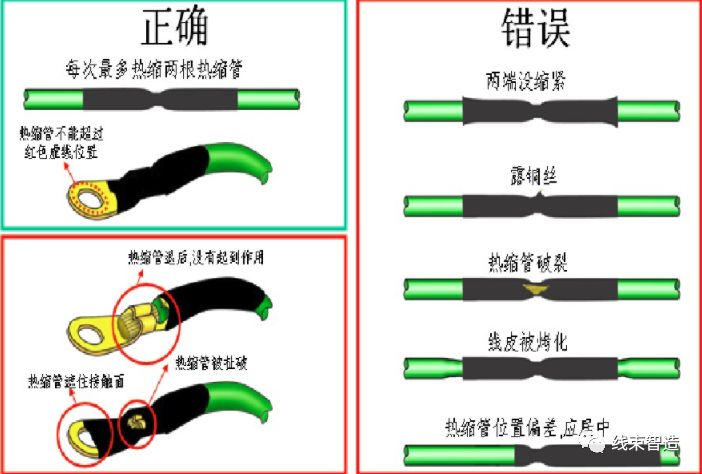

烤热缩管目视图

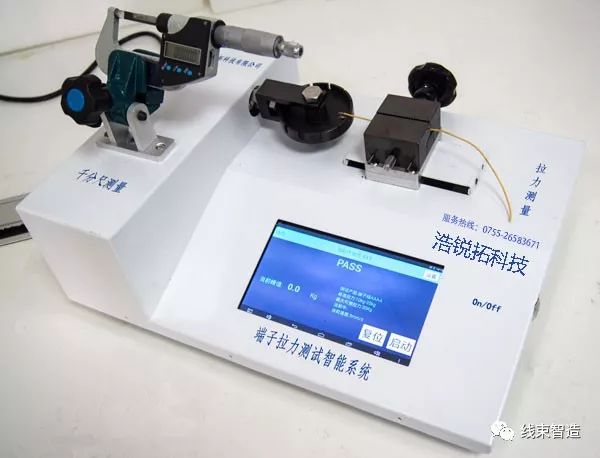

压接高度测量，拉力测试

电线镀锡

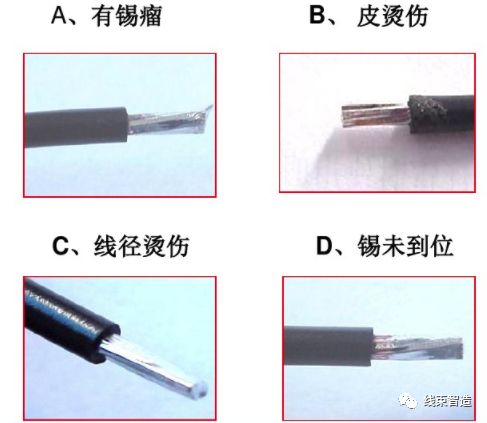

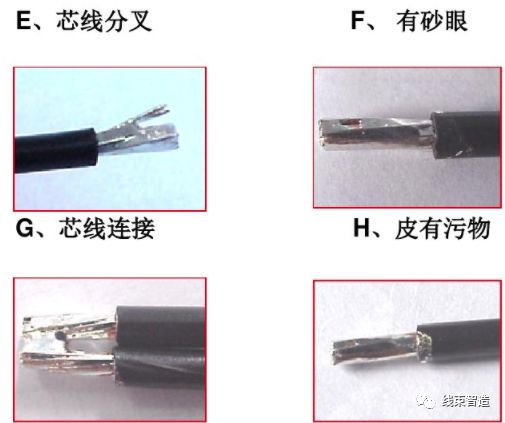

镀全锡不良现象
