Samtec技术白皮书摘要 | 3分钟了解Flyover®电缆系统

【摘要/前言】

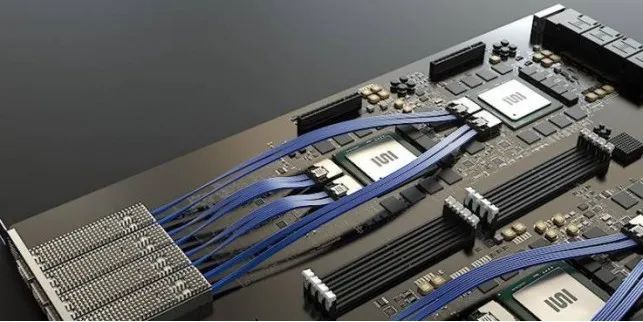

Samtec的Flyover®电缆系统旨在将信号从印刷电路板上取下，以改善信号完整性、提高设计灵活性并优化散热性能。


【白皮书概述】
这些产品通过低损耗、低偏斜的twinax电缆传输高速信号。它们的工作距离可长达几英尺，同时无需时钟数据恢复电路（CDR）或Retimer。

在Samtec在2023年发布的一份白皮书中，Samtec 高级现场应用工程师 Anthony Fellbaum 提供了测量数据和示例，解释了在高速设计中电缆解决方案优于 PCB 布线的原因。白皮书还讨论了电缆管理和成本等问题。

今天就让小编为大家提前截取部分关于性能的探讨。

【性能篇分析摘要】

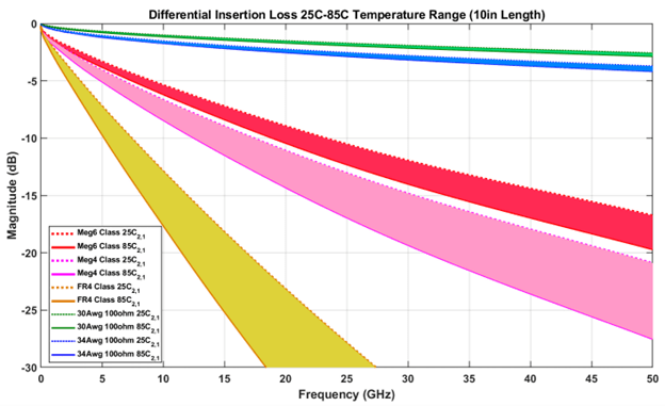

在已对外公布的分析结果中，Samtec Flyover®电缆的损耗明显低于任何PCB级材料。图1比较了三种典型 PCB 材料和两种规格Samtec Flyover®电缆（30 AWG和34 AWG）的插入损耗大小（dB）。图中显示的是10 英寸长度的对比，以便于缩放。

图 1：Samtec Flyover® 电缆的差分 IL（蓝线和绿线）与典型 PCB 材料的比较

在图 1 中，对于以14 GHz奈奎斯特频率运行的典型高速信号，传统的PCB材料（如黄色所示）损耗非常大。因此，设计人员可能会选择更高级的材料（如图中浅粉色和深粉色所示），其损耗特性要好得多。(请注意，温度变化也会显著降低损耗性能）。不过，即使是最好的PCB 性能也远低于Samtec低偏斜高速 twinax（图1中绿色为 30 线规，蓝色为 34 线规）。

具体来说，在Samtec Flyover®系统中，30号AWG 电缆在56 Gbps PAM4/14 GHz奈奎斯特插入损耗 (IL) 为1.21 dB，在112 Gbps PAM4/28 GHz奈奎斯特插入损耗 (IL) 为 -1.8 dB。Samtec 34 AWG 电缆在56 Gbps PAM4/14 GHz奈奎斯特时的插入损耗为 -1.9 dB，在112 Gbps PAM4/28 GHz 奈奎斯特时的插入损耗为 -2.9 dB。

值得注意的是这些材料在温度和相对湿度下的稳定性（温度图中包括 0-60% 的相对湿度）。如上图所示，PCB材料的损耗性能随温度的变化而显著下降。而Samtec Eye Speed® Twinax 电缆则具有非常稳定的性能，这要归功于电缆中使用的电介质的低吸湿特性。

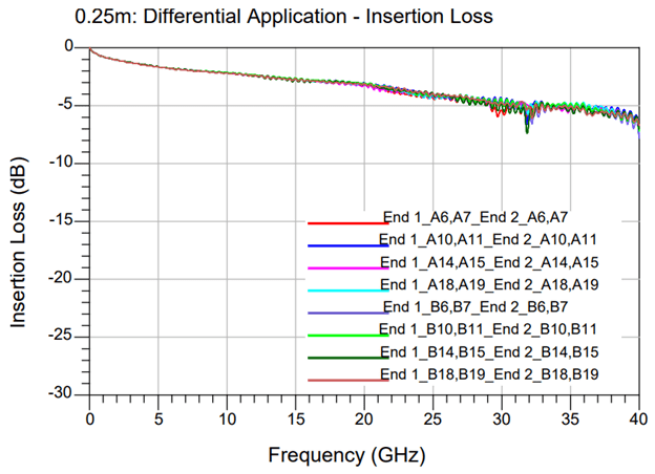

上述图表仅比较了PCB布线与电缆导体。为了实现电缆系统，需要使用连接器。为了全面反映电缆解决方案的损耗，图2显示了添加连接器后的插入损耗。该图描述了Samtec长度为0.25米的NovaRay® Flyover®系统的测量插入损耗性能。测试电缆和走线被去嵌入到连接器基底面的~2 mm范围内。

图 2：0.25 米的 Samtec NovaRay® Flyover®系统显示出卓越的损耗性能


【白皮书原版下载】
如您对白皮书内容感兴趣，请前往Samtec官方公众号，输入"cable"，即可获得 Samtec原版白皮书下载链接。

原版白皮书内容将对这些问题进行答复：

电缆如何降低设计复杂性并简化系统布局？

电缆如何改善热管理和设计灵活性？

Flyover®电缆如何降低功耗？

还涉及了成本、电缆管理和其他资源。

也欢迎您持续关注后续内容，我们将逐步推出汉化版本白皮书。

备注：此白皮书版权及解释权归Samtec所有，仅供大家进行研究参考，严禁任何转发、传播等商业行为，敬请理解~

【小  结】

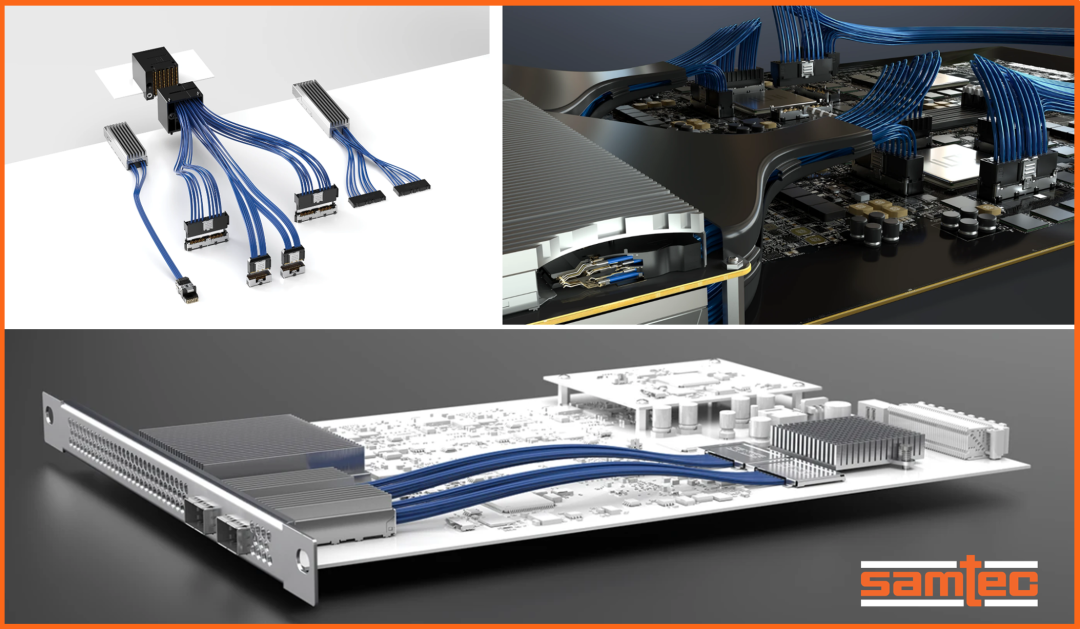

Samtec始终致力于推动电缆设计技术的发展。因此，Samtec电缆具有独特的结构和业界领先的损耗性能。Flyover®产品系列包括Flyover®面板组件、Flyover®中板组件、Si-Fly™ ASIC 技术、FireFly™ Micro Flyover System™（铜缆或光缆）以及背板电缆组件。

Samtec 是业内领先的服务提供商，提供无与伦比的工程支持、全面的系统优化协助、快速的产品样品和原型，以及在线资源、模型和创新工具，帮助简化设计流程。
