Molex 莫仕Board-in立式和卧式板载连接器，2.00和2

Molex提供多种端子间距、路数、对配方式的板载连接器，用于实现简单可靠的电气连接。

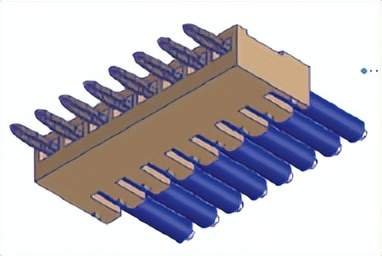

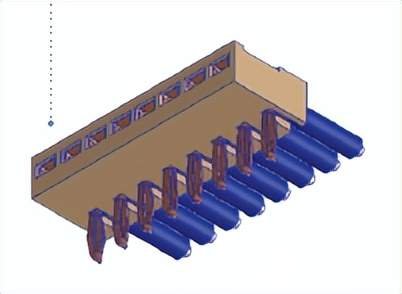

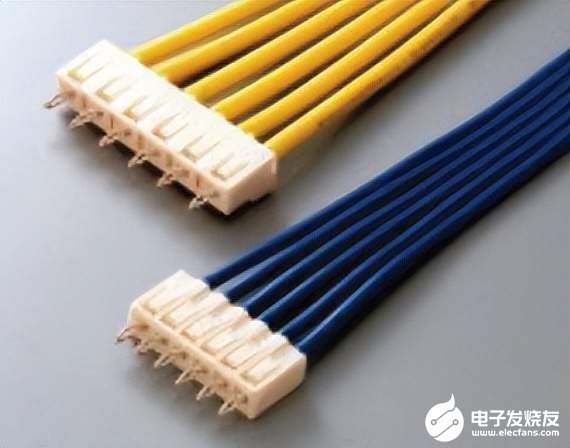

立式和卧式板载连接器

特色优势：

连接器组件直接焊接到电路板上，与电路板成为一体

与两件式连接器相比，节省了空间和成本且易于组装

可采用标准的通孔焊接方法进行焊接

相对于焊接不均匀且劳动力密集的手工焊接，焊点更可靠

提供立式和卧式塑壳

保护端子并用作导线对齐和保持装置。缓解焊接后的应力

提供各种端子间距和路数配置

增加了设计灵活性

端子和塑壳锁定功能

确保端子能牢固抓握塑壳

市场和应用场合

汽车

信息娱乐

医疗

病人监护

家电

暖通空调

冰箱

工业

工厂机械

照明

筒灯

其它

电动工具

▲汽车照明

▲工厂机械

▲病人监护

规格参数

规范- 2.00毫米立式（51015）

参考信息

包装：

端子：卷带

塑壳：袋装

设计计量单位：毫米

是否符合RoHS标准：是

是否无卤素：否

电气参数

电压（最大值）：125伏特

电流（最大值）：2.0安培

接触电阻（最大值）：5毫欧姆

绝缘耐压：500伏特 交流（有效值）

绝缘电阻（最小值）：1000兆欧

线规：AWG 26至30

物理参数

塑壳：聚酰胺（天然色）

端子：磷青铜

电镀

触点部位 – 镀锡

工作温度：-40至+105摄氏度

规范 - 2.00 毫米立式/卧式（35023）

参考信息

包装：

端子：卷带

塑壳：袋装

设计计量单位：毫米

是否符合RoHS标准：是

是否无卤素：否

电气参数

电压（最大值）：125伏特

电流（最大值）：2.5安培

接触电阻（最大值）：5 毫欧

介电耐压：1000伏特 交流（有效值）

绝缘电阻（最小值）：1000 兆欧

线规：AWG 24 至 30

物理参数

塑壳：聚酰胺（象牙色）

端子：磷青铜、黄铜

电镀

触点部位 – 镀锡

工作温度：-40 至 +105摄氏度

规格：2.50毫米立式（51035）

参考信息

包装：

端子：卷带

塑壳：袋装

设计计量单位：毫米

是否符合RoHS标准：是

是否无卤素：低卤

电气参数

电压（最大值）：250伏特

电流（最大值）：4.0安培

接触电阻（最大值）：5毫欧姆

绝缘耐压：1000伏交流（有效值）

绝缘电阻（最小值）：1000兆欧

线规：AWG 20至24

物理参数

塑壳：聚酰胺（天然）

端子：磷青铜

电镀

触点部位 – 镀锡

工作温度：-40 至 +105摄氏度

规格 - 2.50 毫米立式/卧式（35022）

参考信息

包装：

端子：卷带

塑壳：袋装

设计计量单位：毫米

是否符合RoHS标准：是

是否无卤素：低卤素

电气参数

电压（最大值）：125伏特

电流（最大值）：3.0安培

接触电阻（最大值）：5 毫欧

介电耐压：1000伏交流（有效值）

绝缘电阻（最小值）：1000 兆欧

线规：AWG 22 至 28

物理参数

塑壳：聚酰胺（象牙色）

端子：磷青铜、黄铜

电镀

触点部位- 镀锡

工作温度：-40到+105摄氏度
