6893系列FPC/FFC连接器产品特点介绍

京瓷创新开发“6893系列”连接器

京瓷推出适用于0.5mm间距FPC/FFC（柔性印刷电路板/排线）的“6893系列”连接器，该新品通过京瓷特有的接触凸点构造，去除异物性能比以往产品提高了2倍，同时削减了工时。“6893系列”连接器将广泛用于OA设备、工业设备、笔记本电脑、车载设备等。

01开发背景

在OA、工控、PC等产品多功能化的背景下，自动锁扣型FPC/FFC连接器主要应用于小型化和高速传输化装置。近年来，随着电气化成为新一轮的汽车发展浪潮，此类产品的用途扩展到了车载装置，其显著特点是可以实现FPC/FFC的自动化插入，并削减操作工时。

但FPC/FFC上附着的异物等会导致接触不良，这使其无法发挥自身优势。为应对该课题，京瓷创新研发了“6893系列”连接器。

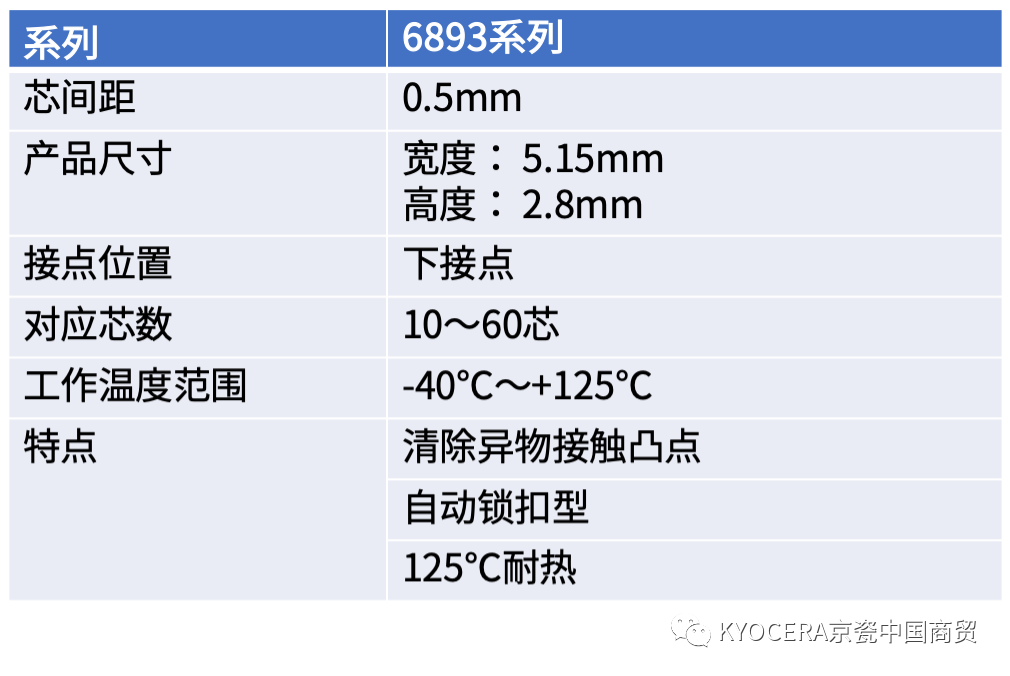

02产品规格

03词语解释

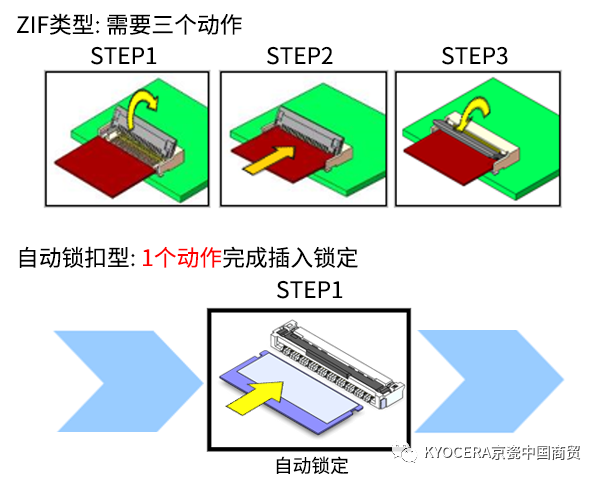

什么是自动锁扣型?

普通ZIF类型的FPC/FFC连接器，需要进行三次操作：第一步：打开锁定部分；第二步：插入FPC/FFC；第三步：锁定盖板。

而自动锁扣型连接器仅需一个动作即可完成FPC/FPC的插入锁定，将装配时所需的操作工时削减到了三分之一。

04产品特点

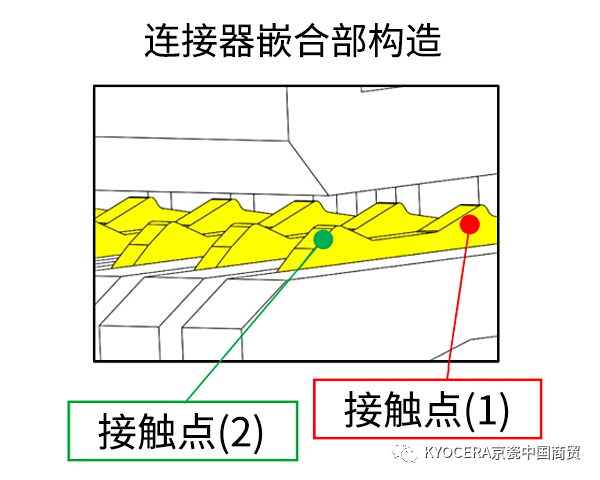

1、通过特有的构造提高去除异物的性能

以往的FPC/FFC连接器在插入FPC/FFC时，接触凸点和FPC/FFC在1个位置碰触去除附着在FPC/FFC上的异物。

而 “6893系列”产品通过京瓷特有的接解凸点构造，在插入方向上设置了2个接触点，异物去除性能比以往的产品提高了2倍，降低了接触不良的故障率。

2、有助于提高操作效率的自动锁扣型

普通ZIF类型的FPC/FFC连接器，需要进行3个动作完成操作。“6893系列”仅需插入FPC/FFC的1个动作即可完成插入锁定。这是因为“6893系列”将锁定部位突出部改进为插入FPC/FFC时可自动使其可动的构造。

这样，操作工时可削减三分之二，并支持由机器人作业的工序自动化。

05车载用高耐热产品

“6893系列”可耐受高达125°C的高温环境，适用于HUD、Cluster和CID等要求苛刻的车载设备。

06词语解释

什么是HUD?

HUD代表“抬头显示器（Head Up Display）”，也称为“Hud”。是通过投影到使用者前方的显示器上，信息与视野重叠显示的装置，用于车载，军事，医疗，游戏等。车载应用主要用于在挡风玻璃上显示速度和汽车导航等信息。

什么是Cluster?

Cluster的意思是“群、集成”，在汽车行业表示码表，是行驶里程表等各种行驶必要的仪表盘。

什么是CID?

CID代表“中央信息显示器 (Center Information Display)”。位于车辆驾驶座前方即驾驶舱中央部分的信息显示屏。它不仅可以显示汽车的导航地图，还可以显示停车辅助功能、空调操作和油耗等信息。

京瓷连接器能够满足客户小型化、高性能、多功能、高速化、耐高温、大电流等各种需求，不仅具备高可靠性，而且涉及领域丰富，包括通信设备、汽车、医疗设备、工业设备、OA与AV设备等。

今后，京瓷将利用先进的高新技术应对电子设备发展，为电子行业升级做贡献。
