新能源汽车高压连接器的应用及选型标准

新能源汽车用连接器是连接器大类中的一种，是近几年随着国家新能源汽车的发展，逐渐从传统高压大电流和传统低压汽车连接器中分离出来的一类连接器。相较于传统高压大电流连接器，新能源汽车用连接器的使用工况更复杂多变，对连接器的可靠性要求更高;相较于传统低压汽车连接器，由于电压等级的提高(目前主流系统的电压均高于300V DC)，增加了人体受到电击伤害的风险，对连接器的安全性要求更高;所以对产品的绝缘、防护要求等比传统低压插件均有所提高。

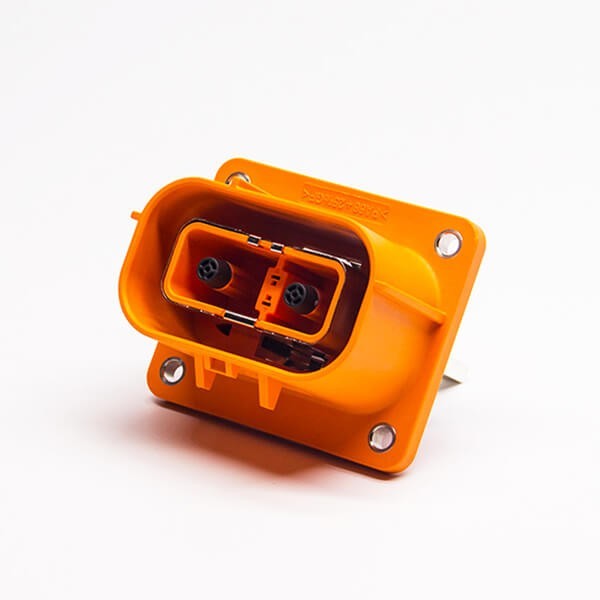

新能源汽车用连接器的作用主要是保证整车高压互联系统，即在内部电路被阻断或孤立不通处架起桥梁从而使电流流通。新能源车用连接器的组成一般可分为：外壳、密封件等辅助结构，绝缘件，导电接触对三部分组成。通过插头护套和插座护套间的对插、相互配合，即可达到接通和导电的功能。高压连接器主要使用在新能源汽车高压大电流回路，和导电线缆同时作用，将电池包的能量通过不同的电气回路，输送到整车系统中各部件，如电池包、电机控制器、DCDC转换器、充电机等车身用电单元。

新能源汽车连接器选型标准及注意事项

（1）电压选型需匹配：整车经过负载计算的额定电压应小于等于连接器额定电压，若整车工作电压超出连接器额定电压长时间运行，电连接器有爬电烧蚀风险。

（2）电流选型需匹配：整车经过负载计算的额定电流应小于等于连接器额定电流，若整车工作电流超出连接器额定电流长时间运行，电连接器有过载烧蚀风险。

（3）电缆选型需匹配：整车电缆选型匹配分为电缆载流匹配和电缆与连接器密封匹配，关于电缆载流，各主机厂有专门的电气工程师进行匹配设计，在此不作解释。

密封匹配：连接器与电缆密封依靠橡胶密封件弹性压缩提供二者间接触压力，从而实现可靠的防护性能，如IP67;根据计算，实现特定的接触压力依靠密封件特定的压缩量实现，依此推出，若需可靠防护，连接器的密封防护在设计之初就对电缆有特定的尺寸要求;

同等规格的载流截面，电缆可有不同的外径尺寸，如屏蔽电缆与非屏蔽电缆，国标电缆与LV216标准电缆，具体匹配何种电缆，连接器选型规格书均有明确表述，故连接器选型时需特别注意适配电缆规格要求，以防造成连接器密封失效。

（4）整车需柔性布线：对于整车布线，现各主机厂均有弯曲半径及松弛度要求;根据连接器在整车使用案例，建议线束装配完成后，连接器端子本身不受应力，只有当线束整体因汽车运行受到振动、冲击与车身发生相对位移时，通过线束柔性达到应变消除目的，即使有少许应变传递到连接器端子，所产生应力也不超过端子在连接器中设计固持力 。
