如何测试光耦合器（查找不良光耦合器）

光耦合器：

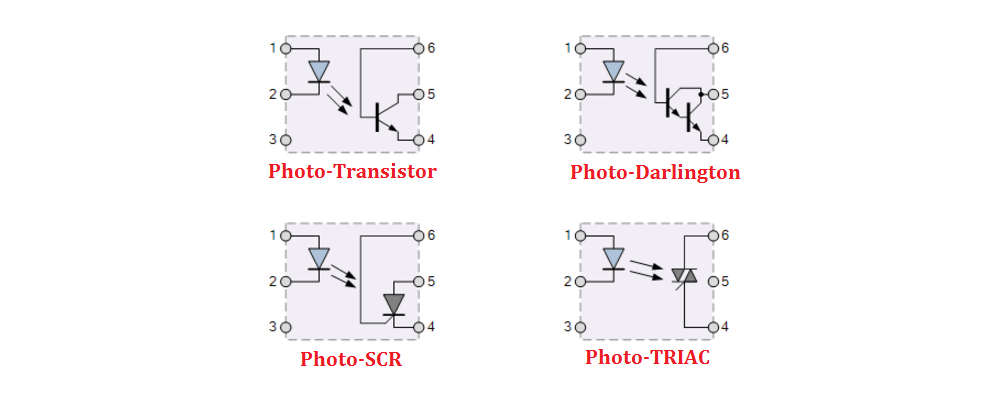

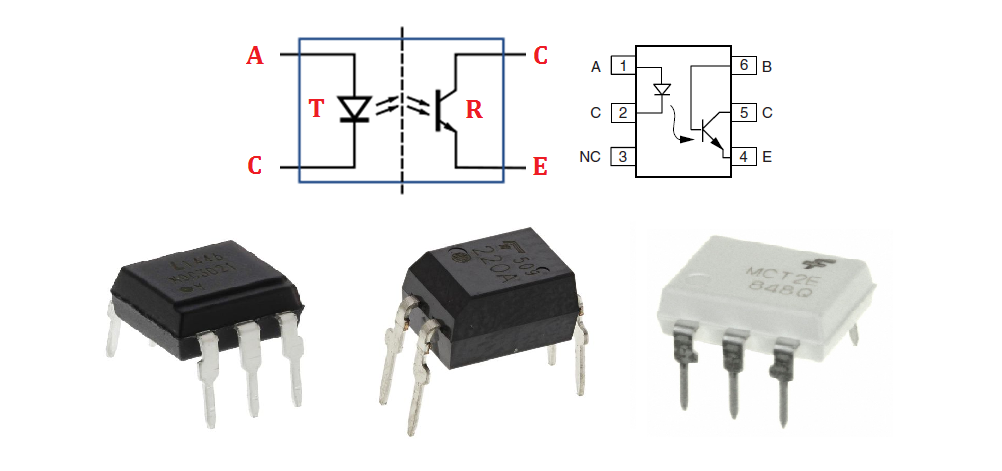

光耦合器、光电耦合器或光隔离器是一种利用光在两个隔离电路之间传输电信号的元件。光隔离器可防止高电压影响接收信号的系统。光耦合器有四种常见类型，每种类型都具有红外 LED 光源，但具有不同的光敏器件。这四种光耦合器分别称为：光电晶体管、光电达林顿、光电SCR 和光电双向可控硅，如下所示。

方法#1：

1.所需零件：万用表或欧姆表、光耦合器、100欧姆电阻、按钮、电池或电源。

2.打开万用表并选择电阻模式。

3.现在，将万用表（X1K欧姆或X10K欧姆）连接在发射极和集电极之间，如下所示：红色探针连接集电极，黑色探针连接发射极。

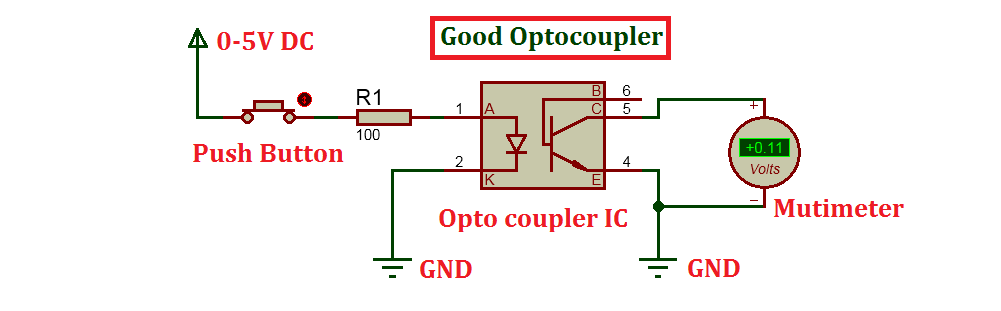

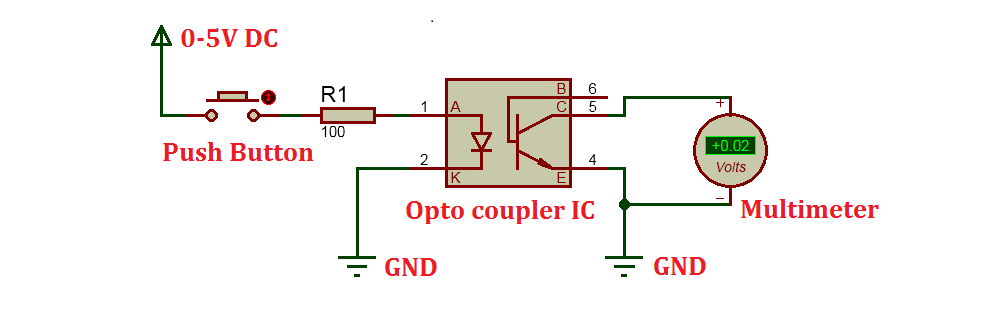

4.现在，在LED阳极串联一个几百欧姆（100欧姆）的电阻，打开电源后，按下按钮，开始将电压从0伏增加到2至5伏，你就可以了。应该能够在欧姆表上看到输出电阻如何随着输入电压的增加而减小，反之亦然。

5.光耦IC良好。否则如果光耦IC，光耦合器就坏了。

方法#2：

1.所需零件：万用表或欧姆表、光耦合器、100欧姆电阻、按钮、电池或电源。

2.打开万用表并选择直流电压模式。

3.现在，连接一个几百欧姆（100欧姆）的电阻，将按钮与LED阳极串联，然后给该电路提供+5V直流电源。

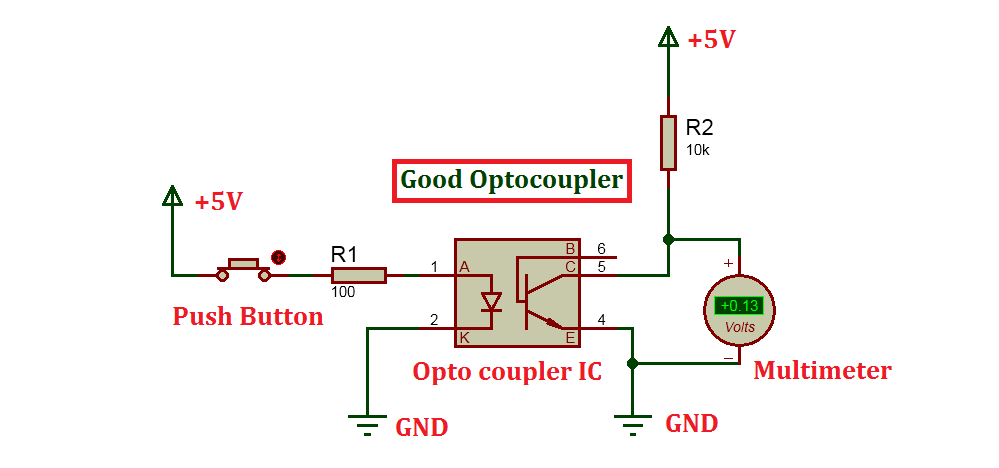

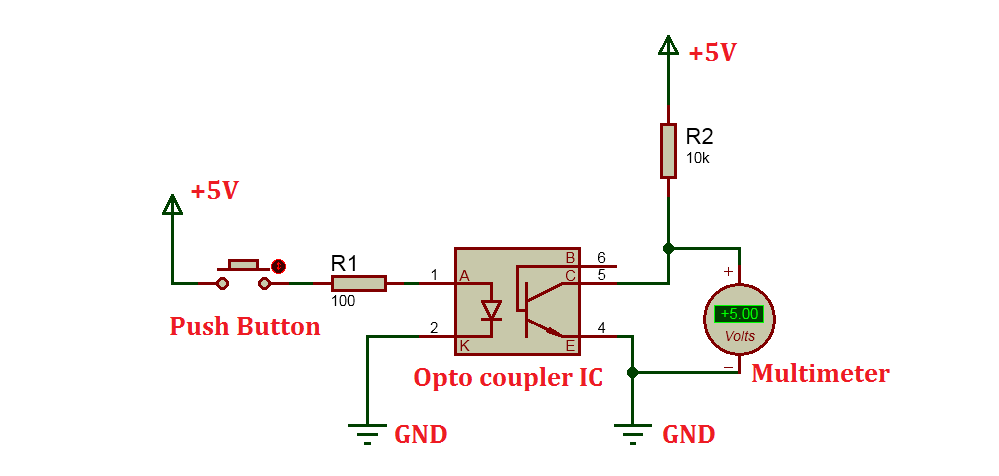

4.如果按下按钮：显示电压读数接近0V或0.2V DC。否则按钮未按下：显示电压读数接近 5V 或 4.9V DC。光耦IC是好的。否则如果光耦IC坏了。

方法#3：

所需部件：万用表或欧姆表、光耦合器、100 欧姆电阻、按钮、电池或电源。

打开万用表并选择直流电压模式。

现在，连接一个几百欧姆（100欧姆）的电阻，将按钮与LED阳极串联，然后给该电路提供+5V直流电源。

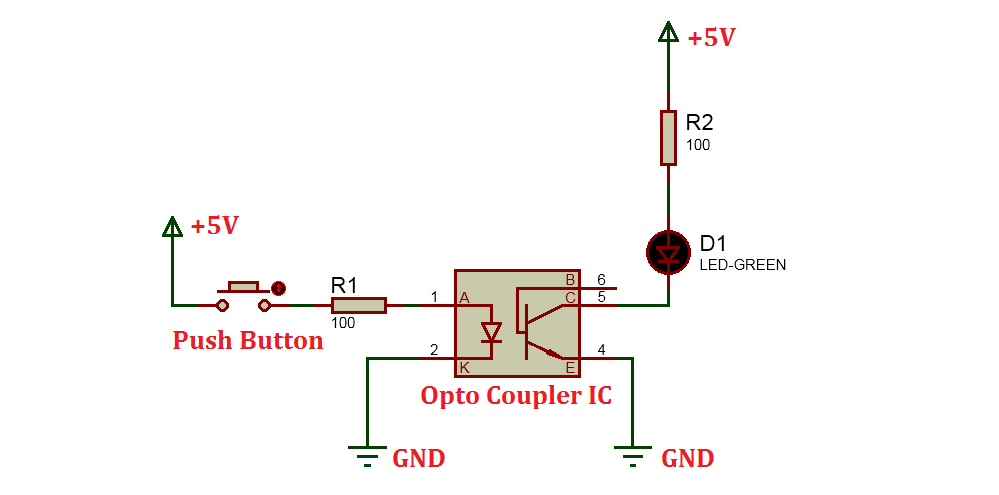

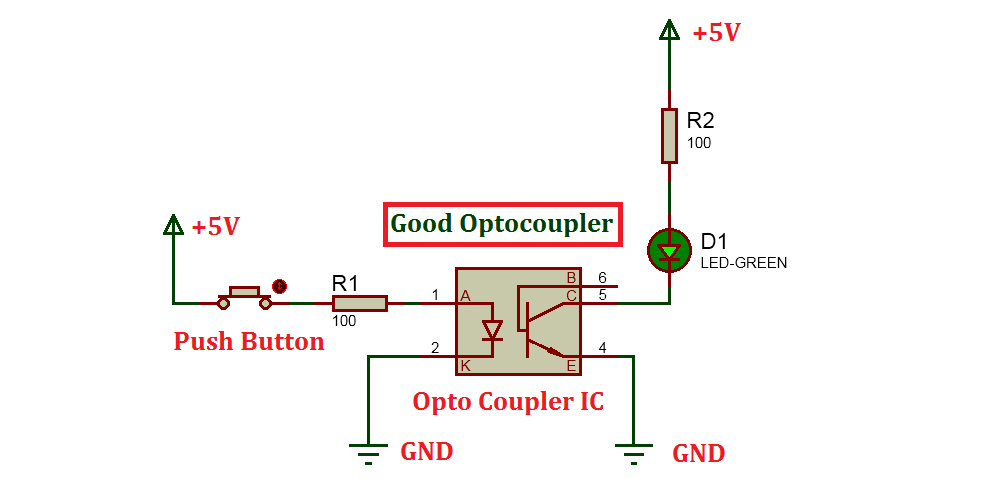

如果按下按钮：LED 将亮起。否则按钮未按下：LED 将熄灭。光耦IC是好的。否则如果光耦IC坏了。
