连接器焊锡有气泡的原因是什么

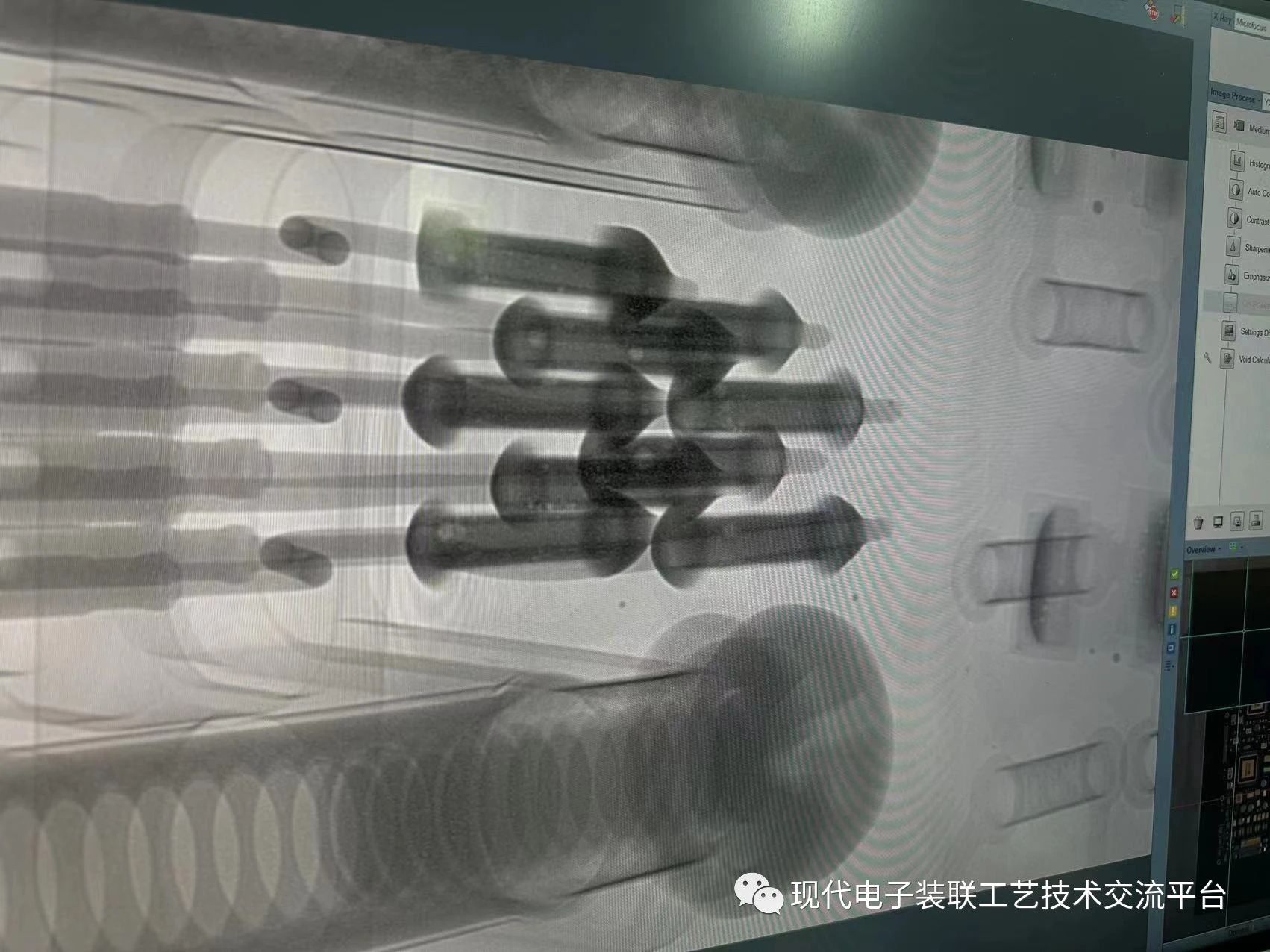

丛飞: 各位老师帮忙看一下这个焊锡为什么里面会有这么多气泡呀？

邓巍: 这是通孔安装吗？

兰贵鹏: 焊孔壁拒焊的概率比较大，把插件取下来，用X光看一下焊孔壁上锡没，然后对比这张照片，看看是不是相同位置不上锡

丛飞@兰贵鹏  这个就是焊完了，x光拍的

李岩鹤: 连接器搪锡了吗？根据经验，没有搪锡的时候，是这种密集小气泡

丛飞: @李岩鹤 已经搪锡了

指点江山: 引脚焊接涂抹焊剂了吗？器件本体与孔有没气密的情况？

丛飞:@指点江山 助焊剂是有的

杨涛: @丛飞 这个是手工烙铁焊，还是浸焊，还是波峰焊?

丛飞:手工焊的

杨涛: 看着透锡率是100%，板子有没有去湿烘烤@丛飞 

丛飞:@天道酬勤 板子真空包装，没有再烤了

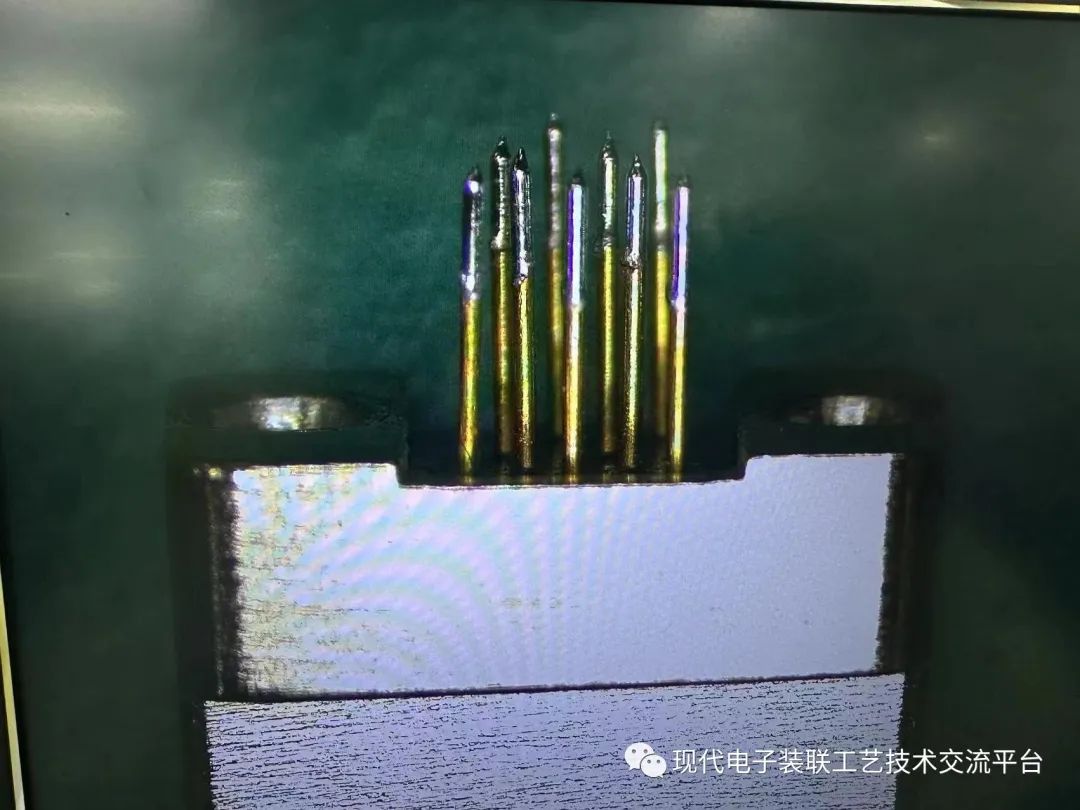

丛飞：感觉这个搪锡是可以的

指点江山: 塘锡不彻底

丛飞: 但是好像出现气泡的位置，搪上锡了

指点江山: 这锡塘的，感觉像是锡渣锡塘的一样残留多，不光滑

丛飞: 是锡炉搪得呢，可能是拍摄角度不对

指点江山: 塘完锡 器件放置多久焊接的？

夏媛: 塘锡温度怎么样？锡膏是新鲜的吗？我们之前锡膏从冷库里拿出来没回到室温，助焊剂融化不充分，还有锡膏里助焊剂挥发太多了会出现表面汽泡这种情况

丛飞:@夏媛 用的是63/37的焊锡丝，助焊剂是一直在现场，室温的

卢鹏翔: 取下器件，检查检查孔壁！

丛飞: 这是重新搪锡之后焊的

指点江山: 要塘两次锡

兰贵鹏: 镀层厚度超过2.5um必须两次

丛飞: @兰贵鹏 @指点江山  客户这边儿去金塘锡的话可能就是混在一起了，实际上应该是去金做一遍，然后再搪锡做一遍，虽然流程是一样的，但是这两个是必须要有的，大概找到问题原因了

   编辑：黄飞
