连接器应用案例分享 | 全新prodesign加速卡使用了

摘要/前言


ChatGPT 最近受到的欢迎和关注凸显了人工智能在影响日常生活方面所取得的进展。

有谁曾使用 ChatGPT 完成家庭作业或撰写博客？提前申明：这一篇文章绝对是真人撰写~

无论如何，像ChatGPT这样的聊天机器人和类似服务的支柱都是高性能计算平台，可在数据中心实现神经网络和人工智能加速。显然，GPU在人工智能硬件架构中处于领先地位。

不过，针对特定应用的其他解决方案也正在进入市场。




【来自PRO DESIGN的新型FPGA加速平台】

PRO DESIGN公司的 "prodesign HAWK"和 "prodesign FALCON"就是新型加速平台的典范。这些新型FPGA卡以高性能计算（HPC）为目标，其开发重点是创新、尖端技术以及最高质量要求和功能。

基于在 E²MS和FPGA市场40年的经验，PRO DESIGN在FPGA 设计、电路板开发、电子工程、高性能PCB 设计、结构、生产、组装和测试领域拥有丰富的知识。PRO DESIGN 的专家们密切合作，发挥跨学科的协同作用。其成果是功能强大、经济高效的高端解决方案，具有概念先进、工艺周期短、可靠性高等特点。

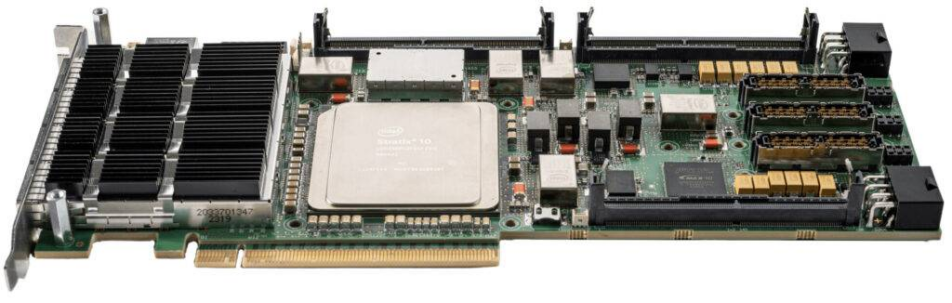

prodesign FALCON Stratix®10加速卡基于英特尔的高端Stratix 10 MX/NX 技术，是高性能计算、数据中心、虚拟网络和广播解决方案的终极多功能加速器。 Stratix 10集成了3D堆叠的高带宽内存2(HBM2)，具有巨大的内存带宽（高达 512Gbit/s。超过2,000,000个逻

辑元件 (LE)、超过3,900个数字信号处理 (DSP) 块以及高达57.8 GBit/s (PAM4) 的收发器速度使用户能够以最快的速度、最大的灵活性实现自己的设计。此外，PCIe卡还配备了英特尔 MAX10，用作电路板管理控制器（BMC）。

除了 Stratix 10技术外，prodesign FALCON还支持PCIe® 3.0 x16，并提供令人难以置信的高I/O带宽，其四个100GE QSFP-DD 前端端口可实现8x 100Gbit/s或4x 200Gbit/s。

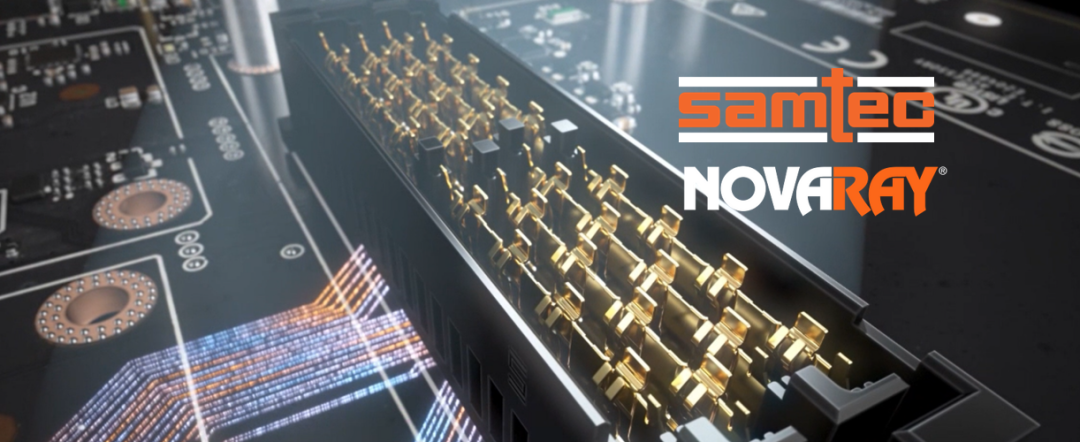

【 Samtec NovaRay®极高密度阵列】

通过三个可编程SO-DIMM插座为DDR4内存模块或定制扩展板提供额外连接。3个Samtec NovaRay®112 Gbps PAM4极高密度阵列还提供额外的扩展功能。

NovaRay®的创新设计结合了极高的密度和极高的性能，这对于缩小系统尺寸和提高系统速度至关重要。完全屏蔽的差分线对设计和两个可靠的接触点有助于实现业界领先的4.0 Tbps总数据传输速率。

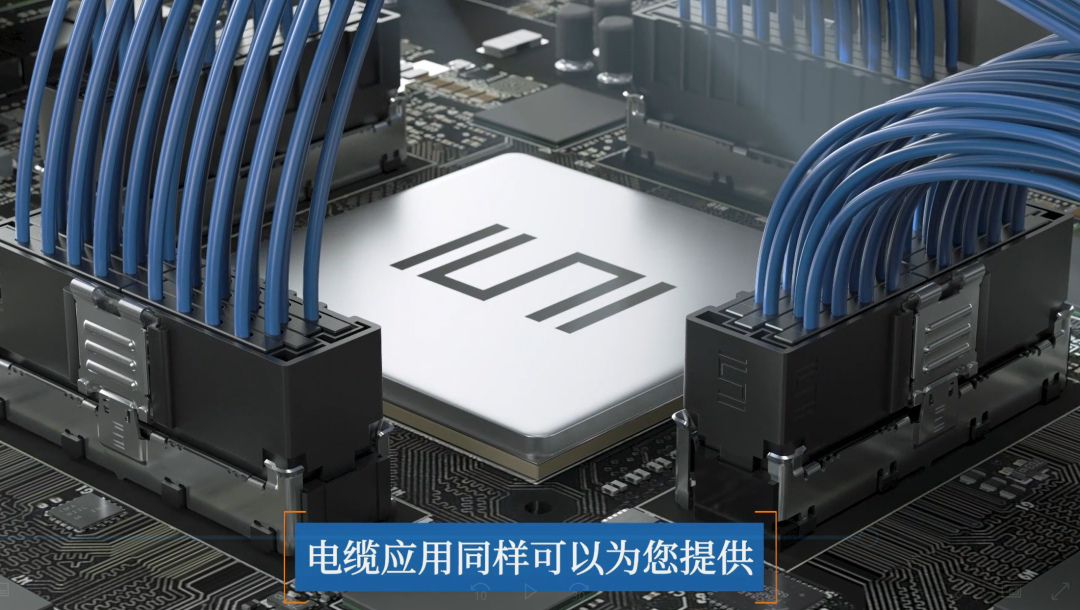

NovaRay®连接器完美地补充了prodesign FALCON卡的连接性。每个NovaRay®有 8 个收发器通道、10 个额外的I/O和2 个差分时钟对，可实现多个 PCIe 卡的互连或添加自定义扩展板，同时保持无与伦比的小尺寸。可选择使用NovaRay®阵列或电缆组件，充分发挥了 prodesign FALCON平台的灵活性。



【实现了通往224G PAM4性能的】

事实上，Samtec NovaRay®系列是我们旗舰性能互连解决方案之一。NovaRay®被设计成不仅可以在112Gbps PAM4性能下运行，而且还提供了一个通往224Gbps的路径。



因为其独特的BGA式连接器结构、每个配对触点上有双点抱臂式接触、专用差分对设计以及每个差分对周围的屏蔽和接地，使其能够达到224Gbps的性能。
