AMPMODU 2 毫米互连系统内部拆解动图

寸土寸金的印刷电路板，还能再挤出 38%空间？

TE Connectivity（以下简称“TE”）AMPMODU 2 毫米互连系统可以做到。作为一款可靠而经济的解决方案，它可以满足当今市场微型精密电子产品对互连系统的要求。

这款产品的优势是什么？如何安装、插接？拆解开来，内部构造又是怎样？

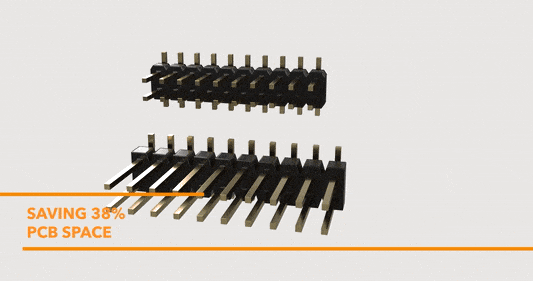

TE AMPMODU 2 毫米互连系统与传统的中心间距 2.54 毫米的连接器相比，可以节省 38% 的印刷电路板空间。

AMPMODU 2 毫米连接系统提供全面、经济、可靠的连接器产品组合，是严苛工业应用的理想选择。它提供4种电镀选项：0.76微米镀金、0.38微米镀金、0.1微米镀金、镀锡，并且同时适用于板对板和线对板插接选项。

板对板

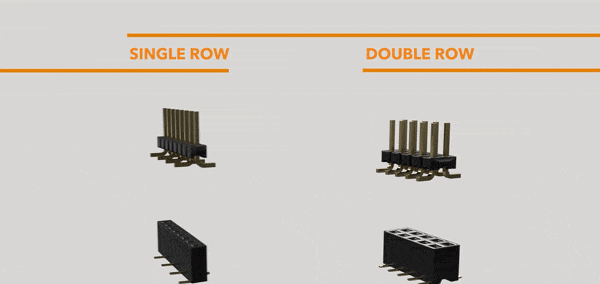

所有 2 毫米板对板连接器均提供单排和双排的版本，支持单排和双排的配置。

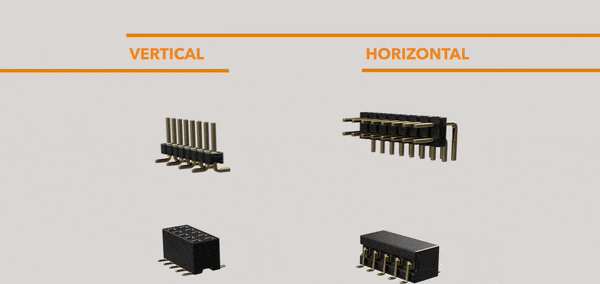

并提供垂直和水平方向的针座和插座。

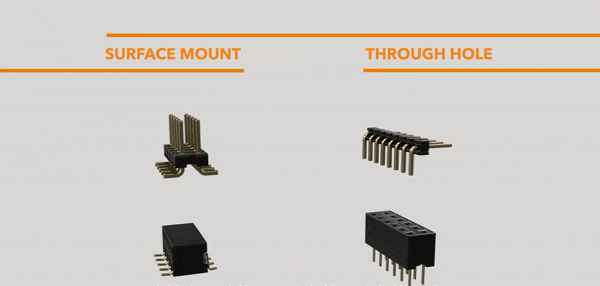

支持表面贴装和通孔安装两种安装方式，均支持高达 260℃ 的回流焊工艺。

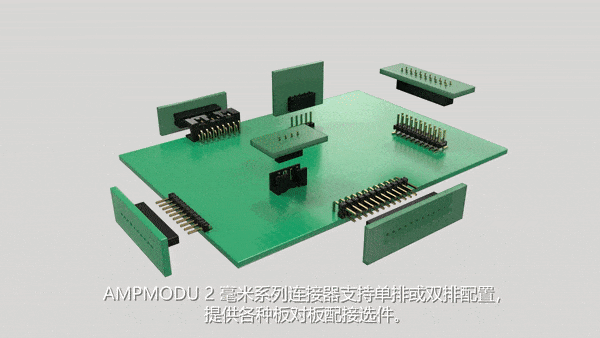

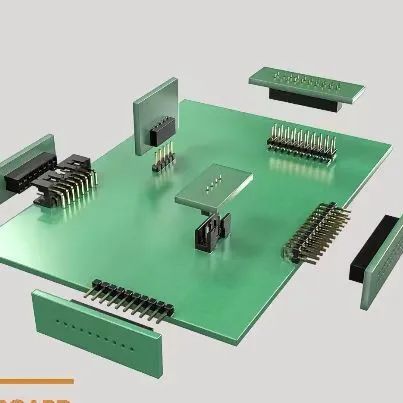

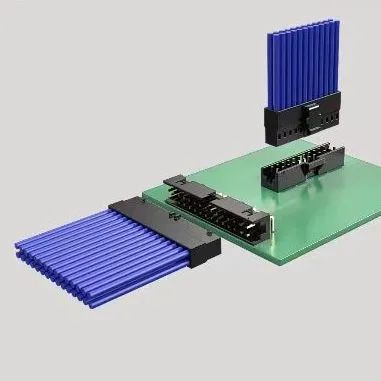

AMPMODU 2 毫米系列连接器提供各种板对板配接选件。无论是垂直可分离式针座还是带围栏式针座，均支持平行配接。通过水平式或直角式针座和插座，还可实现垂直配接。

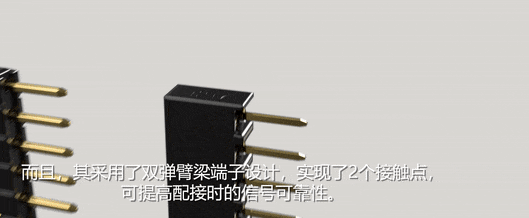

而且，其采用了双弹臂梁端子设计，实现了2个接触点，可提高配接时的信号可靠性。

板装连接器可采用卷带包装，以支持自动装配工艺。也可采用管装包装——这或许是人工装配环境的理想选择。

线对板

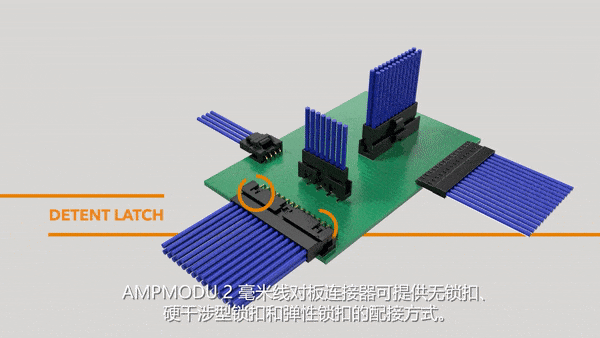

AMPMODU 2 毫米线对板连接器可提供无锁扣、硬干涉型锁扣和弹性锁扣的配接方式。

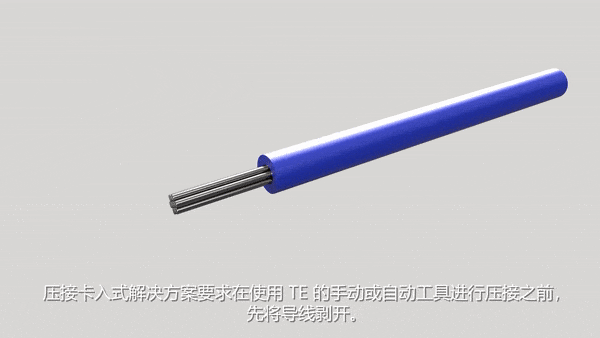

两种散线接线方式——压接卡入式端子和绝缘转移端子 (IDC)。压接卡入式解决方案要求在使用 TE 的手动或自动工具进行压接之前，先将导线剥开。

接着将压接完的单条导线“卡入”连接器外壳。一旦锁定倒刺卡进塑壳上的开口，端子就完全插入到位了。

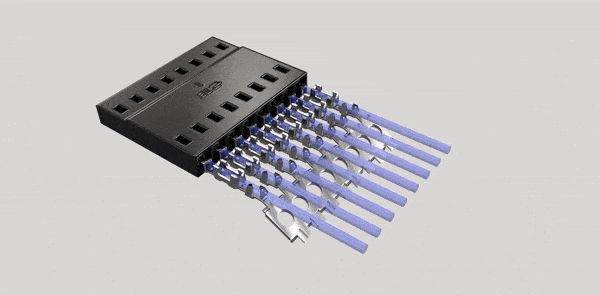

我们的 IDC 解决方案采用了整条端子载带预装在塑壳上的结构。IDC 塑壳预装组件可以借助 TE 设计的应用工具进行压接。该工具可以将未剥皮的线缆压入端子并压接完成，然后自动移到连接器的下一压接位置，依次完成每根导线的压接，这样可以节省时间和成本。

在所有导线端接完毕后，取下多余的料带，将每个触点进一步推入塑壳组件，直至锁定倒刺确认正确插入到位。

应用

AMPMODU 2 毫米连接系统常用于工厂自动化环境，比如 PLC/IO 设备、伺服驱动器、工业机器人和其他常见的工业控制设备，也可以用于建筑和家庭自动化设备、物料搬运设备、医疗设备，以及可再生能源应用等其他领域。
