Type-c转千兆网卡+PD快充方案，支持边充电边传输

1、概述

LDR6023B SSOP16 是乐得瑞科技针对 USB Type-C 标准中的 Bridge 设备而开发的双 USB-C DRP 接口 USB PD 通信芯片。具备 Power Negotiation 数据包透传功能，切换 Data Role 功能，以及通过 VDM 协商让智能设备进入 ALT MODE 输出 DP 信号的功能,特别适用于 USB TYPE-C Docking 及 USB TYPE-C 接口显示器的应用。LDR6023B 还针对 Switch 游戏机的 USB PD 通信协议中，与标准 DP ALTMODE 不同部分进行了兼容性设计，可以很好的配合该游戏机的视频输出模式开启

Typec手机有线网卡网线转网口转接RTL8153B/RTL8153/RTL8152/AX88179/AX88179A/+LDR6023S/LDR6028快充方案

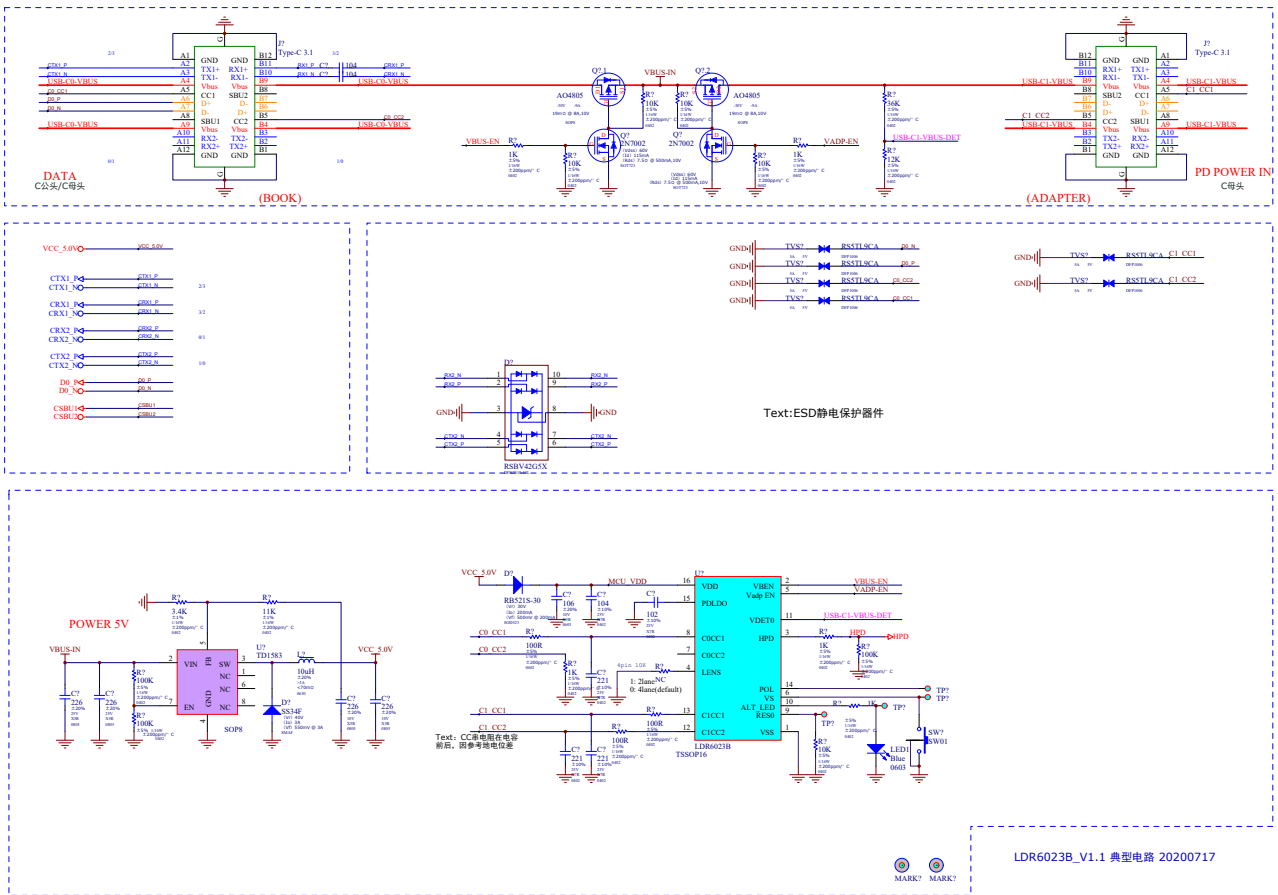

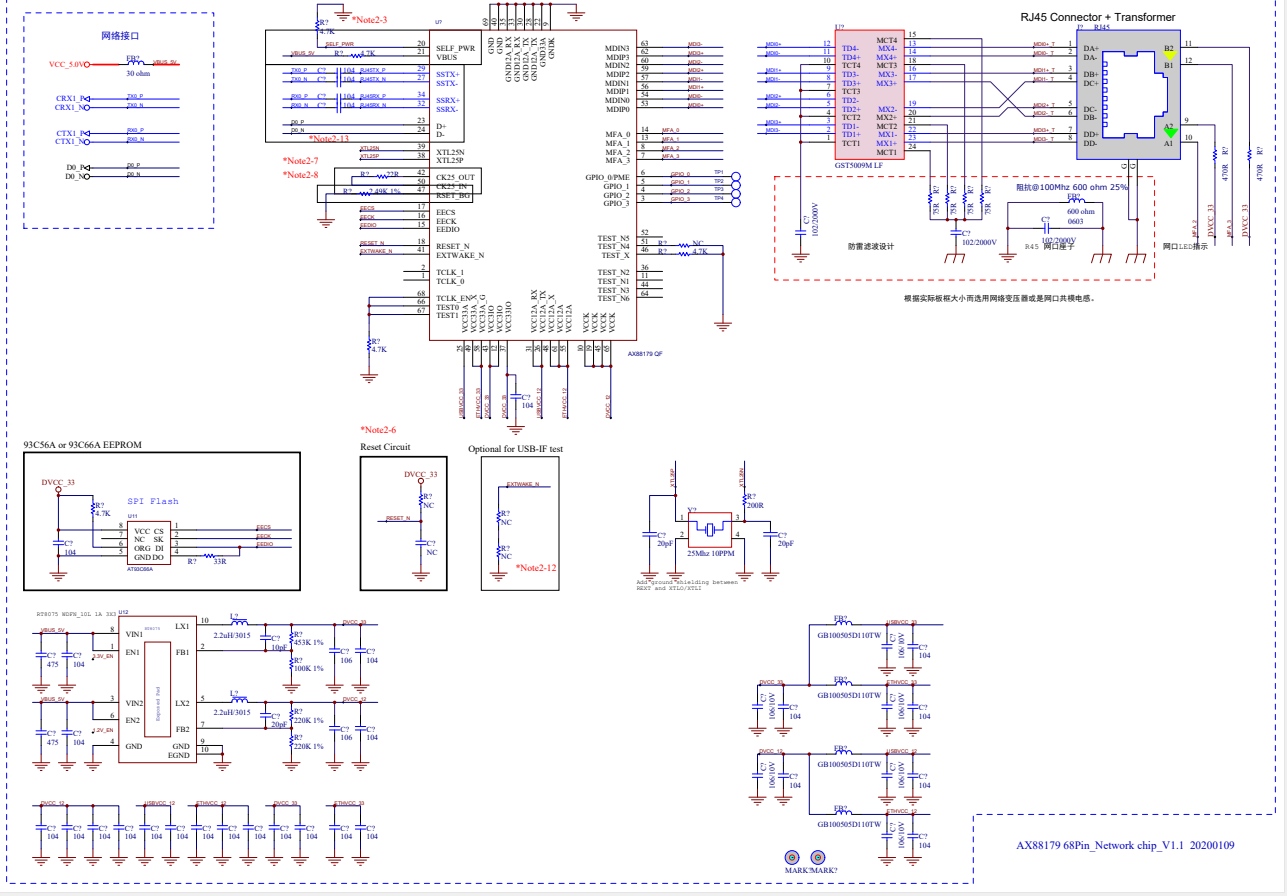

LDR6023B+AX88179参考设计电路

2、特点

◇ 支持 USB PD 2.0 以及兼容 USB PD 3.0

◇ 双 TYPE-C 接口都支持 DRP 功

◇ 透传适配器与智能设备(电脑，平板，手机)之间的 PDO 及 REQUEST 协商

◇ 自动进行 DR_SWAP 转为 UFP 模式

◇ 通过 VDM 协商申请，让智能设备进入 ALT MODE 支持 DP 输出

◇ 提供可配置的功率分配功能，可以为系统预留 5W/10W/15W 不同功率

◇ 提供外设复位控制功能，为外设提供复位信号

◇ 支持 Switch 游戏机 Docking 功能，HDMI 控制/按键控制画面切换功能、

3、应用
◇ TYPE-C Docking, Hub, TYPE-C 到 HDMI/DP/VGA 转换器，Switch 游戏机转接器
