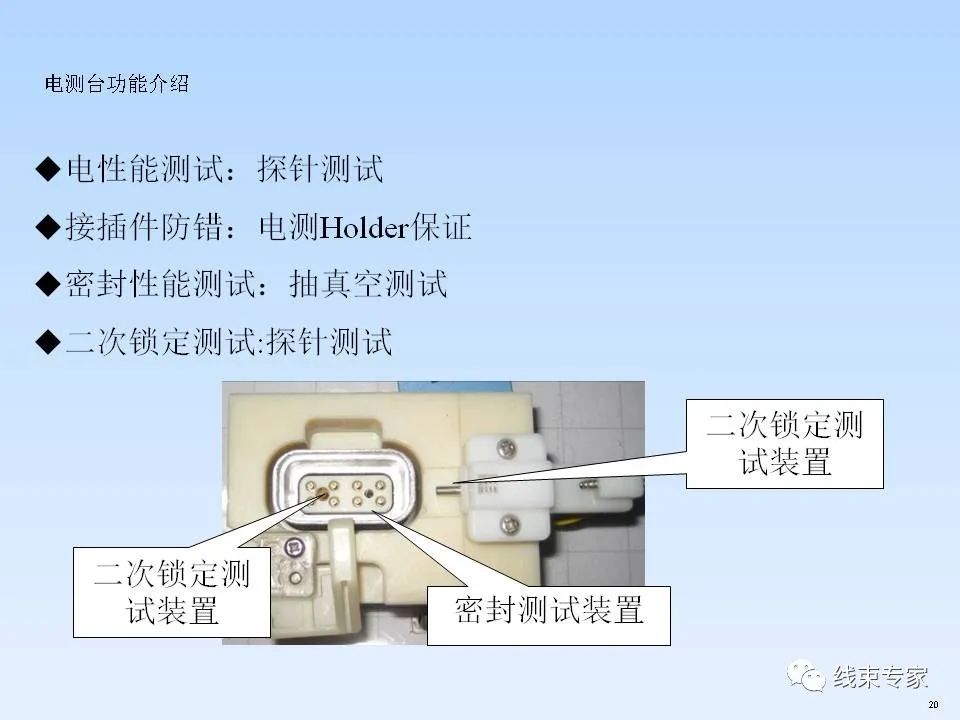

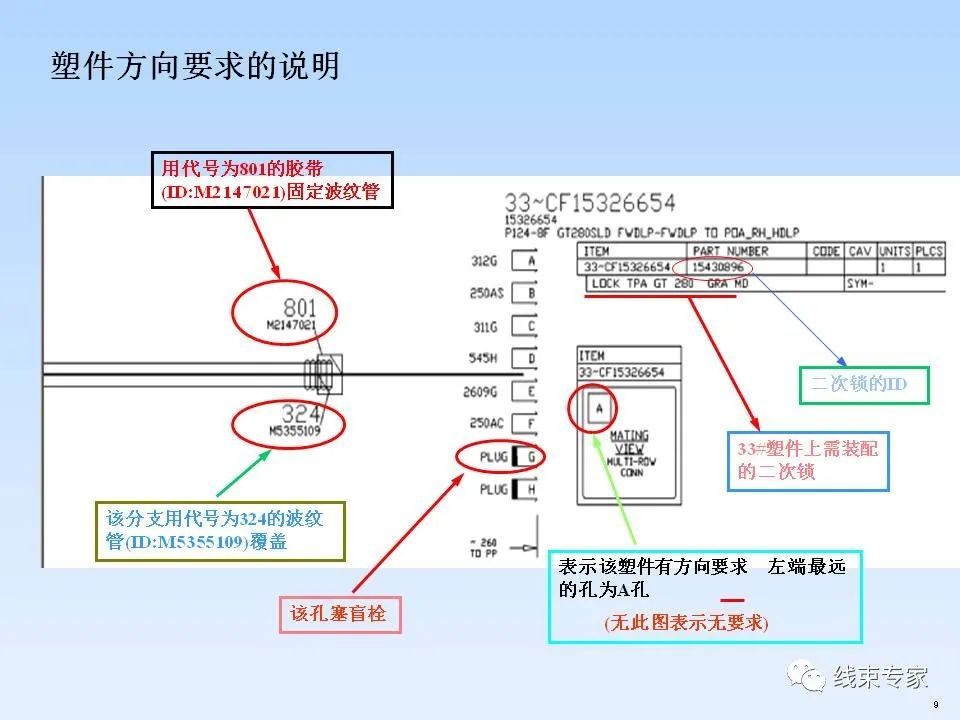

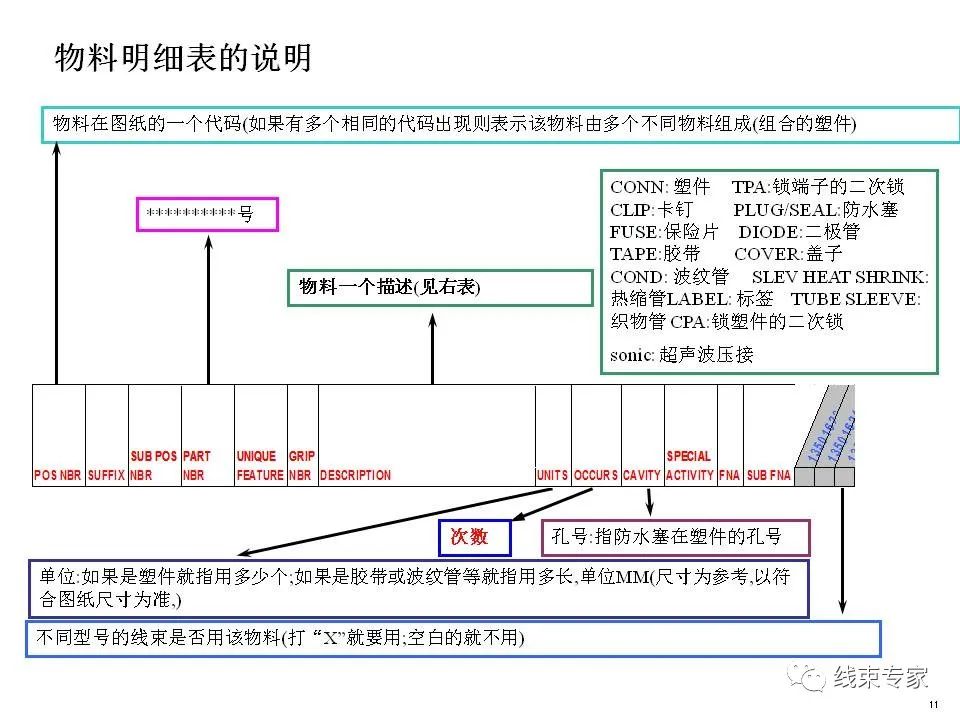

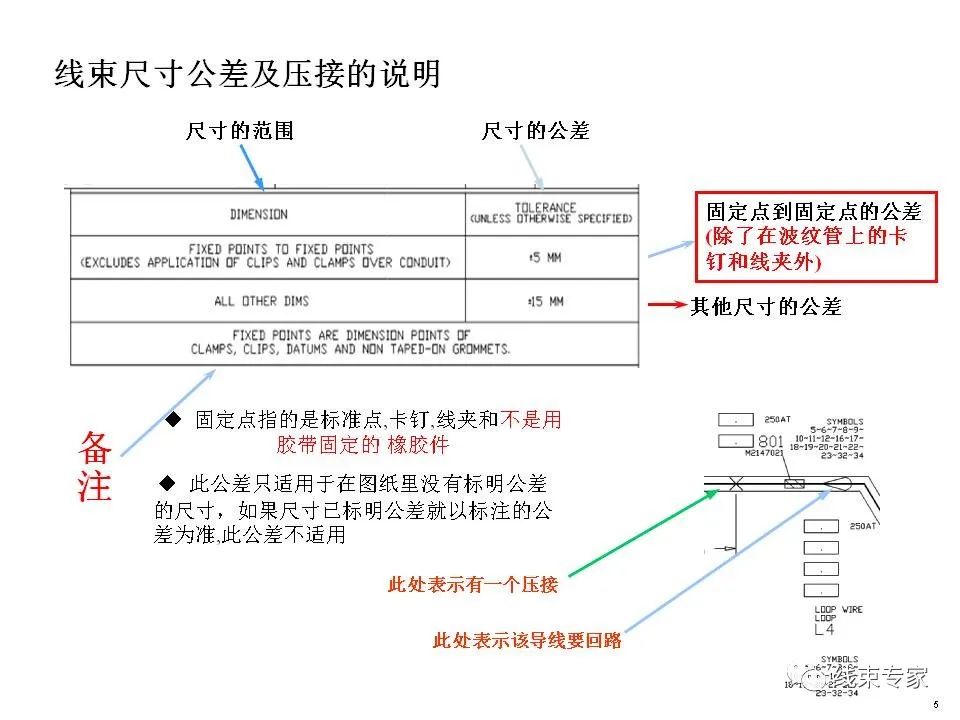

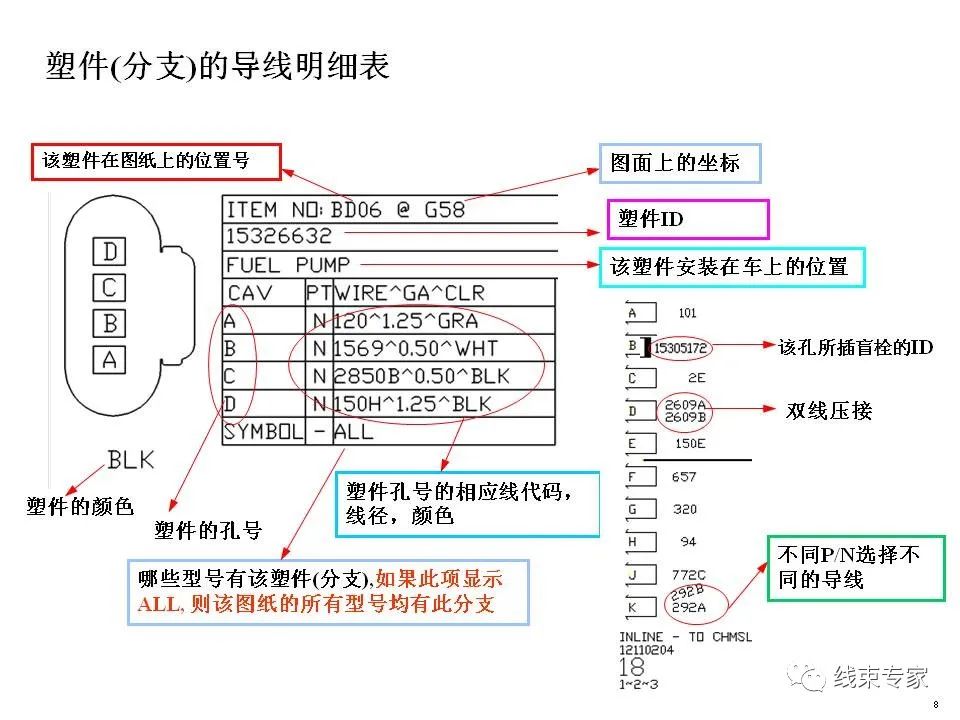

整车线束图纸读图方法有哪些

时间：2023-08-29 10:23

人气：

作者：admin

标签： 汽车电子  端子  整车  线束

导读：尺寸的测量方法1.所有分支尺寸测量到塑件的边缘(除非有特别说明)2.开口缠绕,测量到胶带的边缘3.交叉缠绕,测量到主干中心(分支垂直于主干)4.环形端子测量到环的中心...

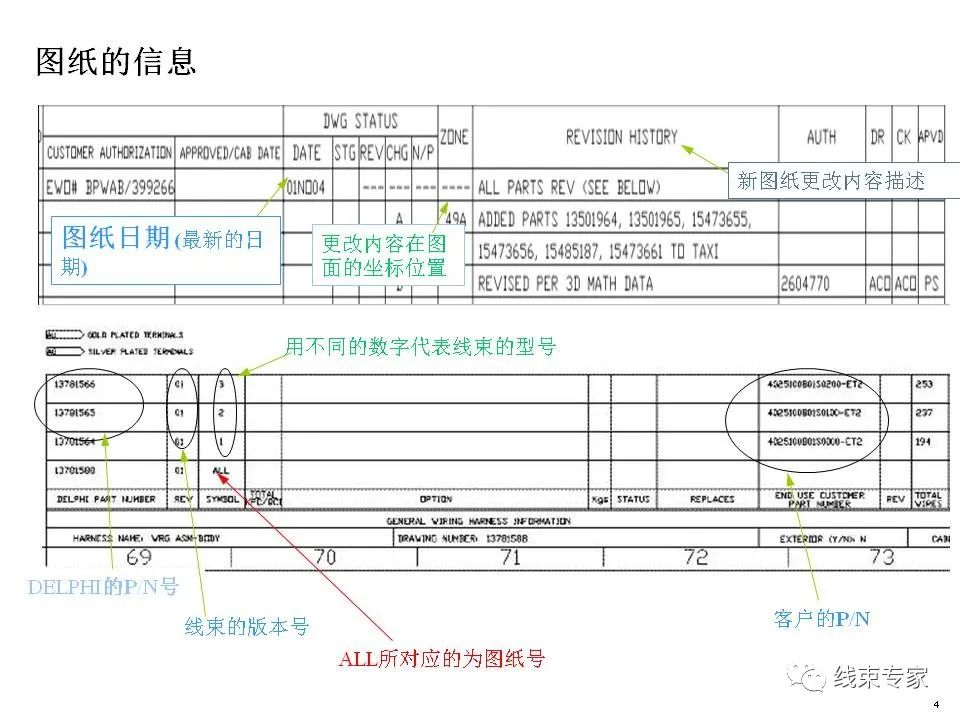

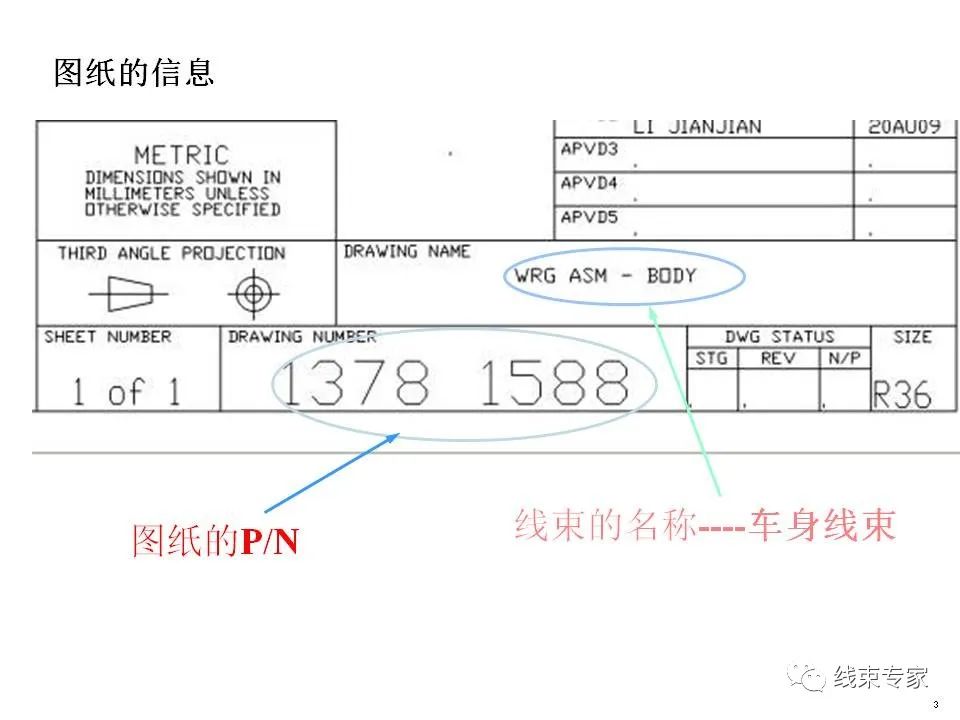

尺寸的测量方法

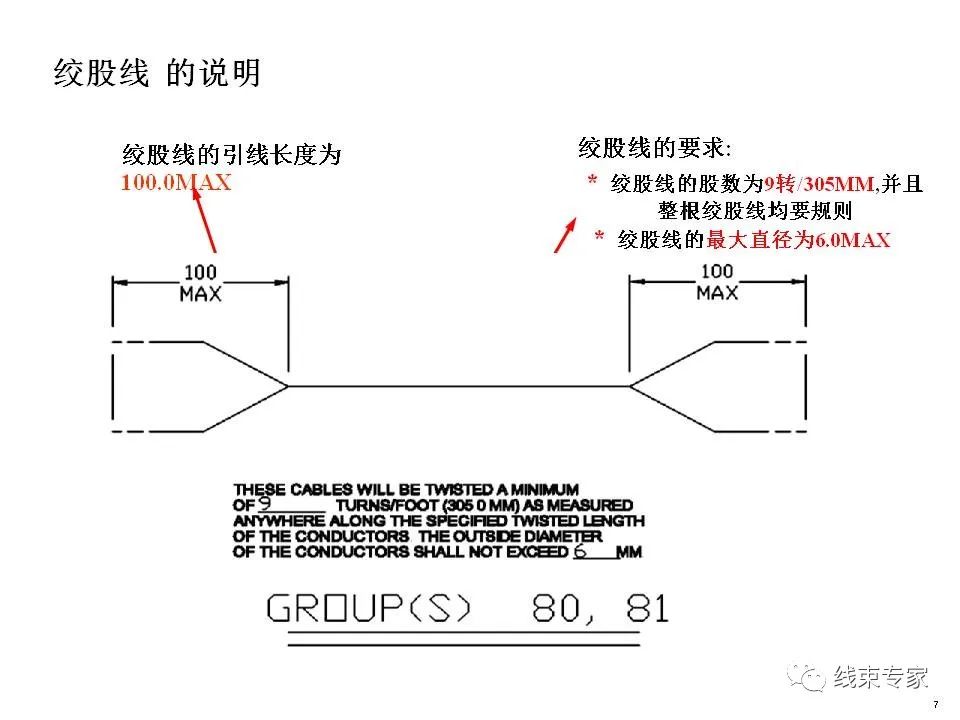

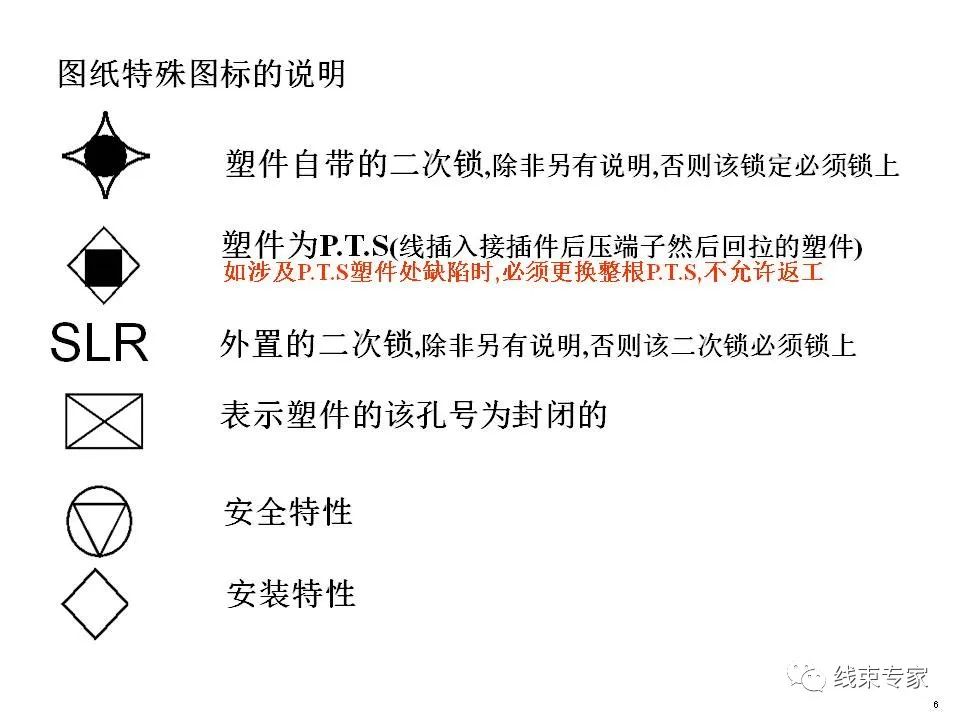

1.所有分支尺寸测量到塑件的边缘(除非有特别说明)

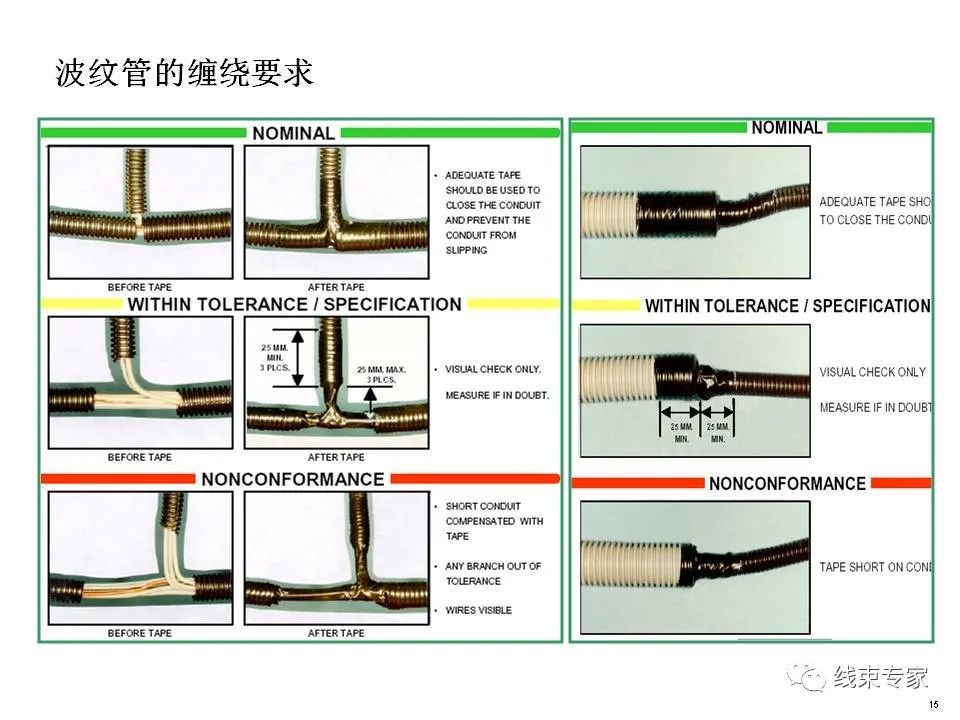

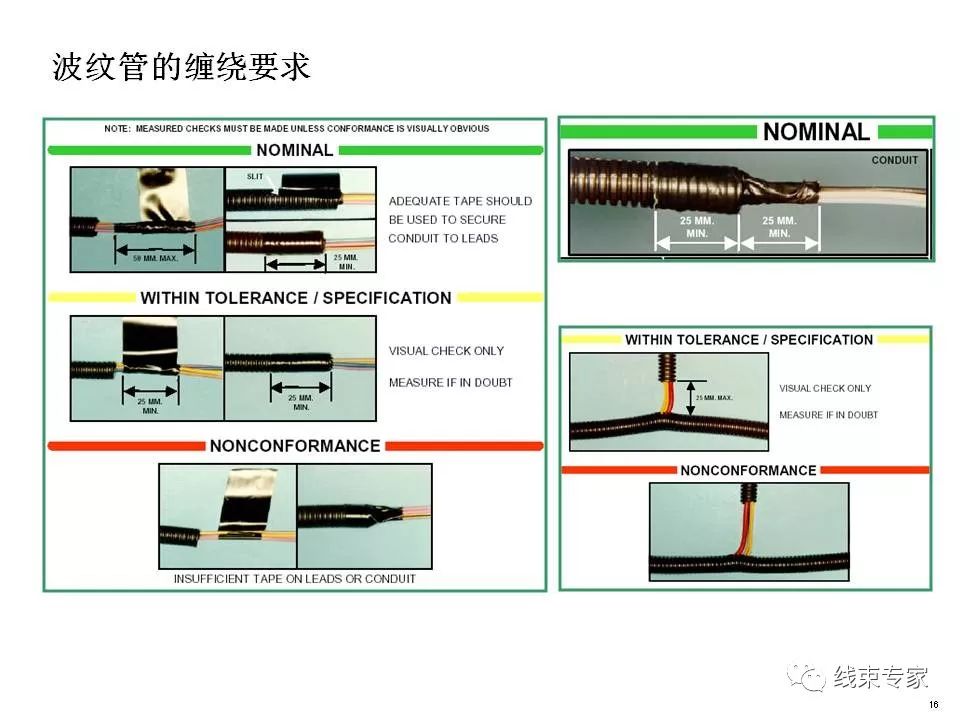

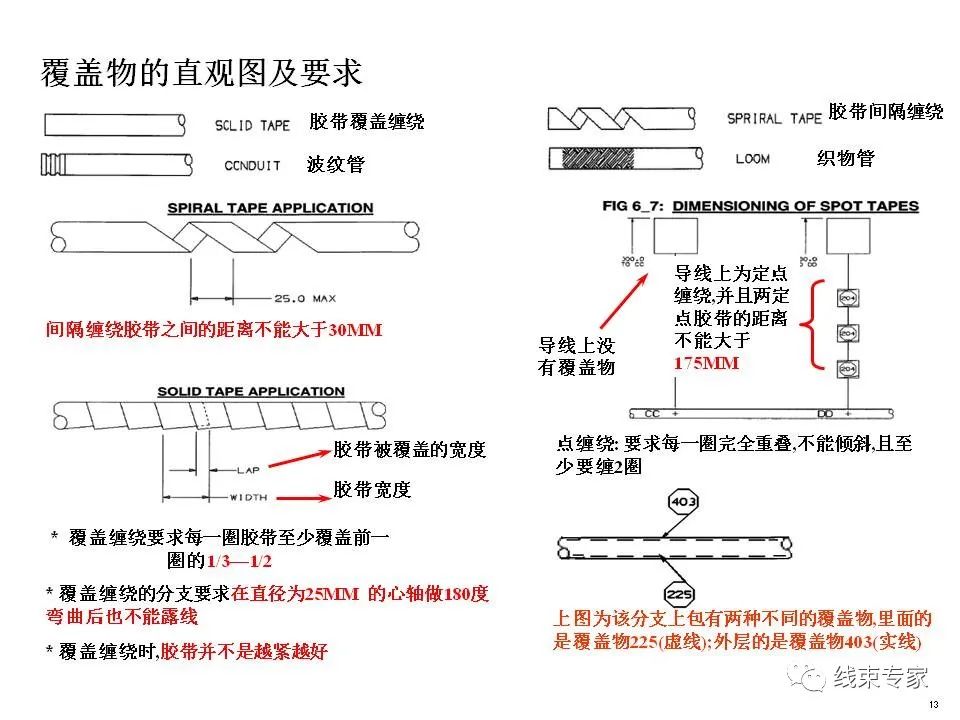

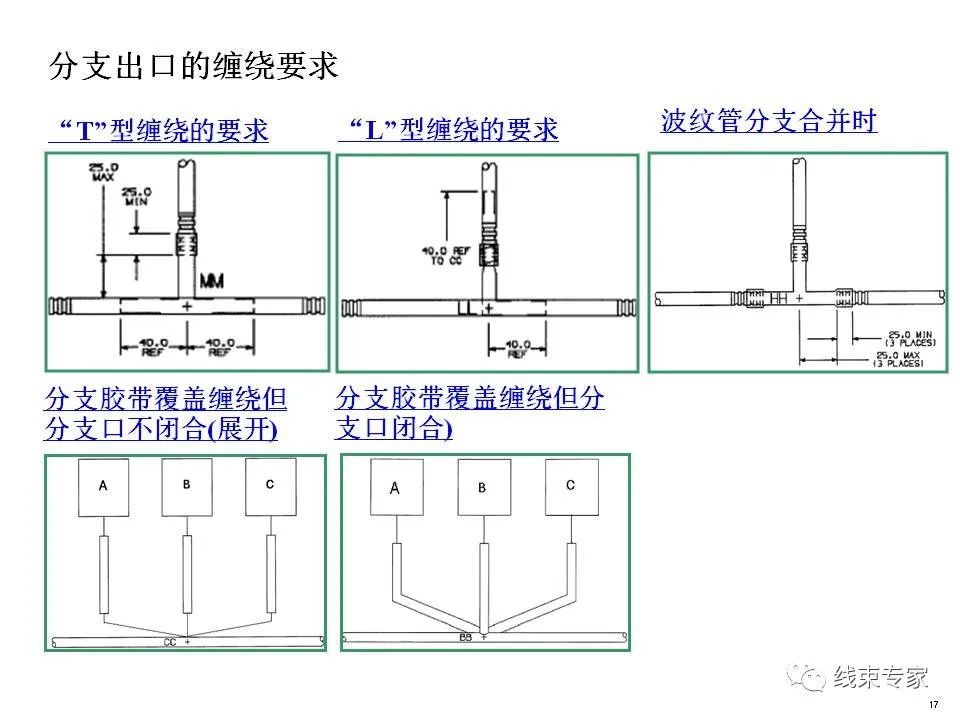

2.开口缠绕,测量到胶带的边缘

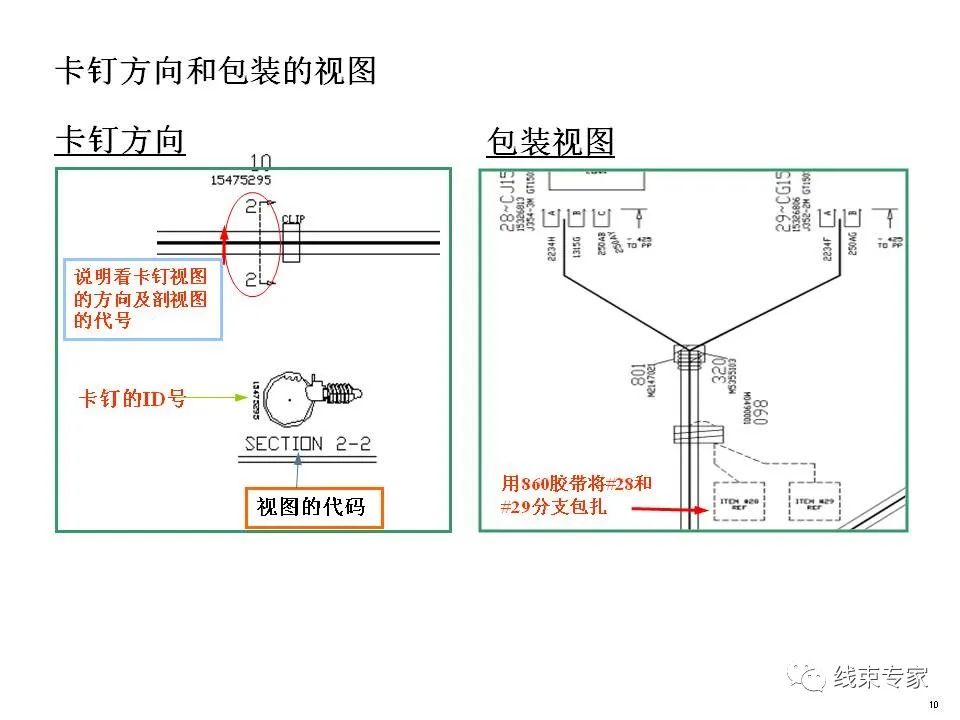

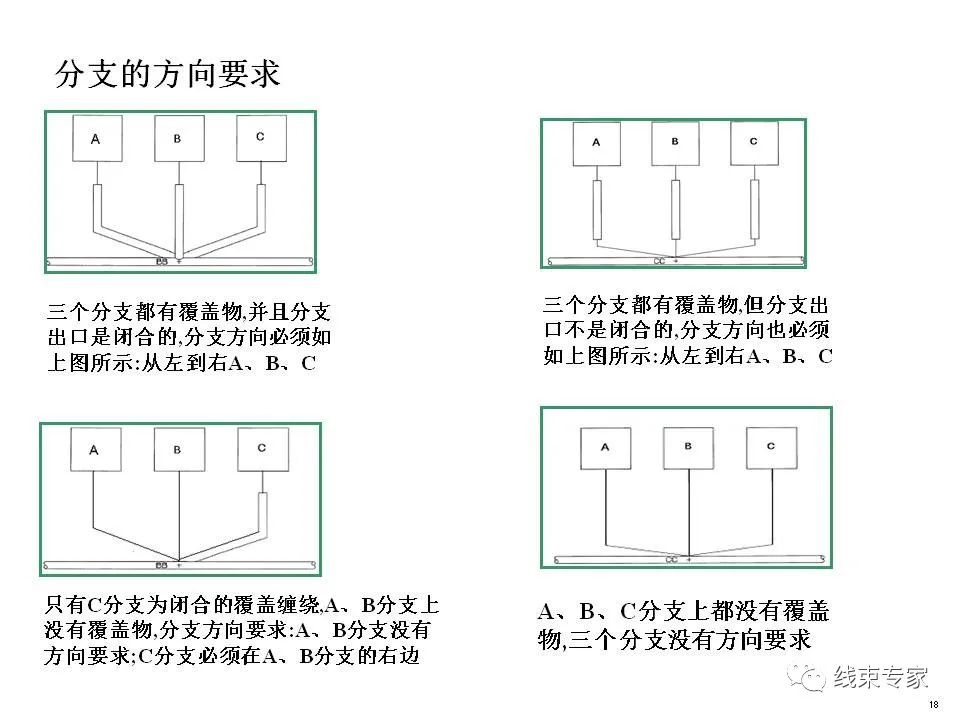

3.交叉缠绕,测量到主干中心(分支垂直于主干)
4.环形端子测量到环的中心

、




















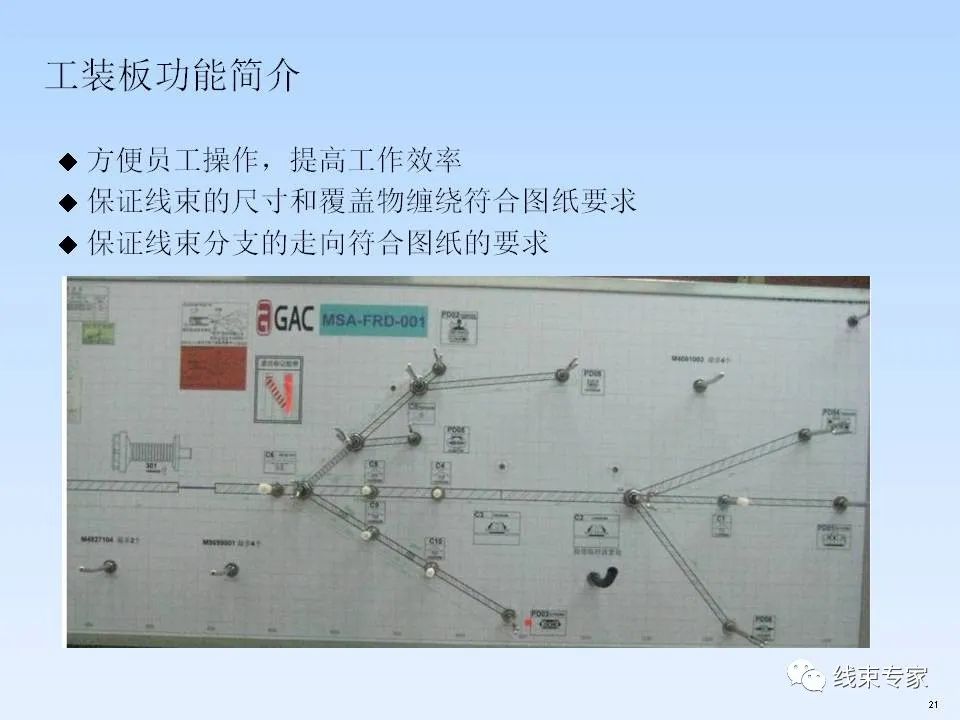

编辑：黄飞
