线材横截面积测试及要求

铜线的AWG是个啥？

AWG（American wire gauge）美国线规，是一种区分导线直径的标准，又被称为 Brown & Sharpe线规。这种标准化线规系统于1857年起在美国开始使用。另外AWG还是阵列波导光栅(Arrayed Waveguide Grating)的缩写。

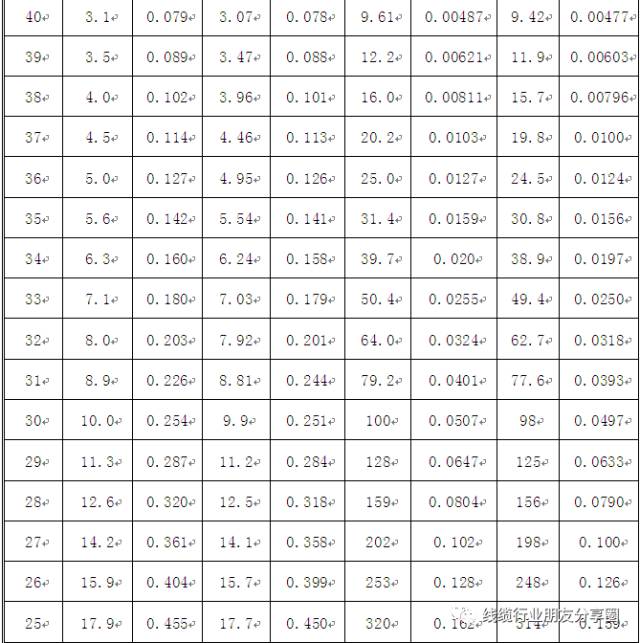

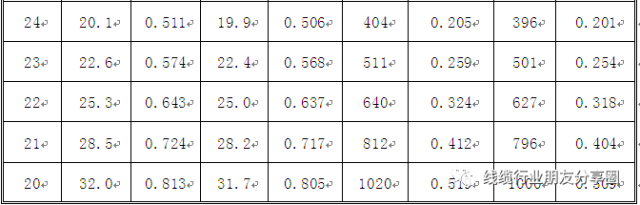

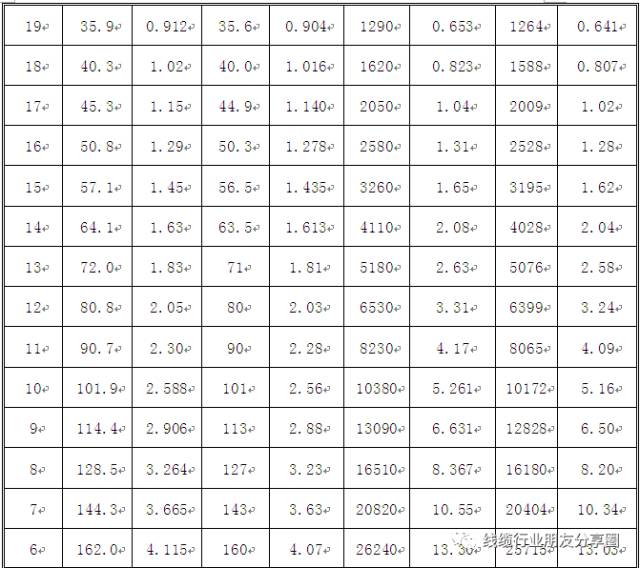

美国区分导线直径的标准，又称B&S线程（即Brown & Sharps线程）铜线直径通常以AWG（美国导线规格）作为单位进行测量。AWG前面的数值（如24AWG、26AWG）表示导线形成最后直径前所要经过的孔的数量，数值越大，导线经过的孔就越多，导线的直径也就越小。粗导线具有更好的物理强度和更低的电阻，但是导线越粗，制作电缆需要的铜就越多，这会导致电缆更沉、更难以安装、价格也更贵，电缆设计的挑战在于使用尽可能小直径的导线（减小成本和安装复杂性），而同时保证在必要电压和频率之下实现导线的最大容量，在我们线缆行业，在UL758的规范里面就专门有对导体的规格标准的详述，它的标准为上面说的AWG，就是American Wire Guage,也就是各线缆企业所参照的标准，它把导体分为单铜（单条铜导体）和绞铜（多条铜导体绞合成的铜导体），单铜根据直径大小划分规格；绞铜根据截面积大小划分规格，如下表所示：

铜线的截面积计算方法

s :单股线芯横截面积 S:线材横截面积 D:直径 r:半径 π:圆周率=3.1415

1、单股线芯横截面积s =π（D/2）²=πr²=3.1415×r²

2、线材横截面积=单股线芯横截面积×线芯股数

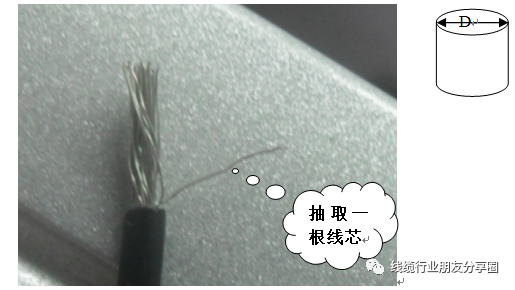

如下抽取一根线芯

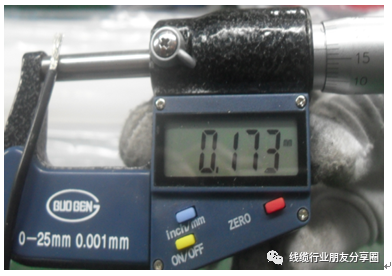

量测该线芯的直径D=0.173mm

2.3 则该线芯横截面积为

s =π（D/2）²=3.1415×(0.173/2)²=3.1415×0.0865×0.0865=0.0235mm²

2.4该线材的横截面积为

S=s×线芯股数=0.0235mm²×34（股）=0.7991mm²＜0.824mm²

3、根据以上公式筛选线材横截面积＞0.824mm²的合格线材
