连接器选型的14个要点是什么

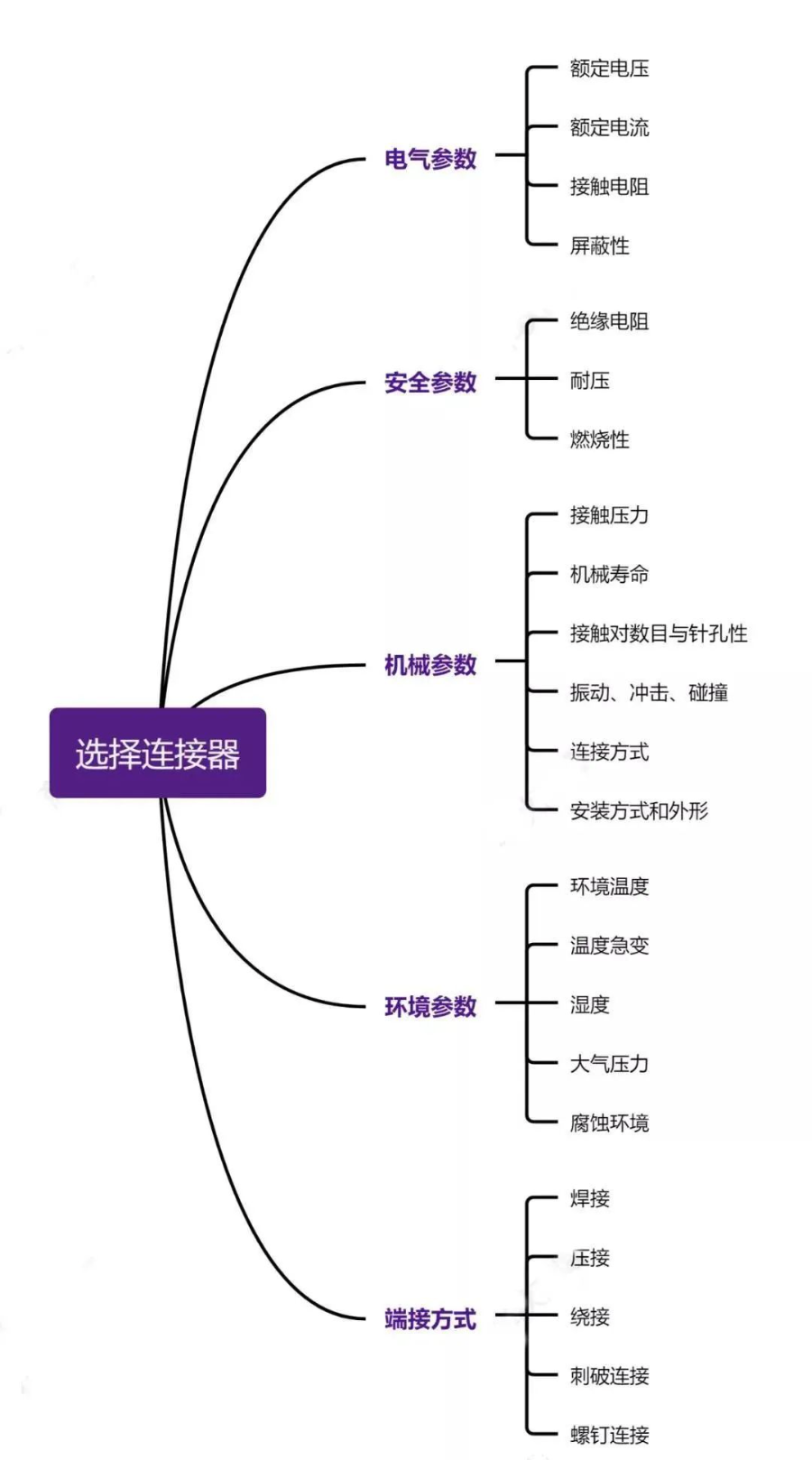

常用连接器种类比较广泛，不同类别的连接器选型方法不尽相同。尽管种类众多，但它的选型都需要遵循以下的14个要点，主要包括有载流量、阻抗匹配、屏蔽、通用性、成本、供货情况等十四项标准。

1、载流量

在选择走电源信号的连接器时候对于连接器的载流量比较关注，要采用降额设计，同时注意引脚之间的绝缘耐压。

2、结构尺寸

连接器的外形尺寸是非常重要的，在产品中连接都有一定的空间限制，尤其是单板上连接器，不能与其他部件干涉。根据使用空间、安装部位选择合适的安装方式（安装有前安装和后安装，安装固定方式有铆钉、螺钉、卡圈或连接器本身卡销快速锁定等）和外形（直式、弯式，T型，圆形，方形）。

6、可靠性 连接器用来连接信号，因此连接部位要可靠（例如面接触要优于点接触，针孔式要优于片簧式等）。 7、通用性 在连接器的选择过程中要尽可能选择通用的物件，尤其同系列产品之间，连接器的选择具有很强的通用性，减少物料种类，增加数量降低成本，同时降低供货风险。 8、使用环境 连接器使用在室外、室内、高温、高湿、盐雾、霉菌、寒冷等环境时候，对连接器都有特殊的要求。

13、带电考虑 根据常带电与否，选择针型或孔型的连接器。 14、综合考虑 在选择连接器的过程中，各种因素之间不是独立，经常会相互作用，因此我们在连接器选型过程中要综合考虑，选择最合适的连接器，选择的好坏在不同阶段将不同程度影响产品。 接下来我们以实际案例佐证，第一个案例是低频连接器（频率为3MHZ以下）的选型。
