线束连接器部件与结构解析

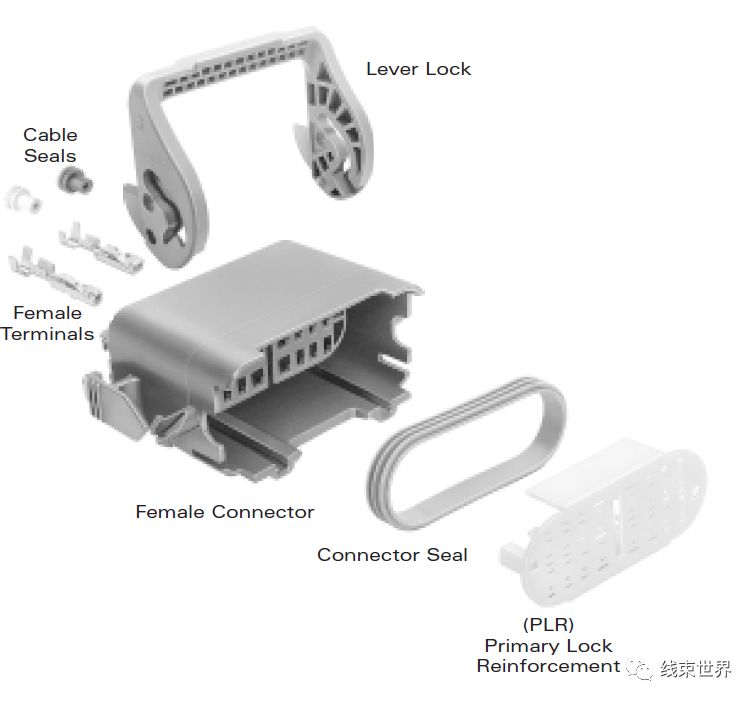

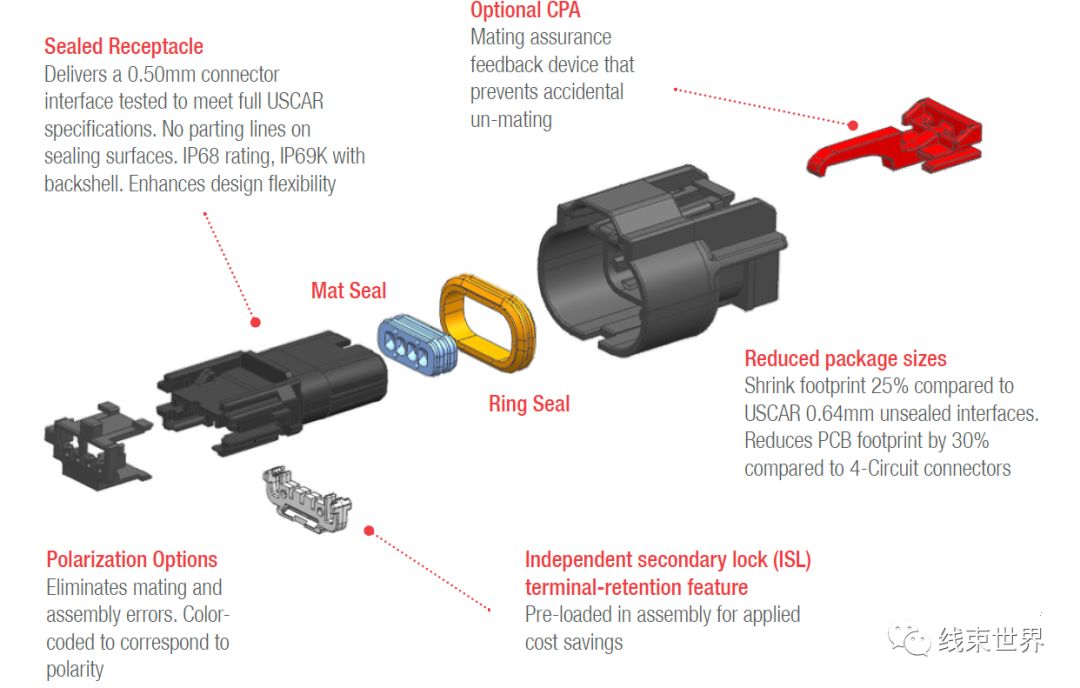

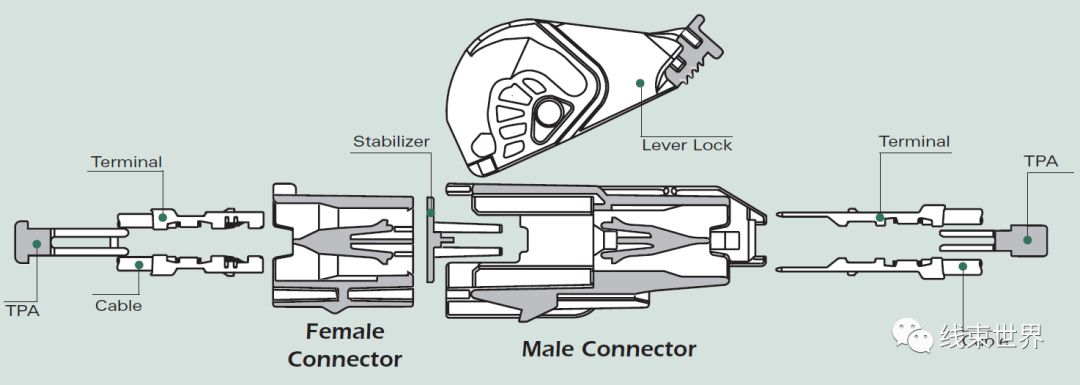

关于连接器的子部件与结构，很多人只能只知道个大概，但对很多细节还不是很深入，往往一个小问题就能问倒你，虽然大家都知道就是那么个东西。举个栗子，您知道锁止片为什么叫TPA吗？下面小编就从细节角度分析一下连接器的部件与结构。希望可以帮到你. 首先我们先从下面四张图对连接器的子部件有个初步的了解，相信线束行业的各位肯定很容易明白

图1

图2

图3

图4

连接器子部件简析

01

端子连接器

Female terminals/--母端子

Female connectors/Receptacle/Socket--母连接器

Male terminals/ Tab/ Pin--公端子

Male connectors/plug--公连接器

这个小编不多说，大家都知道，至于公母的来源，有人说是从台湾那边传出来的，这个咱们不深究。很早之前其实叫man connector, woman connector。

02

锁止

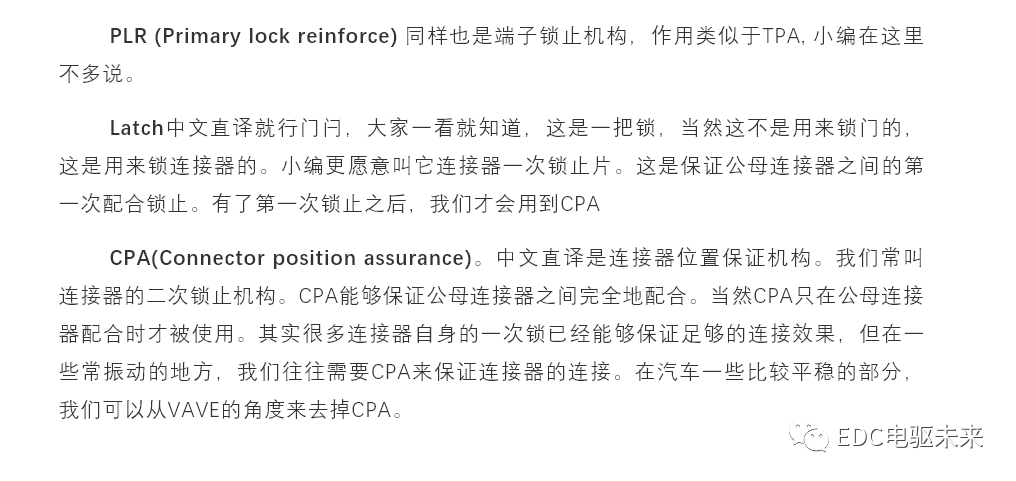

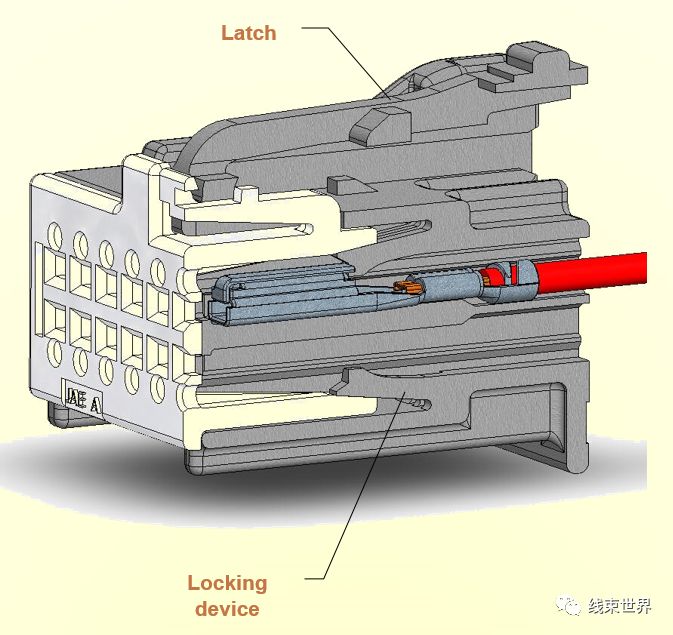

ISL(Independent secondary lock)/独立的二次锁止。用以锁止固定端子（相当于二次锁），与我们常见的TPA不一样，它是个分离于连接器的独立的机构。  TPA(Terminal position assurance)，直译过来的话就是端子位置保证机构，简单地说就是端子锁止片，有的线束厂家叫二次锁止片（端子的Lance是第一次锁止）。与ISL不同的是，它是个在连接器上的机构。

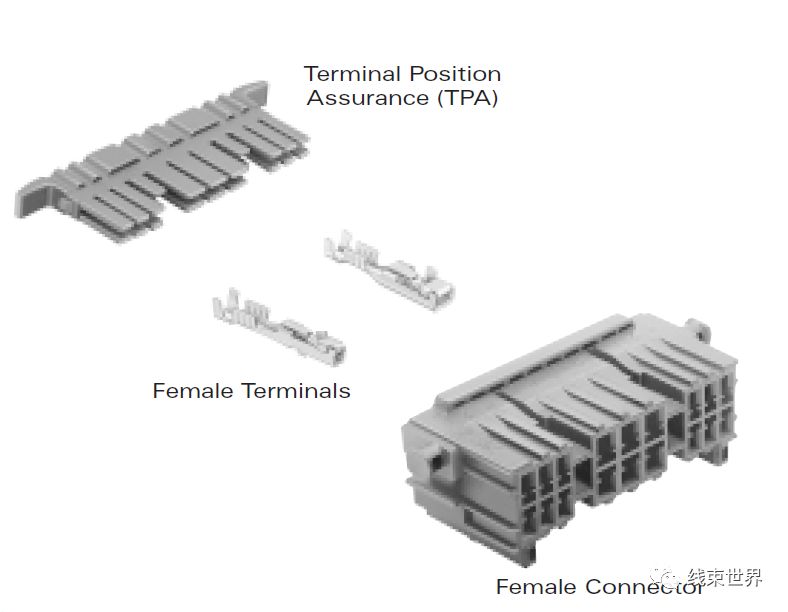

TPA在连接器中的位置

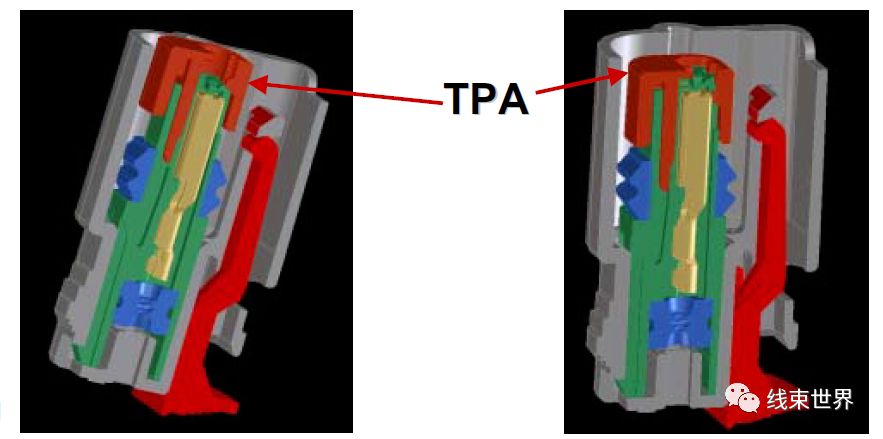

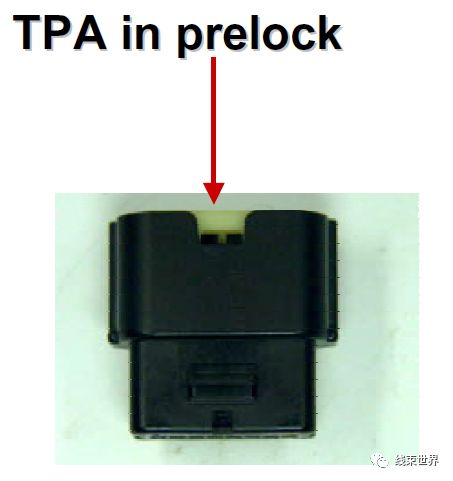

TPA 未锁止

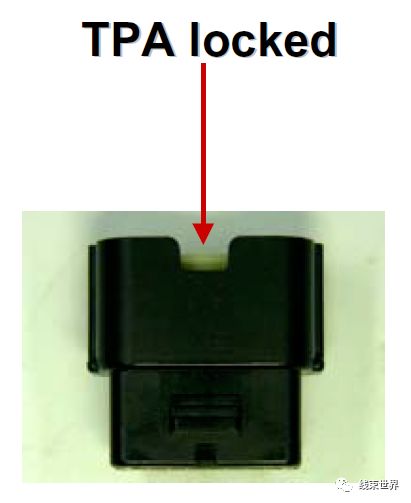

TPA锁止

03

密封

Mat seal 密封垫，用于防水连接器中对端子的防水保护

Ring seal密封圈，用于公母连接器配合时，对两者连接器的防水保护

Seal 密封塞，压接在防水端子上，应用于防水机构

Plug 堵头/堵棍 ，插入防水连接器未插入端子的孔位，用于对连接器的防水保护

04

防差

Polarization Options---极化机构，一般体现于我们常见的Coding, 用于保证公母连接器之间装配顺利，并不出错。一般不同的极化机构，相伴随的连接器的颜色也不一样(相当于双重防差)。

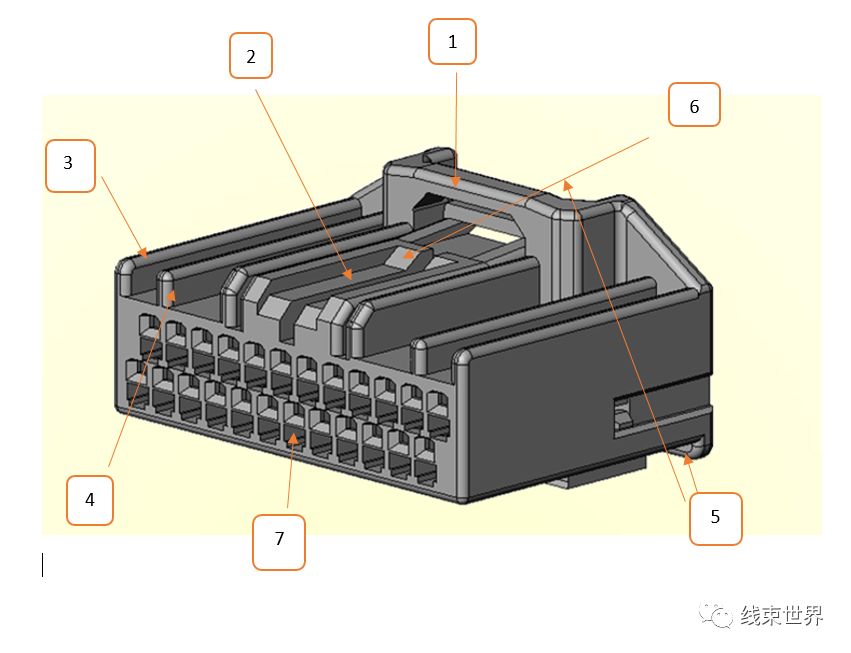

连接器结构简析

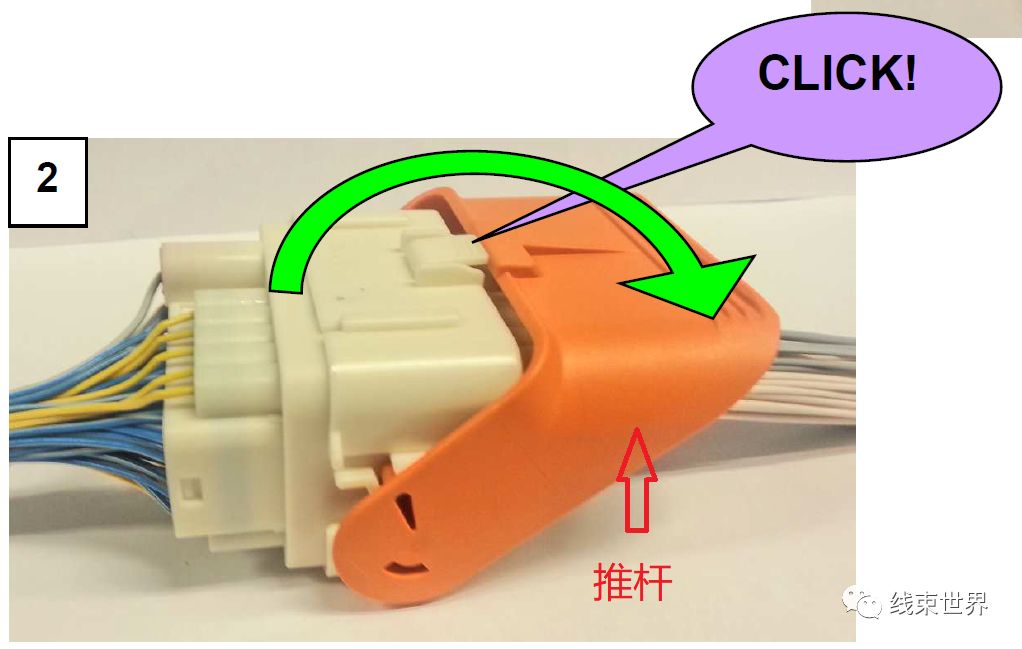

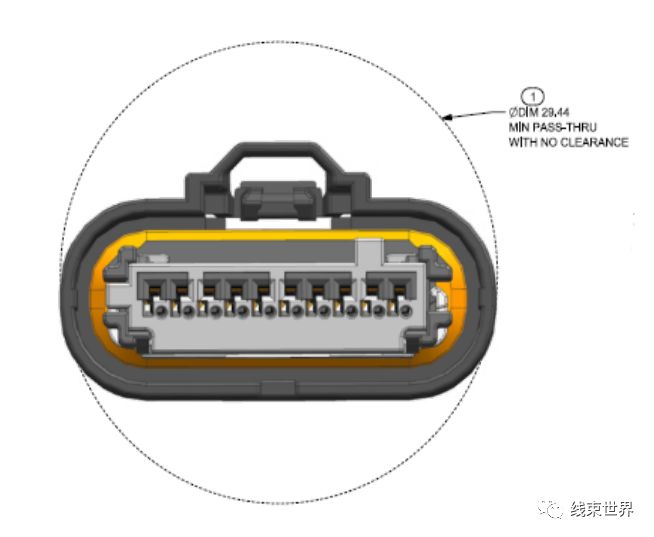

Rounded Shape圆形外形，允许连接器穿过孔的路径

编辑：黄飞
