安费诺PCIe Gen 5 Flip CEM连接器的优点和应用

安费诺PCIe Gen 5 Flip CEM是一款新推出的垂直型卡缘连接器，搭载符合PCIe标准的配接接口。此款连接器采用“JJ”或“LL”型的独特触点设计，相比传统CEM连接器，可将禁止布线区域减少多达19.5%。安费诺Flip CEM系列连接器支持高达32GT/s（Gen5）的带宽，并可与旧版PCIe Gen4/3显卡进行配接。

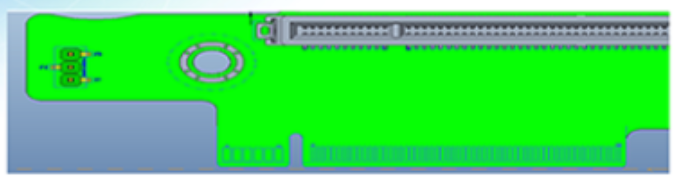

Flip CEM非常适用于需要将PCIe放置在非常靠近PCB板边缘的应用场景，例如转接卡应用。借助“JJ”或“LL”触点设计，可将连接器尽可能地靠近PCB边缘，以免导致电气截线，从而损害信号完整性。因此，安费诺PCIe Gen 5 Flip CEM是一款极其适用于现代电子设备中PCIe连接场景的有效可靠解决方案。

Flip CEM连接器的优点

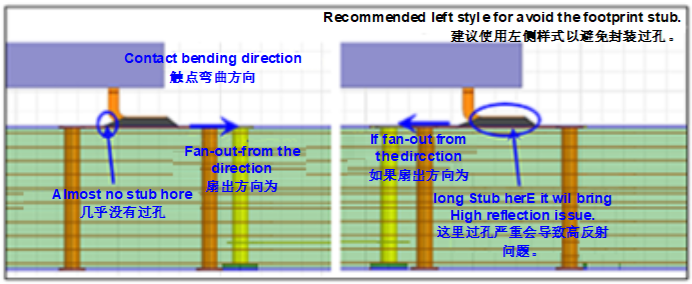

如果PCB空间受限，尤其当连接器封装紧挨着PCB边缘时，FIiP连接在SI和插接布线方面均具有极大优势。

标准CEM连接器需要在封装外部留出额外空间用于插接或者采用VIPP设计，会极大增加成本。

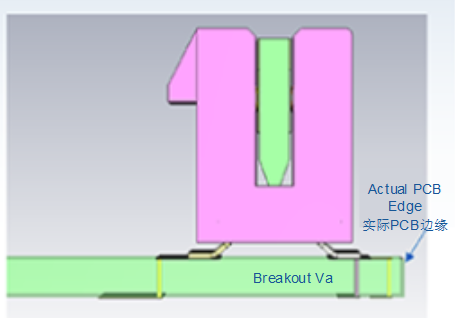

Flip CEM连接器在封装内部进行插接，无需留出额外空间。

比较标准CEM和Flip CEM

总而言之，Flip CEM在信号完整性布线方面具有优势，减少对额外插接空间的需求，从而显著节省禁止布线区域。在PCIe Gen 5系统中，Flip CEM对于解决卡缘上的CB布线受限问题特别有用。

节省空间为何很重要？

PCIe Gen 5 Flip CEM连接器

PCIe Gen 5 Flip CEM连接器的特色功能在于提供JJ和LL两种触点选项，可以显著减少多达19.5%的禁止布线区域。

在传统CEM连接器中，触点呈直线状排列而成，因此需要在电路板上留出额外空间用于走线。然而，JJ和LL触点呈交错排列，可以占用更少的板上空间，并显著减少禁止布线区域。这种紧凑型设计优势突出，可以显著增大板上空间并缩小设备整体尺寸，因此是小型电子设备的理想解决方案。此外，JJ和LL触点有助于避免电气截线，可以确保连接器中实现更佳信号完整性，而电气截线则会影响信号质量并导致信号减弱。

向后配接为何很重要？

在电气设备设计中，向后配接对于确保兼容性和灵活性至关重要。以PCIe连接器为例，借助向后配接功能，配有旧版PCIe组件（例如PCIe 1/2/3/4显卡）的设备可与新版PCIeGen 5 Flip CEM连接器一起使用。如此一来，新版设备可与旧版设备进行通信。当需要借助向后兼容性来维护设备功能时，这点尤为重要。

此外，借助向后配接功能，具有不同PCIe版本的设备之间能够协同工作，这在系统设计中尤为重要，因为不同组件中可能具有不同的PCIe版本。因此，向后配接可以简化设计流程，并降低为了匹配各种PCIe版本使用多个连接器而产生的额外成本。

PCIeGen 5 Flip CEM连接器的应用

PCIe Gen 5 Flip CEM连接器是一种多功能设备，可用于多种行业和应用场景。在数据行业，可将PCIe Gen 5 Flip CEM连接器用于服务器中，以快速有效地处理大量数据，为ChatGPT等人工智能聊天机器人提供支持。在通信行业，同样也可将此款连接器用于路由器中，以提高数据传输速度和增强网络性能。PCIe Gen 5 Flip CEM连接器在性能上做出了改进，也为工作站和公用计算机带来了诸多益处，使得它们成为工业和仪表应用的理想之选。

在医疗领域，PCIe Gen 5 Flip CEM可用于医疗数据分析设备，以便更快、更有效地处理患者数据。

总而言之，安费诺PCIe Gen 5 Flip CEM连接器是一种具有高性能的多功能连接器，可用于许多行业和应用场景，以提高设备性能和效率。
