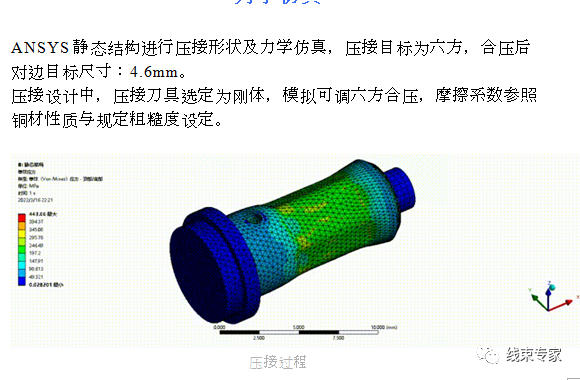

压接仿真作为连接器总成的综合仿真项目之一，实践意义较为明显。本文以6mm2线缆搭配某款端子，六方压接仿真结果为引子，尝试探讨压接仿真结果与现实的符合性，以作抛砖引玉。

仿真使用物料相关参数：

仿真用线材：

● 理想压接，等效为5.94mm2单一导体；

● 裸铜；

● 电阻参考QCT1037标准要求电阻值：3.14mΩ/m MAX。

仿真用端子局部：

● H62 Y2；

● 内径3.5mm 外径5.5mm；

● 电镀银；

● 其他参数参照材料清单。

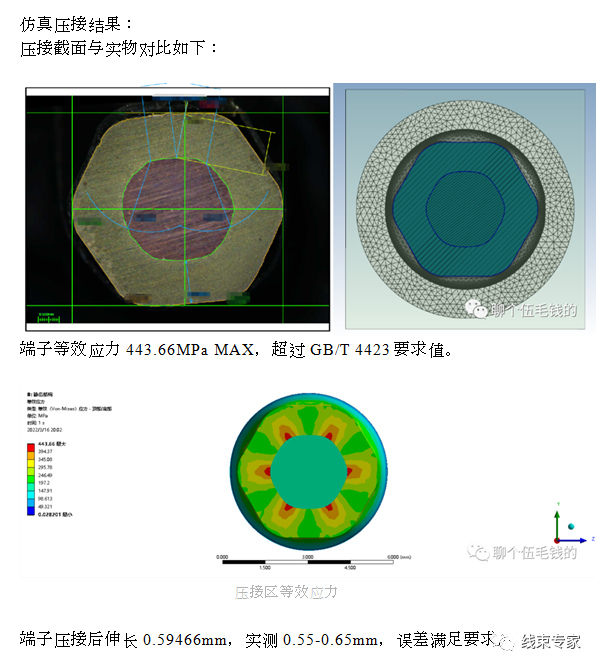

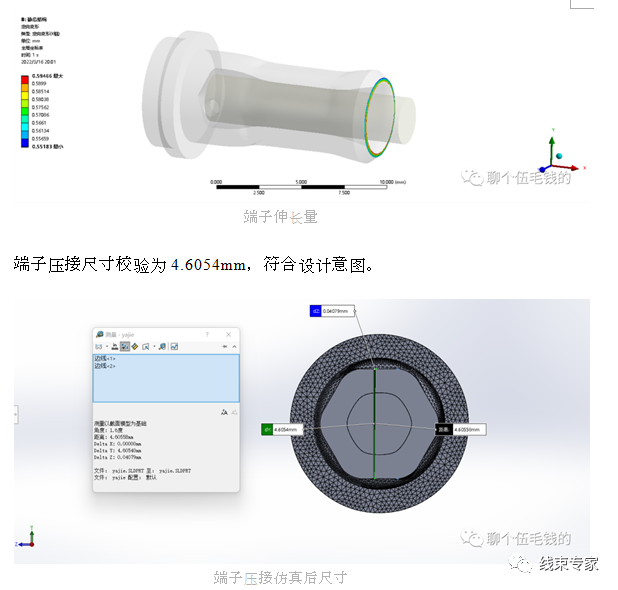

综上，力学仿真与实际压接情况相符。

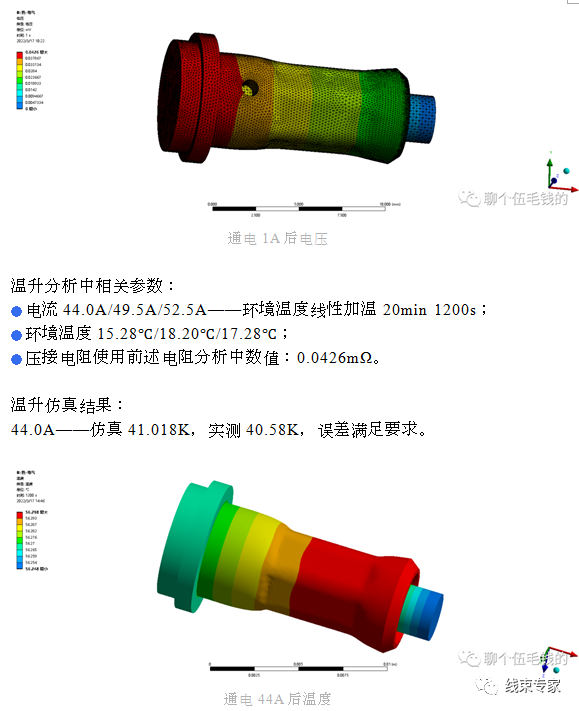

49.5A——仿真50.918K，实测50.03K，误差满足需求。

其中，端子尾部未设置对流，上图示发热区域扩大。
