凌科DH系列焊接款工业连接器安装步骤

CNLINKO  凌科电气

凌科DH系列全金属款工业连接器，具备高强的抗振抗冲击性能，是高幅振动和冲击应力等场景下连接器的优选方案之一，受到市场的广泛欢迎。为便于用户更好地使用该款工业连接器产品。现将DH系列连接器（焊接款）的安装流程告知如下：

01

拆解成品

打开产品外包装和内包装，取出DH系列连接器产品，对连接器的插头先进行拆解：螺帽，外壳组合件，模块组合件，拆解后摆放好。

02

穿好线缆

将线缆穿过螺帽，外壳组合件，然后直达模块组合件的焊杯处。

03

焊线操作

操作者使用电烙铁和焊锡按照对应的线缆分别进行焊接，上面标有数字，用户可自行定义每根线束与连接器焊杯处数字的对应关系。

04

热缩管固牢

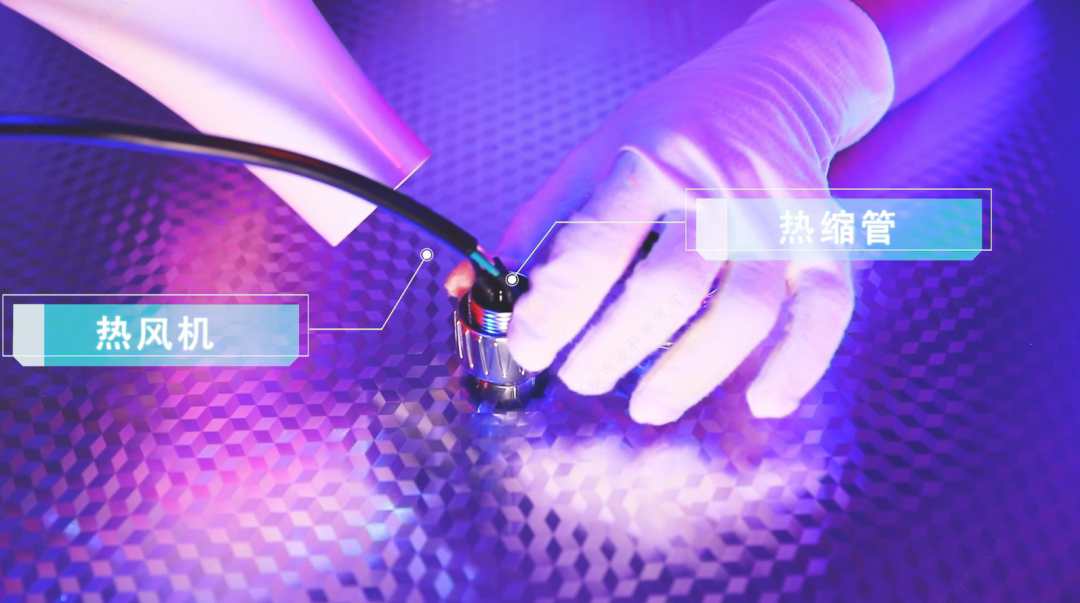

用热风机加热热缩管，使之贴附在裸露的焊点处起到保护作用。

05

插头安装

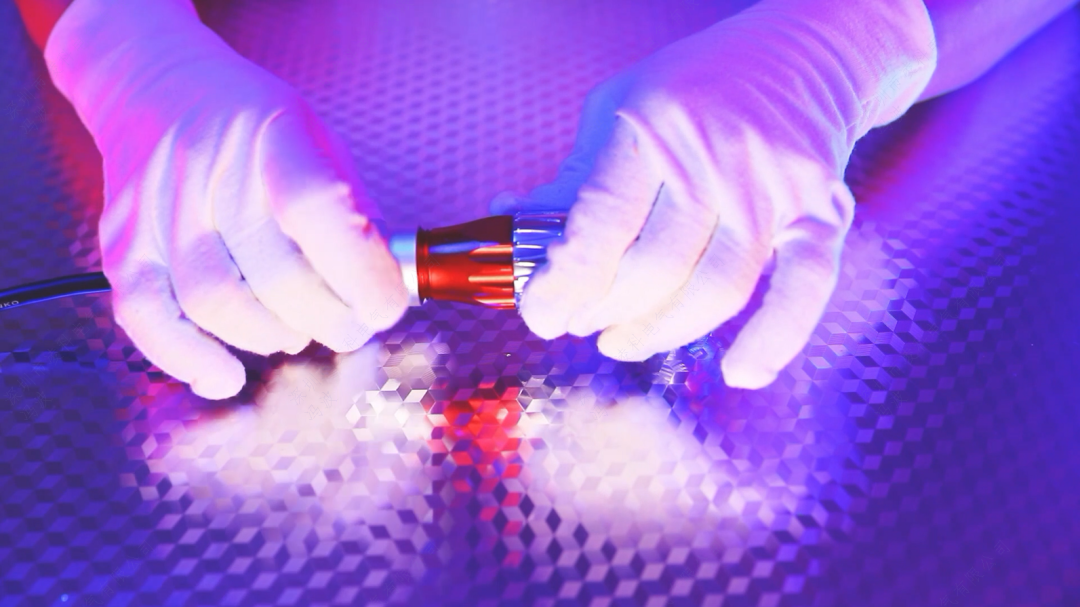

焊接完毕后，将插头的各组件初步组装好。

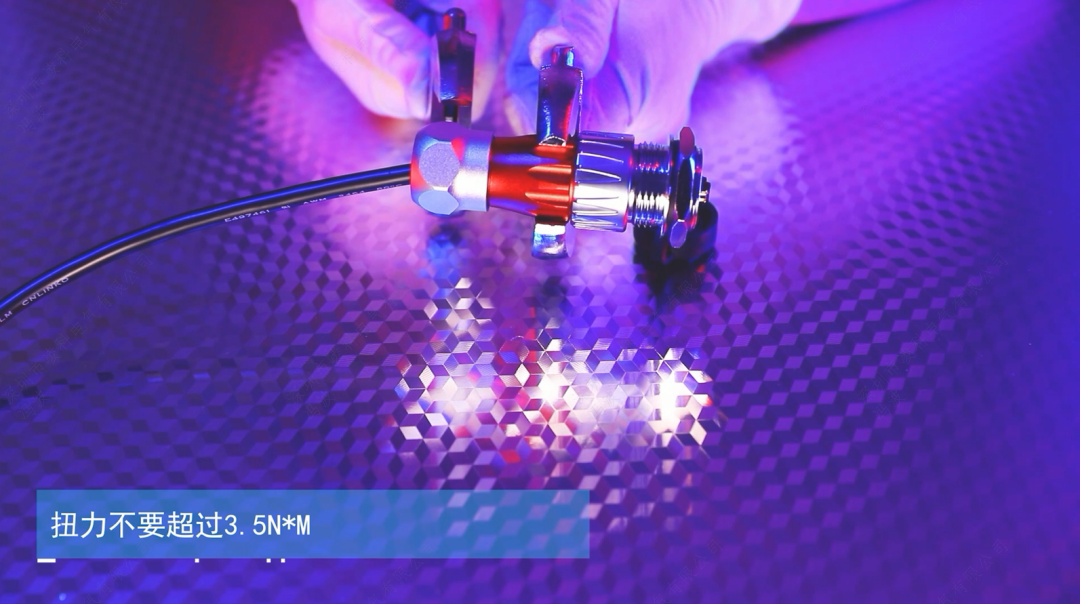

左手持治具夹持住连接器外壳的一端，右手持扳手将螺帽拧紧。这时插头即安装完毕。

06

插座安装

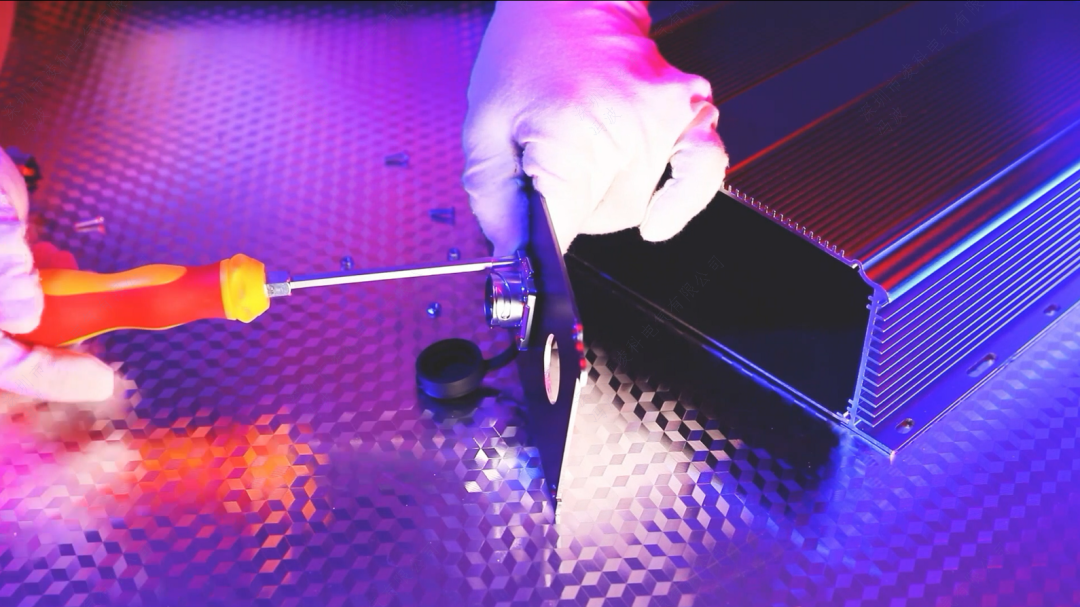

使用螺丝刀将插座固装在设备面板上。

07

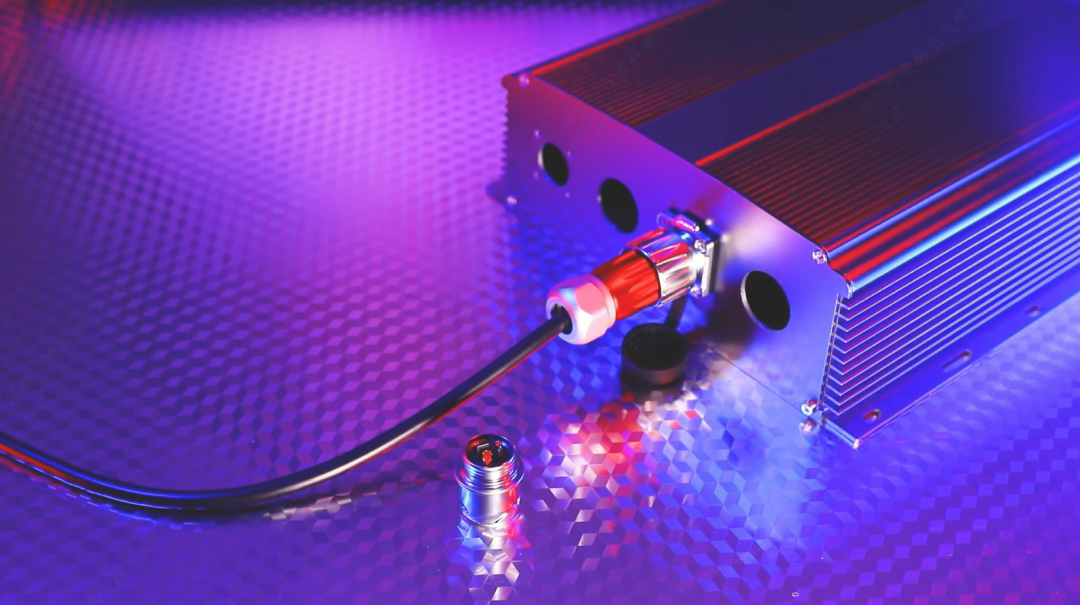

互连对装

仅需将插头按照正确的插接方向旋转连接，待旋紧牢固后，连接器的整个安装过程即告完成。

08

注意事项

①剥芯过程中勿破坏导体；

②严格遵循焊接规范，焊接温度建议是380°±40°；  ③操作时长每个点位不超过3秒，以免损伤塑胶绝缘体；  ④螺帽拧紧中扭力要求：不宜超过3.5N*M。

好了，相信您对DH系列焊接款工业防水连接器的安装流程有了比较清晰的认知和了解。

YM系列作为一款全塑胶工业连接器，在连接结构等方面与DH系列存在一些共性，在安装尺寸与电气指标等诉求相同的情况下，基本可互换互用。当然YM系列的防腐蚀性能更强一些，在腐蚀性环境中更具优势。
