Electronica虎家展台连接器Demo第二期 | 224Gbps PAM4：

摘要/前言

最近，我们正在为大家带来2023慕尼黑上海电子展虎家展台Demo演示系列。上一期，我们着重展示了Samtec中国首个线下“中文纯享版”Demo来袭 | FireFly™Micro Flyover System™。

今天虎家工程师团队再次为大家带来系列第二期：

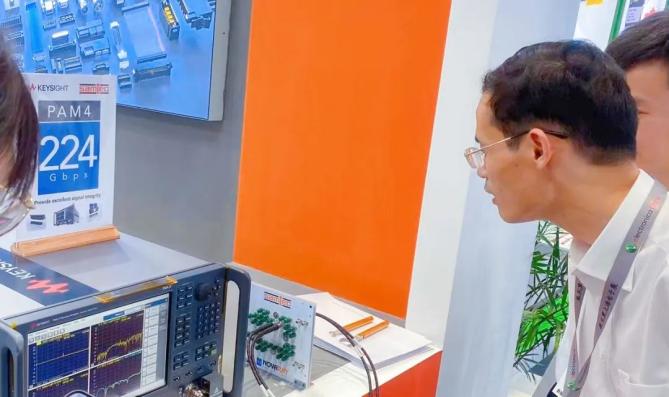

我们邀请到了合作伙伴Keysight，与我们一同带来了Samtec NovaRay®高密度、高性能阵列连接器以及Keysight的四端口矢量网络分析仪PNA-X，以实际演示的方式探讨互联解决方案的224Gbps PAM4的性能。
器


【演示细节】
为高速速率（56/112Gbps PAM4）进行设计并不容易，尤其是更高的224Gbps速率，每个设计细节都需要考虑，以优化性能。这同样适用于铜缆和光纤的领域，系统结构的选择也在发挥作用。什么是最好的信号路径？PCB、电缆或光纤？此外，信号通道也需要最先进的建模、仿真、分析和测试技术。

值得庆幸的是，在224Gbps的速率上，Samtec与伙伴Keysight已经走在了前沿。

Keysight射频工程师裴英良为大家介绍道：“Keysight四端口矢量网络分析仪PNA-X，最高可达67GHz的频率。VNA会从已经校准好的端口发出一个非常精确的扫频正弦波，通过这些测试电缆传送到被测件Samtec NovaRay®连接器上，测试传输和反射的S参数。”

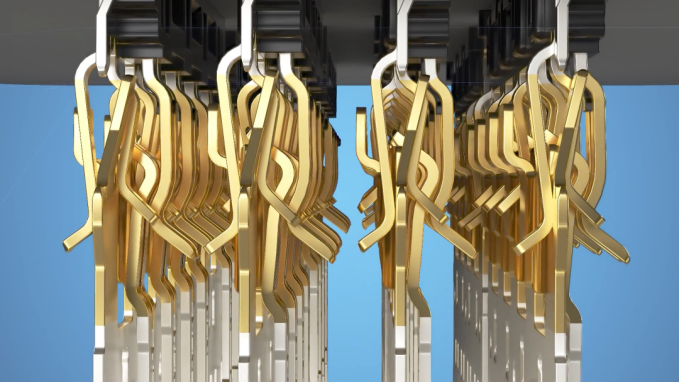

Samtec NovaRay®系列是我们旗舰性能互连解决方案之一。NovaRay®被设计成不仅可以在112Gbps PAM4性能下运行，而且还提供了一个通往224Gbps的路径。因为其独特的BGA式连接器结构、每个配对触点上有双点抱臂式接触、专用差分对设计以及每个差分对周围的屏蔽和接地，使其能够达到224Gbps的性能。

【演示结果小节】

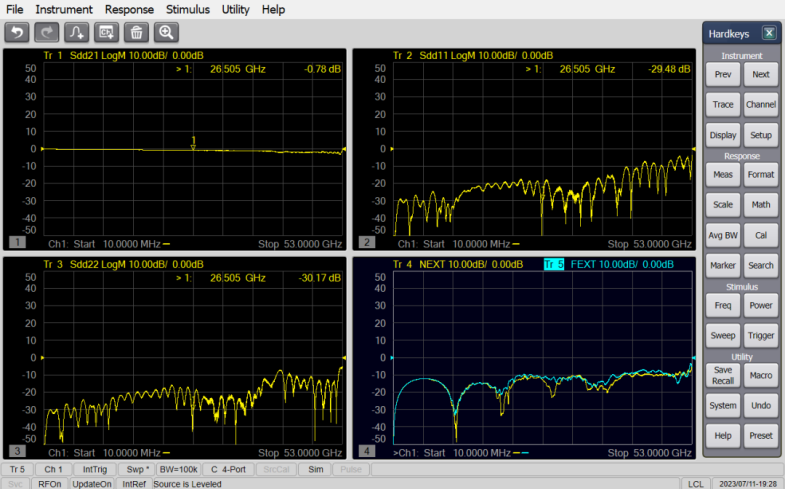

如图所示，此为测试得到的所有S参数。首先，第一个画面显示在高达53GHz的频率范围内可以得到一个非常好的SDD21插损性能。同样也测试到被测件NovaRay®的回波损耗SDD11和SDD22。最后一个窗口代表通过四端口的连接，可以测试到一个差分对的近端串扰以及远端串扰。

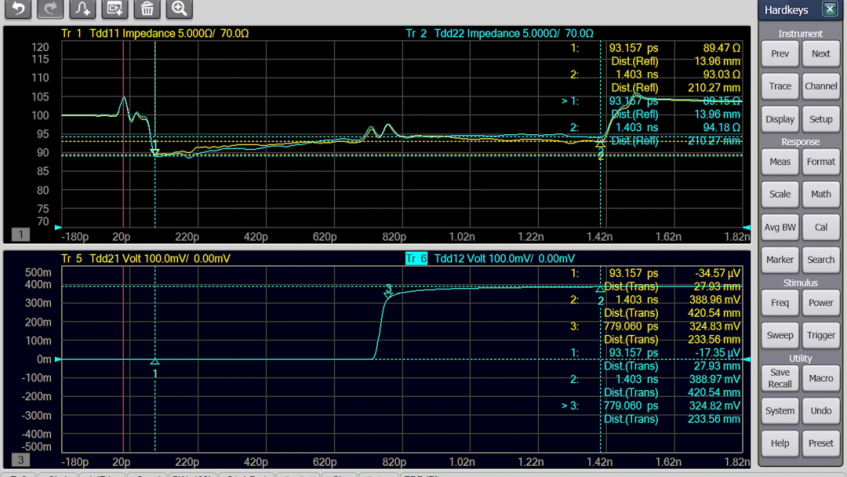

切换到时域下的TDR测试状态（详见下图)。通过TDR测试得到的DUT特性阻抗。原理为网分通过四个端口测试得到每一个端口的反射系数，再经过IFFT傅里叶逆变换，得到时域上的特性阻抗信息。



面对此类高速传输的应用需求时，TDR的特性阻抗非常重要。好的反射以及匹配将直接影响信号传输的损耗及时延，最终即影响误码率。因此，通过这一套测试设备，可以非常准确地对被测件进行完整的测试，展示了NovaRay®的卓越性能。
