板对板连接器的重要作用

板对板连接器的重要作用

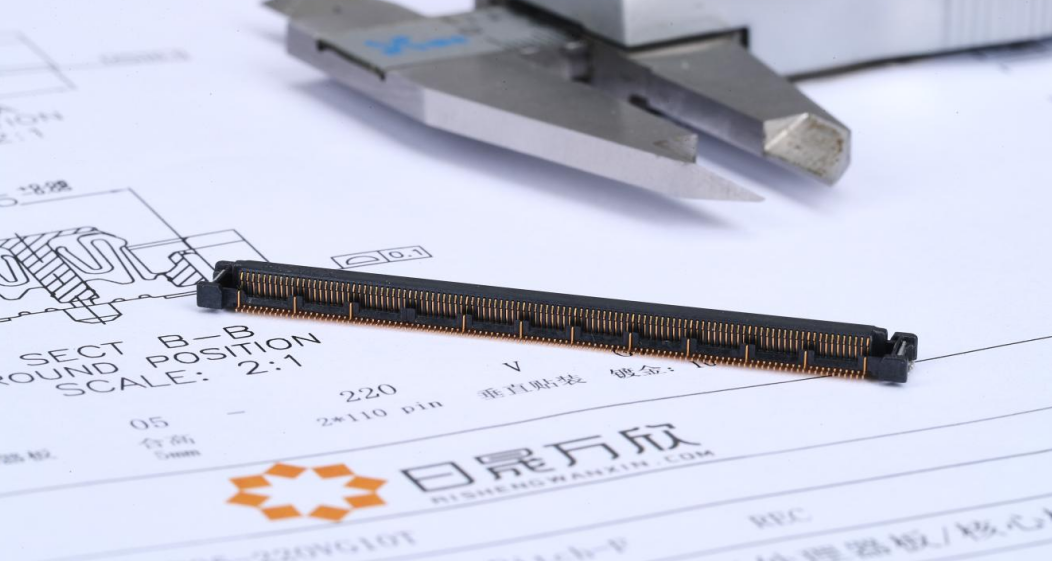

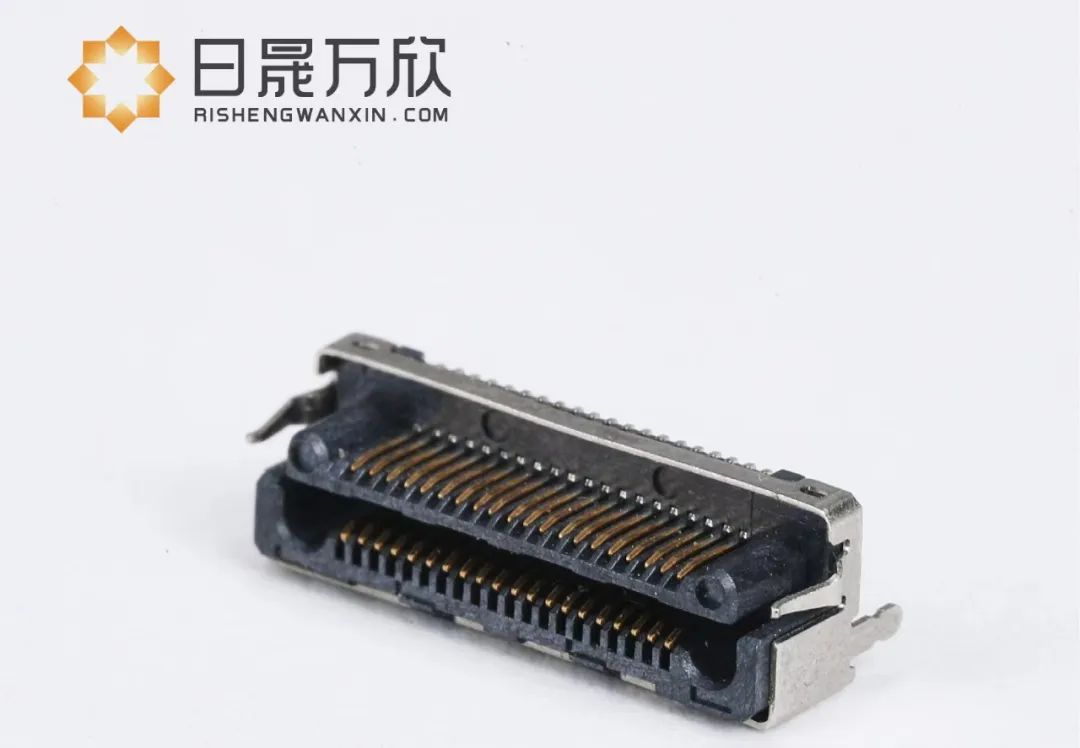

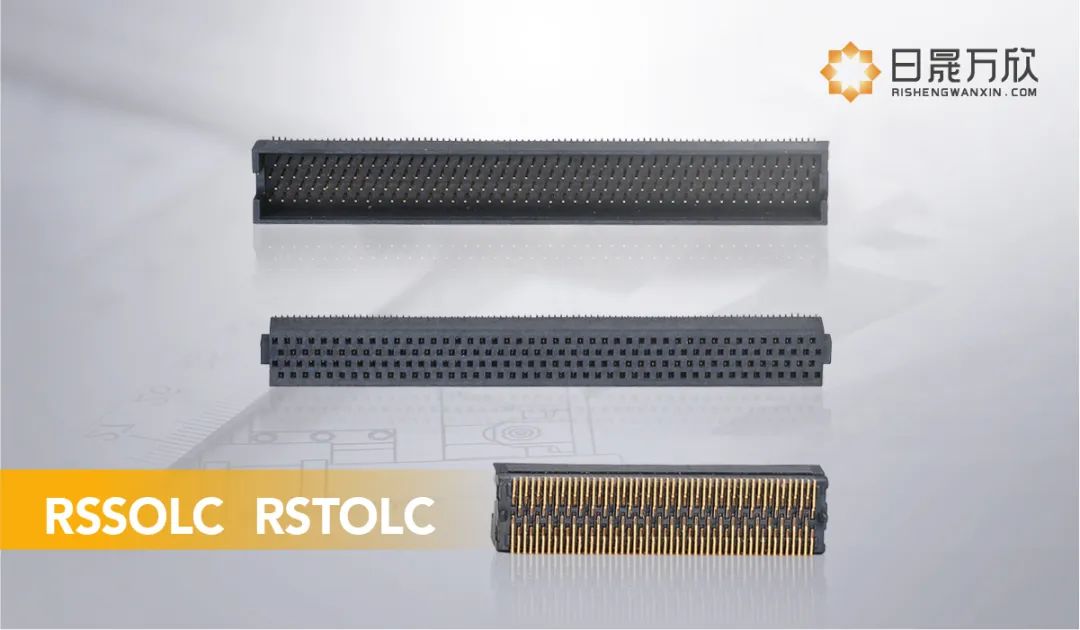

板对板连接器是必不可少的微型耦合插头和插座。连接器的引脚可以直接连接电路板(PCB)之间的电源和信号。

在电子制造中，整个设备可能需要合适的可用空间，因为如果电路板设计阶段的PCB往往会占用过多的空间，则设备可能会被分成两块或更多的板。

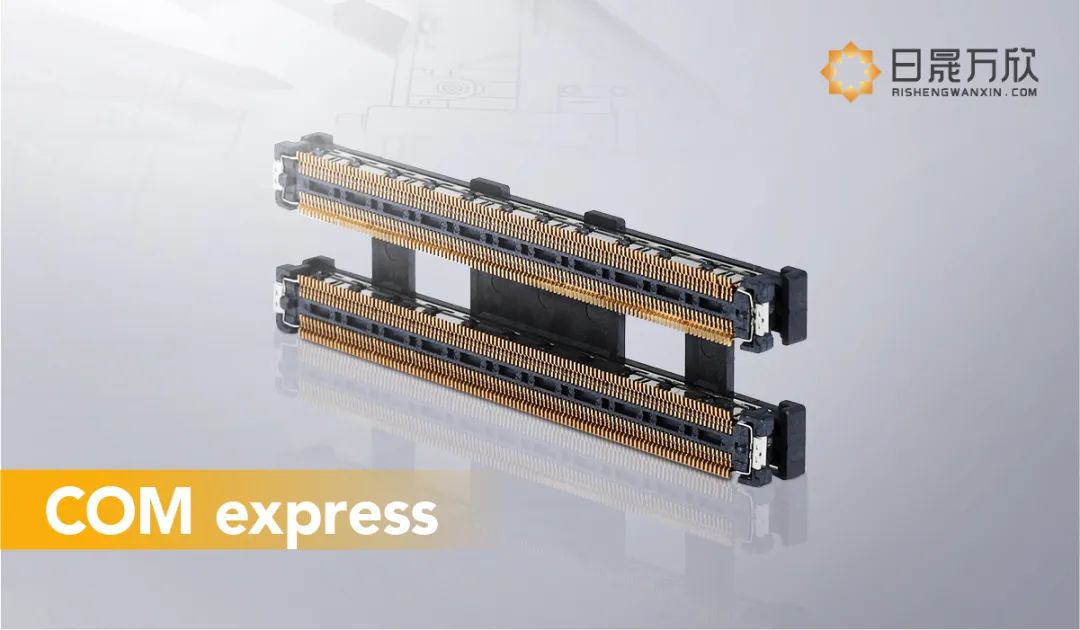

板对板连接器是通过连接器的针脚将不同的PCB电路板连接在一起，以便实现电源、信号与数据的传输，由于是通过电路板之间的堆叠实现互连，所以在提升连接器设计的空间利用率，减少系统体积等方面，优势较为明显。

01

规格参数

针脚数和针脚间距是连接器选型的基本依据，前者体现的是连接器的互连能力，后者反映的则是互连的密度。选择多少引脚数的连接器要根据连接的信号数量而定，对于一些贴片式连接器针脚数不宜过多，因为在贴片机焊接过程中，由于高温可能会导致连接器塑胶的变形、中部隆起引脚虚焊。此外，对于板对板连接器的高度参数需要特别关注，配接后的高度直接关系到垂直方向空间的大小。

02

电气性能

板对板连接器的电气性能参数主要包括：

极限载流、极限电压、接触电阻、绝缘电阻和抗电强度等。

03

机械结构

优化的机械结构，一方面可以确保连接器紧密的电气连接，另一方面也会通过在连接器外形上的优化设计，防止操作时的错配，一旦插反很可能对电路造成不可逆的损伤，这方面有很多小的设计细节，需要在选型时仔细观察。

04

使用环境

板对板连接器的选型，还需要特别注意其使用的环境，比如：是否有耐湿、耐盐雾、耐高温、阻燃防火等方面的需要，这对外壳材料、触点镀层、密封性等都会有特殊的要求。

关于矩形连接器-板对板连接器的问题，本文介绍了其作用及重点参数的选择，纵然市场型号繁多，只要掌握到选型核心要点，即可提高工作效率，感谢本期的关注，希望小欣能够帮助到您！
