圆形连接器焊接需要注意什么？

圆形焊接搭载传统的焊接方法，虽然批量电子产品生产已较少采用手工焊接了，但对电子产品的维修、调试中不可避免地还会用到手工焊接。焊接质量的好坏也直接影响到维修效果。手工焊接是一项实践性很强的技能，要多练、多实践，才能有较好的焊接质量。

01

连接器的焊接方法？

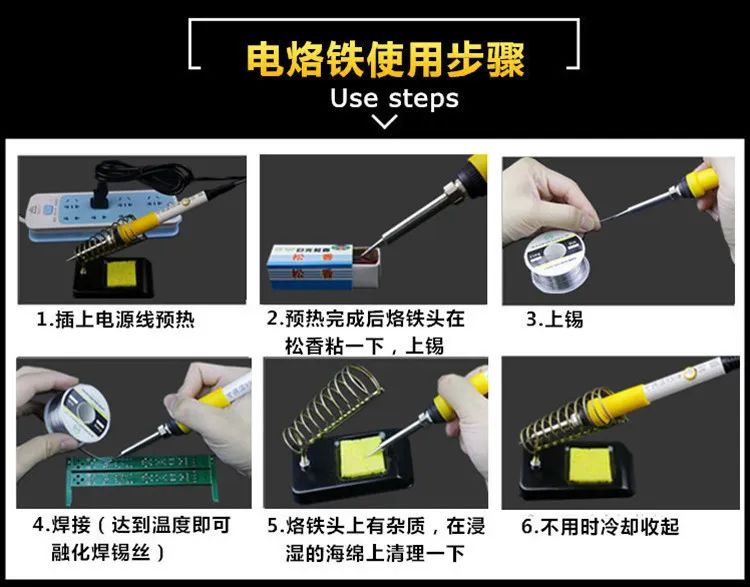

1、焊接前，应将连接器拆开取出绝缘体。

2、将连接器绝缘体放在夹具上，右手持电烙铁，左手用尖嘴钳或镊子夹持导线。焊接前，电烙铁要充分预热。烙铁头刃面上要吃锡，即带上一定量焊锡。

3、将烙铁头刃面紧贴在焊点处。电烙铁与水平面大约成60℃角。以便于熔化的锡从烙铁头上流到焊点上。烙铁头在焊点处停留的时间控制在1-2秒钟。

4、抬开烙铁头。左手仍夹持线缆不动。待焊点处的锡冷却凝固后，才可松开左手。

5、绝缘体无烫伤，锡点光滑无毛刺、无虚焊，焊线定义符合图纸要求，轻拿轻放。

6、用完烙铁后烙铁头加锡保护再关掉电源。

02

手工焊接有哪些注意事项呢？

1、保持烙铁头的清洁、保养焊接时，烙铁头长期处于高温状态，很容易氧化并沾上一层黑色杂质。因此，要注意用湿海绵随时擦拭烙铁头，在长时间未使用时应在烙铁头上加上锡，防止烙铁头氧化，造成无法粘锡。

2、助焊剂用量要适中。

3、烙铁的撤离要及时，而且撤离时的角度和方向与焊点的形成有关。

4、在焊锡凝固之前切勿使焊件移动或受到振动，否则极易造成焊点结构疏松或虚焊。

5、焊接时间不宜过长，否则容易烫坏元件，表面应光亮圆滑，无锡刺，锡量适中。

6、电烙铁应放在烙铁架上。
