关于“HV”系列连接器的介绍

 一、产品概述

1、“HV”系列连接器及线束总成是专为汽车应用设计，尤其是基于高电压及高电流设计的混合动力汽车及纯电动汽车；

2、高通载能力：针对电动汽车动力线束的高电流特点，采用Chogori专利技术的NEWSOK插孔技术，载流性能优异，机械寿命长，可高达10000次插拔；

3、操作简便，所需操作空间小：针对电动汽车，尤其是电动小车内的狭小空间对连接器尺寸及可操作空间的限制，连接器设计采用推拉自锁式结构，易于安装及拆装；

4、优越的电磁屏蔽功能：针对汽车行驶中高振动状态下对连接器及线束电性能高可靠性的要求,采用线缆周围灌胶封装设计，动力电缆与屏蔽外层绝缘可靠性高。

5、使用环境温度范围：-40～125°C

6、防护等级高：在插头插座装配后，防护等级达IP67

7、防误插设计，满足电池包或3相电机需要防错插的要求

8、金属推拉自锁结构,锁紧后可听到清晰的锁紧声“click”

9、高耐电压能力：3000VAC.(部分可高达5000V)

10、产品的系列多，使用范围广：额定电流60A~600A，搭配的动力线缆线径10~185mm2

11、符合ROHS要求

12、插针与插孔，插头与插座间可相互搭配，满足不同的需要

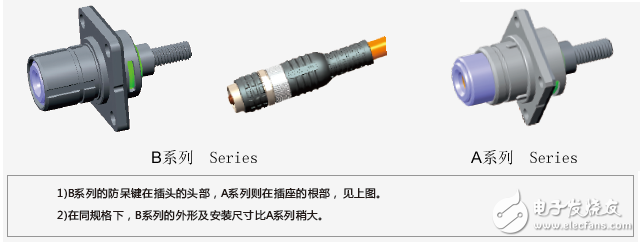

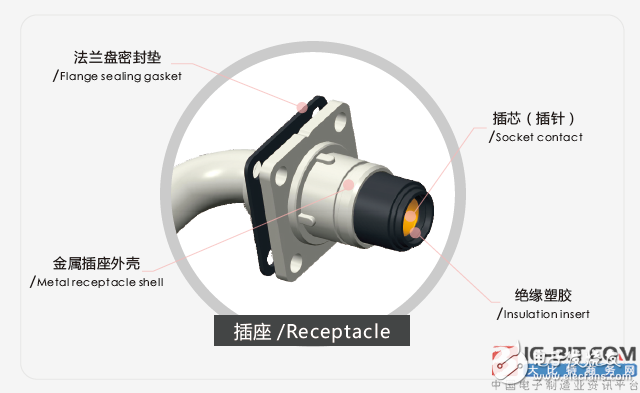

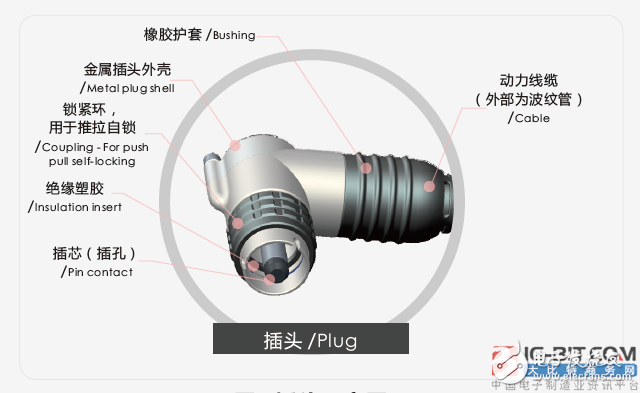

HV系列B

二、机械性能

1、机械寿命：插拔≥500次(最高可达10000次)

2、振动(GB-T2423.10-1995)：

a.三轴方向，经受频率为55～500Hz，加速度为150m/s2的全扫描振动，30分钟

b.频率为60Hz和200Hz、加速度为150m/s2的定额振动实验

c.每个方向振动8min，三方向共计24min。电流中断时间不应超过1μs

3、冲击(TB2761-1996-4.16)：

a.在三个垂直轴方向，经受频率约为10~40次/min

b.加速度为300m/s2，脉冲持续时间为10ms的碰撞试验，每方向至少1000次，共计3000次以上，电流中断时间不应超过1μs

三、电气性能

1、额定工作电流：60A~600A(搭配的动力线缆线径10~185mm2)

2、额定工作电压：630VAC/DC(需更高的电压，可为客户订制)

3、绝缘阻抗:2000MΩmin

4、绝缘耐压:3000V(部分可达5000V)

5、屏蔽、非屏蔽型号可选

四、耐环境性能

1、工作温度:-40~125°C,短时可高达150°C

2、防护等级:IP67

3、塑胶阻燃等级:UL94-V0

4、盐雾等级:48小时,96小时,(有特殊需求，可达720小时)

5、符合RoHS要求

五、动力线缆

1、采用耐油，耐温，阻燃型薄壁电缆(桔黄色)，符合标准ISO6722-2006.温度范围-40～125度，额定电压：600V，耐压：>5000V

2、也可由客户提供动力线缆，Chogori负责组装及尾部灌胶封装

六、材料

1、外壳：铝合金/锌合金，表面镀锌，镀镍，阳极氧化等

2、绝缘塑胶：加强型阻燃塑胶

3、插针：铜合金，表面镀银

4、密封件：橡胶

HV系列B
