USB C型产品能做到这一切：通过单个连接传送数据

最近发布的通用串行总线（USB）C型连接器带来了许多增强的功能。众所周知，该连接器既是“可翻转的”又是可逆的，并且能通过单个连接传送数据、视频和电力。其规范给C型端口下了定义，这样它就可以一直支持USB；同时，在为交替模式确定的规范界限内，您还能启用运行（如DisplayPort视频功能运行）的交替模式。USB电力传送（PD）协议可实现增强的电力传送功能（电流为5A时电压高达20V）。

当C型连接器以惟USB（USB-only）模式运行而无需进行视频或大功率传送时，您将需要配置通道（CC）控制器和/或多路复用器（MUX）开关。如果您打算启用视频和电力传送等扩展的功能，您将需要额外的组件，如PD控制器和适用于信号映射的MUX开关。采用TI的PD和C型解决方案（TPS65982和HD3SS460），您就能启用具有DisplayPort视频和PD功能的C型端口。

TPS65982是PD控制器，能处理支持C型连接协议的CC逻辑。它还能管理PD消息交换，以实现扩展的功能，如电力传送和视频传输。TPS65982带有集成式电源场效应晶体管（FET）开关，旨在通过USB C型端口处理电力传送事宜。此外，它还能管理外部功率FET，以便支持电力传送功能（电流为5A时电压高达20V）。

HD3SS460是一种交叉点开关，能根据方向和C型连接的模式（由两个互联系统之间的PD协议决定）来启用USB和PD信号路径。该PD协议可决定电源和数据的作用。请注意，如果启用了特殊功能，C型连接器将不会丧失USB功能。

当PD消息发送功能不可用时，您将需要通过USB来识别交替模式器件。USB布告板（USB Billboard）属于新的器件种类，能通过USB实现交替模式器件识别。如果所需的交替模式不能被启用或更新，那么USB主机应能访问USB布告板并指示当前的运行模式。必须在具有交替模式实施方案的任何USB C型器件上安装启用USB布告板。TPS65982具有集成式USB2端点，可支持USB布告板。

TI的C型电源和交替模式解决方案（TPS65982 + HD3SS460）支持笔者描述的所有功能，可实现增强的VBUS电力传送功能和DisplayPort交替模式。

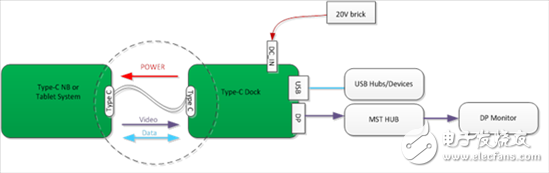

图1：两个端口之间的电源协议和交替模式取消

采用TI交替模式USB C型解决方案的USB C型系统实施范例包括：

具有USB C型端口并支持USB双重用途数据、双重用途电力和DisplayPort视频输出的笔记本/平板电脑。

具有USB C型端口并支持USB面向上游的端口（UFP）、电源和DisplayPort散热片的扩展基座。

具有USB C型端口并支持USB UFP、电源散热片和DisplayPort散热片的DisplayPort + USB软件狗型端口扩展器。

具有USB C型端口并支持USB UFP、电源和DisplayPort散热片的DisplayPort监控器（监控显示器）。

欢迎继续关注我们的USB博客系列（包括Roland Sperlich关于“为什么USB C型产品能使生活更舒适惬意”的博客），以获取更多信息。请在下面的评论部分留言，让我们知道您希望我们讨论的其它话题。
