SMK用于连接电池的FPC板对板连接器

　　SMK最新开发了主要用于连接电池的，在支持大电流的“FB系列”FPC板对板连接器基础上采用了新的低背和省空间结构的“FB-7系列”连接器，扩大了产品阵容。

　　本产品的嵌合高度为0.6mm（较SMK现有产品缩小到66%），实现了行业最低背和省空间结构，为整机的小型化和薄型化做贡献。

　　本产品采用了SMK独家卓越的接触结构，实现了需要高可靠性的电池盒之间的稳定连接。通过采用独家锁定结构，确保了高嵌合保持力，可防止掉地碰撞等造成的嵌合脱离。

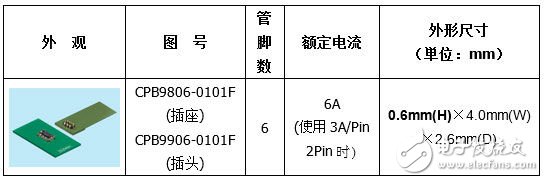

　　【“FB-7系列”FPC板对板连接器产品信息】

　　详细内容

　　1．产品名称

　　“FB-7系列”FPC板对板连接器

　　图　号： CPB9806-0101F （插座）

　　CPB9906-0101F （插头）

　　2.特点

　　1） 采用了SMK独家的接触结构，可实现具备高可靠性和稳定性的机械接触。

　　2） 采用独家锁定结构，确保了高嵌合保持力。

　　3） 虽然是省空间设计，但却设置了贴装吸附空间，支持自动机械贴装。

　　4） 嵌合高度为0.6mm，实现了低背结构。

　　5） 采用防焊剂飞溅结构。

　　6） 符合RoHS指令的环保产品。

　　3．用途

　　智能手机，平板电脑，手机

　　4．主要规格

　　1） 额定电压电流 ：AC/DC 30A、4.0A/pin（电源）˙1.0A/pin（信号）

　　2） 接触电阻 ：20mΩ及以下

　　3） 绝缘电阻 ：1000mΩ及以上

　　4） 耐电压 ：200V

　　5） 使用温度范围 ：-25℃～+80℃

　　5．发售年月

　　2014年5月

　　6．产能

　　1，500，000个/月

　　7．样品价格

　　100日元/个
