LM2576HV SIMPLE SWITCHER® 4V至60V、3A低元件数降压稳压

LM2576 系列稳压器是单片集成电路，为降压（降压）开关稳压器提供所有有源功能，能够通过出色的线路和负载调节驱动 3A 负载。这些器件提供 3.3 V、5 V、12 V、15 V 的固定输出电压和可调输出版本。

这些稳压器需要最少数量的外部元件，使用简单，包括故障保护和固定频率振荡器。

LM2576 系列是常用三端子线性稳压器的高效替代品。它大大减小了散热器的尺寸，在某些情况下不需要散热器。
*附件：lm2576hv.pdf

针对 LM2576 使用而优化的标准电感器系列可从多家不同的制造商处获得。该特性大大简化了开关模式电源的设计。

其他特性包括在指定输入电压和输出负载条件下的输出电压容差为±4%，振荡器频率容差为±10%。包括外部关断功能，具有50μA（典型值）待机电流。输出开关包括逐周期电流限制，以及热关断功能，可在故障条件下提供全面保护。

该LM76003需要很少的外部元件，并具有引脚排列，专为简单、优化的 PCB 布局而设计，可实现 EMI 和热性能。

特性

• 3.3V、5V、12V、15V和可调输出版本
• 可调版本输出电压范围，1.23 V 至 37 V（高压版本为 57 V），在线路和负载条件下最大 ±4%
• 规定的 3A 输出电流
• 宽输入电压范围：40 V 高压版本高达 60 V
• 仅需要四个外部组件
• 52kHz 固定频率内部振荡器
• TTL 关断功能，低功耗待机模式
• 高效率
• 使用现成的标准电感器

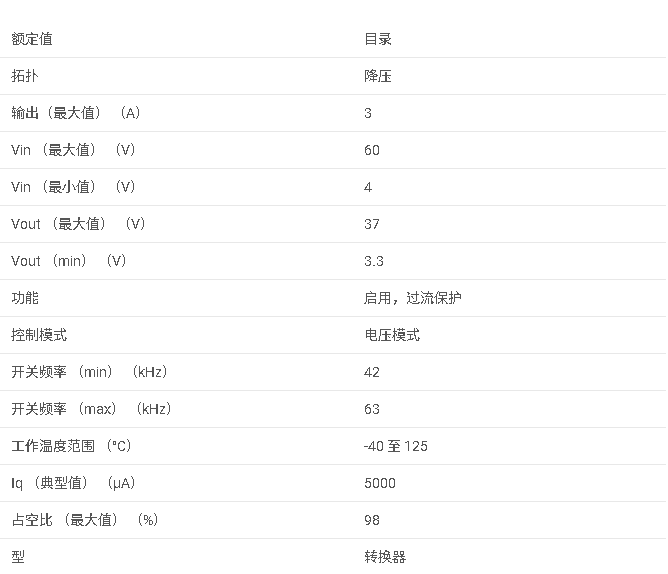

参数

方框图

‌1. 产品概述‌
LM2576/LM2576HV是德州仪器（TI）推出的SIMPLE SWITCHER®系列非同步降压DC-DC转换器，具有以下核心特性：

• ‌输入电压范围‌：标准版40V，高压版（HV）60V。
• ‌输出选项‌：固定电压（3.3V/5V/12V/15V）及可调版本（1.23V-37V或57V HV）。

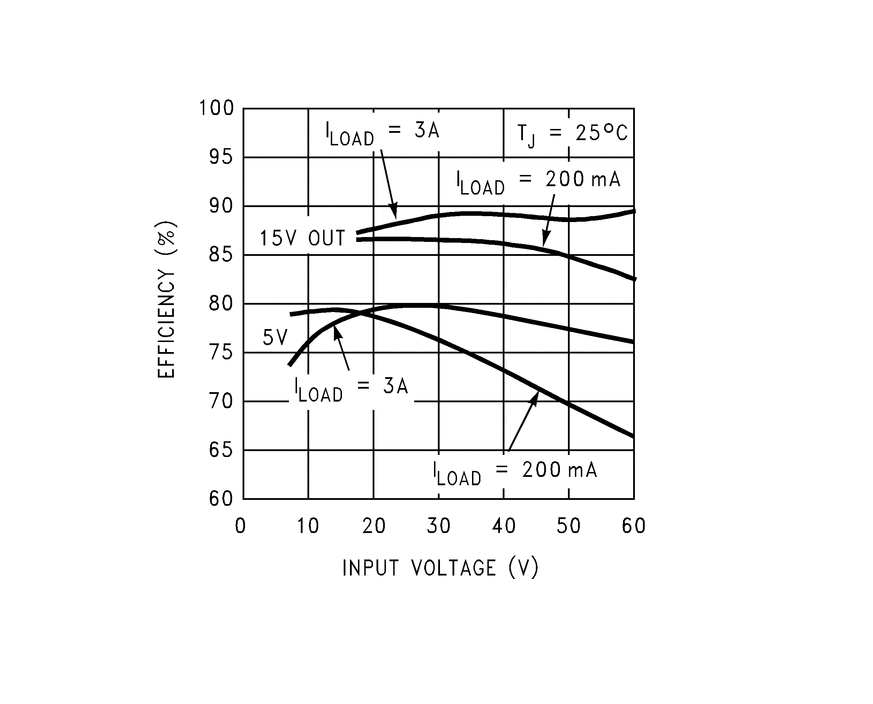

• ‌输出电流‌：3A连续负载，效率高达88%（典型值）。
• ‌集成功能‌：52kHz固定频率振荡器、热关断、电流限制及TTL关断控制。

‌2. 关键特性‌

• ‌高效率‌：替代线性稳压器，减少散热需求。
• ‌简化设计‌：仅需4个外部元件（电感、二极管、输入/输出电容）。
• ‌保护机制‌：逐周期电流限制、短路保护（频率降至11kHz）。
• ‌封装选项‌：TO-220（KC）、DDPAK/TO-263（KTT），支持不同散热需求。

‌3. 应用场景‌

• 电机驱动、网络/服务器电源、家电、测试设备等。

‌4. 设计要点‌

• ‌ 输入电容（CIN） ‌：≥100μF电解电容，低温环境需并联陶瓷电容。
• ‌电感选择‌：推荐20%-30%纹波电流，连续/断续模式兼容（如100μH-220μH）。
• ‌ 输出电容（COUT） ‌：低ESR电解电容（220μF-2000μF），电压≥1.5倍输出。
• ‌续流二极管‌：建议肖特基二极管（如MBR360），快恢复二极管需软特性。

‌5. 典型电路‌

• ‌固定输出‌：直接连接FB引脚至输出（图8-3）。
• ‌可调输出‌：通过电阻分压（R1=1kΩ, R2按公式计算）设定电压（图8-9）。
• ‌负压输出‌：支持反相降压-升压拓扑（图8-1）。

‌6. 热管理‌

• ‌散热计算‌：需根据PD=(VIN×IQ)+(VO/VIN×ILOAD×VSAT)估算功耗，结合θJA选择散热片。

‌7. 文档支持‌

• 包含完整电气特性表、典型应用曲线、布局指南（如AN-1229）及WEBENCH®设计工具链接。
