LM2574系列 8V至40V、500mA SIMPLE SWITCHER®降压转换器，

LM2574xx 系列稳压器是单片集成电路，为降压（降压）开关稳压器提供所有有源功能，能够驱动具有出色线路和负载调节的 0.5A 负载。这些器件提供 3.3 V、5 V、12 V、15 V 的固定输出电压和可调输出版本。

这些稳压器需要最少数量的外部元件，使用简单，包括内部频率补偿和固定频率振荡器。
*附件：lm2574.pdf

LM2574xx 系列是常用三端子线性稳压器的高效替代品。由于其高效率，印刷电路板 （PCB） 上的铜走线通常是唯一需要的散热器。

针对 LM2574 使用进行了优化的标准电感器系列可从多家不同的制造商处获得。该特性大大简化了开关模式电源的设计。

其他特性包括在规定的输入电压和输出负载条件下的输出电压容差为 ±4%，振荡器频率为 ±10%。包括外部关断功能，具有50μA（典型值）待机电流。输出开关包括逐周期电流限制，以及热关断功能，可在故障条件下提供全面保护。

特性

• 可调版本输出电压范围：1.23 V 至 37 V（高压版本为 57 V）在线路和负载条件下最大 ±4%
• 指定 0.5A 输出电流
• 宽输入电压范围：40 V，高压版本高达 60 V
• 仅需要四个外部组件
• 52kHz 固定频率内部振荡器
• TTL关断能力，低功耗待机模式
• 高效率
• 使用现成的标准电感器
• 热关断和限流保护

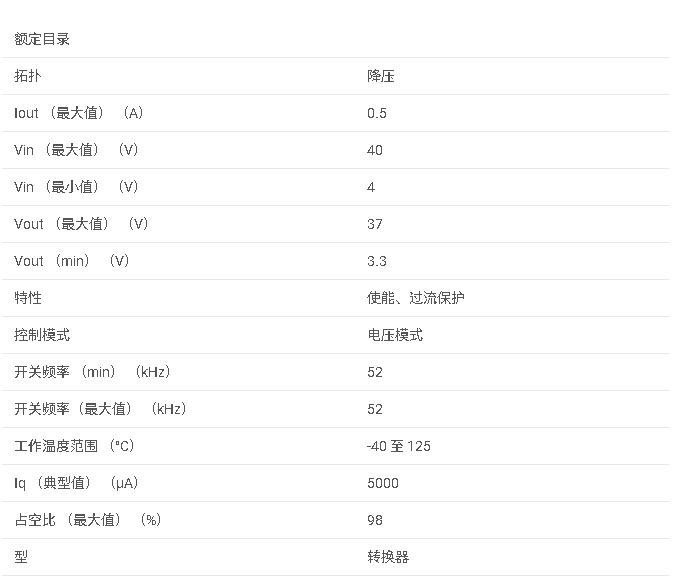

参数

方框图

‌1. 产品概述‌
LM2574系列是德州仪器（TI）推出的单片集成降压（Buck）开关稳压器，具有高效率、宽输入电压范围（LM2574: 4.5-40V；LM2574HV: 4.5-60V）和0.5A输出电流能力。提供固定输出电压（3.3V/5V/12V/15V）和可调版本（1.23V-37V/57V HV）。

‌2. 关键特性‌

• ‌高效率‌：最高达88%（12V/15V版本），替代线性稳压器
• ‌简化设计‌：仅需4个外部元件（电感、二极管、输入/输出电容）
• ‌保护功能‌：热关断、逐周期电流限制
• ‌工作频率‌：52kHz固定频率振荡器
• ‌低待机电流‌：50μA（典型值）

‌3. 典型应用‌

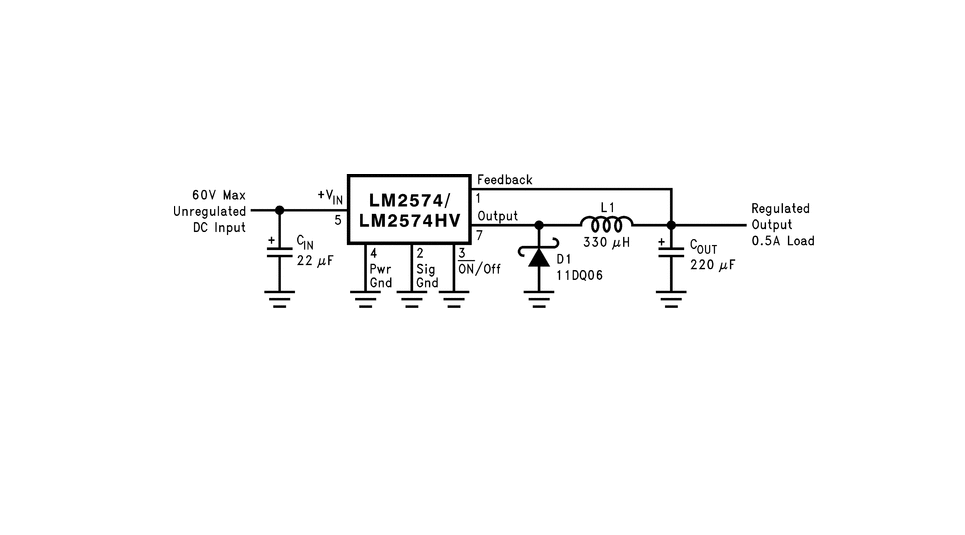

• ‌降压稳压器‌：标准Buck电路配置
• ‌负压转换器‌：Buck-Boost拓扑生成负输出（如-12V）
• ‌预稳压器‌：为线性稳压器提供高效前级

‌4. 设计要点‌

• ‌电感选择‌：需根据负载电流和输入电压范围查表选择（如330μH对应0.4A负载）
• ‌输出电容‌：推荐100-470μF低ESR电解电容，电压额定值≥1.5倍输出电压
• ‌二极管‌：需选用快恢复或肖特基二极管（如1N5817/SR102）

‌5. 封装与热管理‌

• ‌封装选项‌：8引脚PDIP和14引脚SOIC
• ‌热设计‌：依赖PCB铜箔散热，θJA为60.4°C/W（PDIP）和77.1°C/W（SOIC）

‌6. 版本对比‌

• ‌TPS560430‌：新一代替代产品，具有更高效率、更低BOM成本和更小尺寸

‌7. 文档结构‌
包含特性说明、电气参数（绝对最大额定值、热阻等）、典型应用电路、布局指南及订购信息。
