如何区别断路器壳架电流、额定电流和整定电流

来源：低压电器杂谈；作者：宾昭平

最近大家讨论比较多的话题是如何区别断路器壳架电流、额定电流和整定电流，以及三者之间有何联系。

比如当你看到NSX100N-TM80D断路器的面板时，NSX100N的数字“100”，TM80D的数字80，以及56/80分别代表什么含义呢？

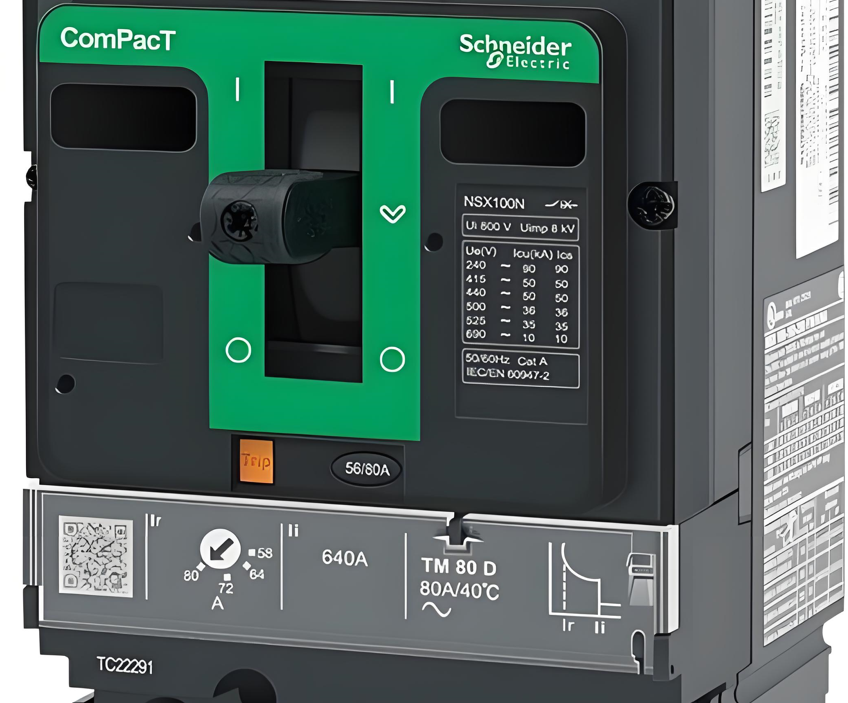

图1 NSX100N-TM80D断路器面板

对于Compact NSX100N塑壳断路器，它可以安装16A~100A共8种热磁式脱扣器，见图2和图3。

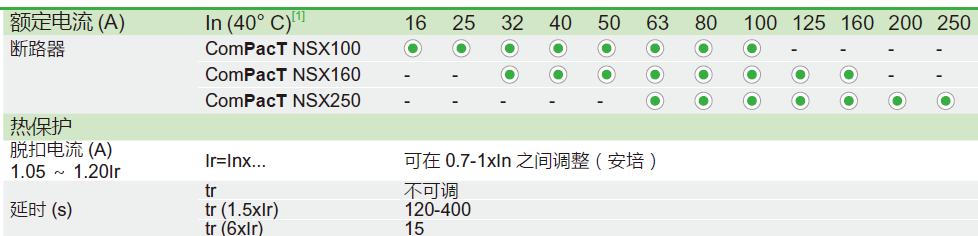

图2 NSX断路器热磁脱扣器额定电流

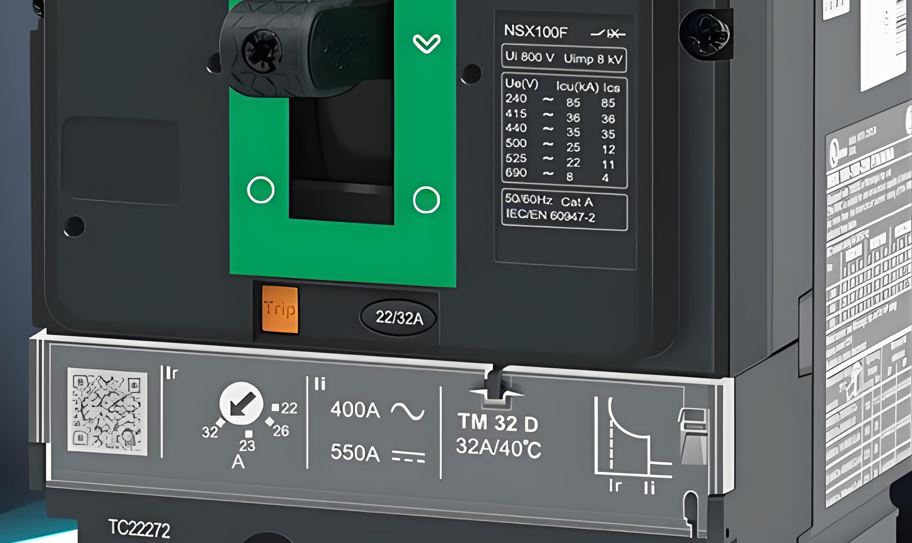

图3 NSX100N-TM32D断路器面板

实际上每种脱扣器的额定电流就是该型号断路器的额定电流，而100A是该型号断路器的壳架电流，例如NSX100N-TM32D的壳架电流是100A，断路器额定电流是32A。

为什么这么说呢？

因为，在产品标准GB/T14048.2中，低压断路器的额定电流就是其额定不间断电流Iu，也等于约定自由空气发热电流Ith。

额定不间断电流Iu是指：断路器主触头保持闭合且承载稳定电流超过8h（数周、数月甚至数年）而不会分断的电流；

约定自由空气发热电流是：指在室内无气流和外部辐射的空气中进行温升试验的最大电流值。

对于NSX100N-TM80D断路器而言，其长期能承载的电流是80A而不是100A，因为如果承载100A的电流，意味断路器已经过载100/80=1.25倍，在2小时内跳闸的可能性非常大。

在施耐德《电气装置应用设计指南》2017版的H章中，对于可以配备不同电流整定值的过电流脱扣器的断路器，能够适用于承受最高的过电流脱扣器整定电流值，就是该断路器的壳架电流。

举个例子，NSX100断路器可以安装16/25/32/40/50/63/80/100A共8个电流档的热磁式脱扣器，能安装脱扣器的最大电流是100A，那么其壳架电流就是100A。

设计指南还以NSX630-Mirologic6.3E 400电子式脱扣器断路器为例，给出了壳架电流、额定电流和整定电流的关系，见图4。

对于电子式脱扣器，其整定电流范围为0.4~1.0倍断路器额定电流。

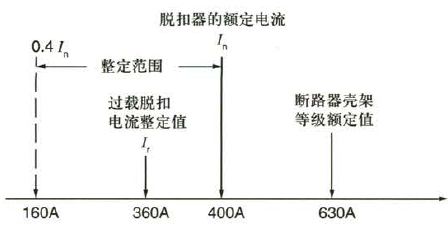

图4 NSX630-Mic400的电流关系

回到前面NSX100N-TM80D断路器，其面板上的电流值我们用不同颜色的方框标记如下，见图5。

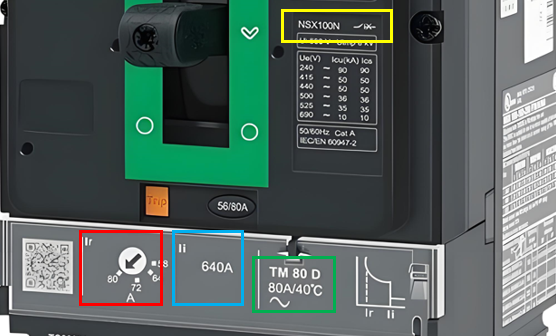

图5 NSX100N-TM80D断路器电流区域

黄色方框内数字代表的是该断路器的壳架电流，其大小等于该型号断路器所能安装的脱扣器的最大电流值；

绿色方框内数字代表的是该断路器的额定电流，其大小等于脱扣器额定电流，意味着断路器在该电流下可以长期运行（基于环温40℃）；

红色方框内数字代表该断路器的过载保护整定电流范围，比如TM80D脱扣器的整定电流范围为0.7~1.0倍额定电流，即56A~80A；

蓝色方框内数字代表该断路器的磁脱扣电流值，NSX100N-TM80D的磁脱扣是固定值640A。

综上所述，区分断路器壳架电流和额定电流最直接的方法，就是判断该型号断路器在该电流下能否长期运行，而过载保护整定电流一般有整定范围，相对容易识别，三者符合如下关系：过载保护整定电流≤额定电流≤壳架电流。
