LM46000 3.5 - 60V、500mA 同步降压转换器数据手册

LM46000稳压器是一款易于使用的同步降压 DC-DC 转换器，能够在 3.5 V 至 60 V 的输入电压范围内驱动高达 500 mA 的负载电流。LM46000 在非常小的解决方案尺寸中提供卓越的效率、输出精度和压差。扩展系列提供 1 A 和 2 A 负载电流选项，采用引脚对引脚兼容封装。采用峰值电流模式控制，以实现简单的控制环路补偿和逐周期电流限制。可编程开关频率、同步、电源正常标志、精密使能、内部软启动、可扩展软启动和跟踪等可选功能为广泛的应用提供了一个灵活易用的平台。轻负载下的不连续导通和自动频率调制提高了轻负载效率。该系列需要很少的外部元件，引脚排列允许简单、最佳的 PCB 布局。保护功能包括热关断、V抄送欠压锁定、逐周期电流限制和输出短路保护。LM46000器件采用 16 引脚引线式 HTSSOP （PWP） 封装（6.6 mm × 5.1 mm × 1.2 mm），引脚间距为 0.65 mm。与 LM46001、LM46002、LM43603、LM43602、LM43601 和 LM43600 引脚对引脚兼容。
*附件：lm46000.pdf

特性

• 24μA 稳压静态电流
• 轻负载时效率高（DCM 和 PFM）
• 符合 EN55022/CISPR 22 EMI 标准
• 集成同步整流
• 可调频率范围：200 kHz 至 2.2 MHz（默认 500 kHz）
• 频率与外部时钟同步
• 内部补偿
• 与陶瓷、聚合物、钽和铝电容器的几乎任何组合都保持稳定
• Power-Good 标志
• 软启动至预偏置负载
• 内部软启动：4.1 ms
• 通过外部电容器实现可延长的软启动时间
• 输出电压跟踪能力
• Precision Enable 对系统 UVLO 进行编程
• 具有打嗝模式的输出短路保护
• 过热热关断保护

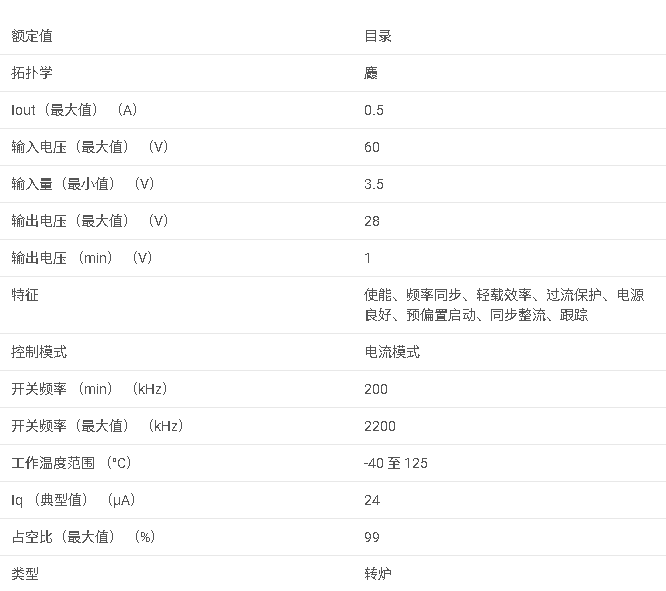

参数

方框图

1. 概述

LM46000是一款3.5V至60V输入、0.5A输出的同步降压DC-DC转换器，具有高效率、小尺寸和易于使用的特点。

2. 主要特性

• ‌高效率‌：在轻载下采用不连续导通模式（DCM）和脉冲频率调制（PFM），提高能效。
• ‌宽输入电压范围‌：支持3.5V至60V的输入电压。
• ‌可调开关频率‌：开关频率可调范围为200kHz至2.2MHz，默认频率为500kHz。
• ‌多种保护功能‌：包括过温保护、VCC欠压锁定、逐周期电流限制和输出短路保护。
• ‌同步整流‌：集成同步整流器，减少功耗。
• ‌软启动‌：内置软启动功能，支持外部电容扩展软启动时间。

3. 应用领域

• 工业电源供应
• 电信系统
• 汽车电源供应（12V和24V系统）
• 商业车辆电源供应
• 宽范围VIN调节
• 高效率点载调节

4. 功能框图

功能框图展示了LM46000的主要组成部分，包括误差放大器、PWM控制器、同步整流器、软启动电路、过温保护等。

5. 电气特性

• ‌输入电压范围‌：3.5V至60V
• ‌输出电压范围‌：可调
• ‌输出电流‌：最大0.5A
• ‌静态电流‌：在非切换模式下，典型值为13μA
• ‌热关断温度‌：约160°C

6. 典型应用电路

文件提供了LM46000的典型应用电路图，展示了如何配置外部元件如电感、电容、电阻等，以实现所需的电压转换和保护功能。

7. 布局指南

• ‌旁路电容‌：建议将输入和输出旁路电容尽可能靠近LM46000的相应引脚放置。
• ‌反馈电阻‌：反馈电阻应靠近FB引脚放置，以减少噪声干扰。
• ‌热管理‌：利用IC的裸露焊盘进行热管理，通过热过孔连接到PCB的接地层。

8. 封装与订购信息

LM46000提供16引脚HTSSOP封装，工作温度范围为-40°C至125°C。可订购的部件编号包括LM46000PWP等。
