LM73606-Q1 符合汽车标准的 3.5V 至 36V、6A 同步降压

LM73605-Q1/LM73606-Q1 系列器件是易于使用的同步降压 DC/DC 转换器，能够从 3.5 V 至 36 V 的电源电压驱动高达 5 A （LM73605-Q1） 或 6 A （LM73606-Q1） 的负载电流。LM73605-Q1/LM73606-Q1 在非常小的解决方案尺寸中提供卓越的效率和输出精度。采用峰值电流模式控制。其他功能，如可调开关频率、与外部时钟同步、电源正常标志、精密使能、可调软启动和跟踪，为各种应用提供了灵活易用的解决方案。轻负载时的自动频率折返和可选的外部偏置提高了整个负载范围内的效率。该系列需要很少的外部元件，并具有专为简单 PCB 布局而设计的引脚布局，具有最佳的 EMI 和热性能。保护功能包括热关断、输入欠压监视、Cycle-Cy-Cycle 电流限制和打嗝短路保护。LM73605-Q1 和 LM73606-Q1 器件引脚对引脚兼容，可轻松调节电流。
*附件：lm73606-q1.pdf

特性

• 符合 AEC-Q100 标准，适用于汽车应用
  • 器件温度等级 1：-40°C 至 +125°C 环境工作温度
  • 器件 HBM ESD 分类等级 2 kV
  • 器件 CDM ESD 分类等级 C5
• 可湿性侧面 QFN 封装 （WQFN）
• 低 EMI 和低开关噪声
• 低静态电流
  • 关断时为 0.8 μA（典型值）
  • 空载活动模式下为 15 μA（典型值）
• 宽电压转换范围：
  • t 最小 = 60 ns（典型值）
  • t OFF-MIN （最小） = 70 ns（典型值）
• 低 MOSFET 导通电阻：
  • R DS_ON_HS = 53 mΩ（典型值）
  • R DS_ON_LS = 31 mΩ（典型值）
• 可调频率范围：350 kHz 至 2.2 MHz
• 引脚可选的自动模式或强制 PWM 模式
• 启动到预偏置负载、固定或可调软启动时间和跟踪
• 可同步至外部时钟、内部补偿、电源正常标志和精密使能
• 逐周期电流限制、打嗝、UVLO 和热关断保护

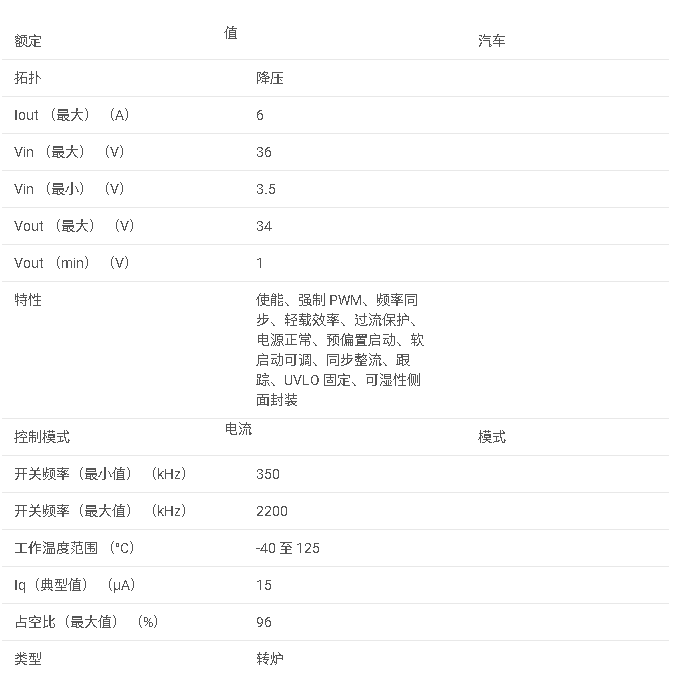

参数

方框图

1. 产品概述

LM73606-Q1是一款适用于汽车和工业应用的高性能同步降压DC-DC转换器，能够驱动高达6A的连续负载电流。该转换器具有宽输入电压范围（3.5V至36V）、高效率、低噪声和低静态电流等特点，并通过了AEC-Q100认证，适用于-40°C至+125°C的环境温度范围。

2. 主要特性

• ‌高电流能力‌：最大连续负载电流6A。
• ‌宽输入电压范围‌：3.5V至36V。
• ‌高效率‌：采用同步整流技术，提高效率。
• ‌低静态电流‌：在关闭模式下低至0.8μA，无负载激活模式下为15μA。
• ‌可调开关频率‌：频率范围从350kHz到2.2MHz，支持外部时钟同步。
• ‌多种保护功能‌：包括输入欠压锁定（UVLO）、过温保护、逐周期电流限制、短路保护和hiccup模式。
• ‌高精度输出‌：±1%的输出电压精度。
• ‌小尺寸封装‌：30引脚WQFN湿侧引脚无铅封装，适合高密度PCB布局。

3. 应用领域

• ‌汽车分布式电源应用‌：为汽车电子设备提供稳定电源。
• ‌电池供电的应用‌：延长电池续航时间，提高系统效率。
• ‌通用宽输入电压应用‌：适用于需要宽电压输入范围的工业和商业设备。

4. 功能描述

• ‌同步整流‌：集成高侧和低侧MOSFET，减少功率损耗，提高效率。
• ‌工作模式‌：支持自动模式和FPWM模式，根据负载情况自动调整以优化效率。
• ‌软启动和跟踪‌：提供可调软启动时间，避免启动时的电流冲击，并支持输出电压跟踪功能。
• ‌内部补偿‌：减少外部元件数量，简化电路设计。
• ‌电源良好（PGOOD）标志‌：用于指示输出电压是否处于正常范围。

5. 设计考虑

• ‌输出电压设置‌：通过反馈电阻分压器调整输出电压。
• ‌开关频率选择‌：根据应用需求选择合适的开关频率，以平衡效率和开关损耗。
• ‌外部元件选择‌：包括输入和输出电容器、电感器等，需根据具体应用场景进行选择。
• ‌布局与热设计‌：合理的PCB布局和热设计对于确保转换器的稳定工作和延长使用寿命至关重要。

6. 封装与订购信息

LM73606-Q1采用30引脚WQFN封装，提供多种封装选项和订购代码，以满足不同应用需求。

7. 社区资源与支持

• ‌TI E2E™支持论坛‌：提供工程师之间的交流和TI专家的技术支持。
• ‌WEBENCH® Power Designer‌：支持定制设计，包括电气和热仿真，以及PDF报告生成，简化设计流程。

LM73606-Q1以其出色的性能、灵活的配置和可靠的保护功能，成为汽车和工业应用中需要高效、稳定电源管理的理想选择。
