TPS65920 和 TPS65930 器件是用于 OMAP 和其他移动应用的电源管理 IC。这些器件包括电源管理、通用串行总线（USB）高速（HS）收发器、发光二极管（LED）驱动器、模数转换器（ADC）、实时时钟（RTC）和嵌入式电源控制（EPC）。此外，该TPS65930还包括一个完整的音频编解码器，带有两个数模转换器（DAC）和两个 ADC，用于实现双语音通道，以及一个立体声下行链路通道，可通过多种格式互连声音（I2S）/时分多路复用（TDM）接口播放所有标准音频采样率。
*附件：tps65920.pdf

这些优化的器件支持 OMAP 应用处理器的电源和外设要求。这些器件的电源部分包含三个降压转换器，其中两个可通过专用的 SmartReflex 3 类接口控制、多个低压差（LDO）稳压器、一个用于管理 OMAP 电源定序要求的 EPC，以及一个 RTC 和备份模块。当主电源不存在时，RTC 可以由备用电池供电，并且这些设备包括一个纽扣电池充电器，可根据需要为备用电池充电。

USB 模块提供 HS 2.0 OTG 收发器，适合直接连接到 OMAP UTMI+ 低引脚接口（ULPI），带有集成电荷泵，完全支持车载套件 CEA-936A 规范。一个 ADC 用于监控进入器件的信号，例如电源电压，并提供两个额外的外部 ADC 输入供系统使用。

这些器件提供驱动电路，为两个 LED 电路供电，这些电路可以照亮面板或提供用户指示灯。驱动器还提供脉宽调制（PWM）电路，以控制 LED 的照明水平。键盘接口实现了内置扫描算法，以解码基于硬件的按键并减少软件使用，并具有多个额外的通用输入/输出设备（GPIO），当配置为输入时，这些设备可用作中断。

特性

权力：
- 3 个高效降压转换器
- 四个用于时钟和外设的外部线性 LDO
- SmartReflex 动态电压管理
音频（仅限 TPS65930 设备）：
- 差分输入主麦克风
- 单声道辅助/FM 输入
- 用于 D 类（立体声）的外部预驱动器
- TDM 接口
- 自动液位控制（ALC）
- 数字和模拟混音
- 16 位线性音频立体声 DAC（96、48、44.1 和 32 kHz 及其衍生产品）
- 16 位线性音频立体声 ADC（48、44.1 和 32 kHz 及其衍生产品）
- Carkit （车载）
USB接口：
- 符合 USB 2.0 On-the-Go （OTG）标准的 HS 收发器
- 12 位通用收发器宏接口 ULPI
- USB 电源（用于 VBUS 的 5V 电荷泵）
- 美国消费电子协会（CEA）-2011： OTG 收发器接口规范
- CEA-936A： Mini-USB 模拟车载套件规格
附加功能：
- 用于两个外部 LED 的 LED 驱动电路
- 2 个外部 10 位 MADC 输入
- 实时时钟（RTC）和保留模块
- 高中 I^2^C 串行控制
- 热关断和热晶片检测
- 键盘接口（最多 6 × 6）
- 外部振动器控制
- 15 个 GPIO
- 0.65mm 间距、139 引脚、10mm × 10mm 封装
充电器：
- 备用电池充电器
应用
- 智能手机
- 片
- 工业
- 手持式系统

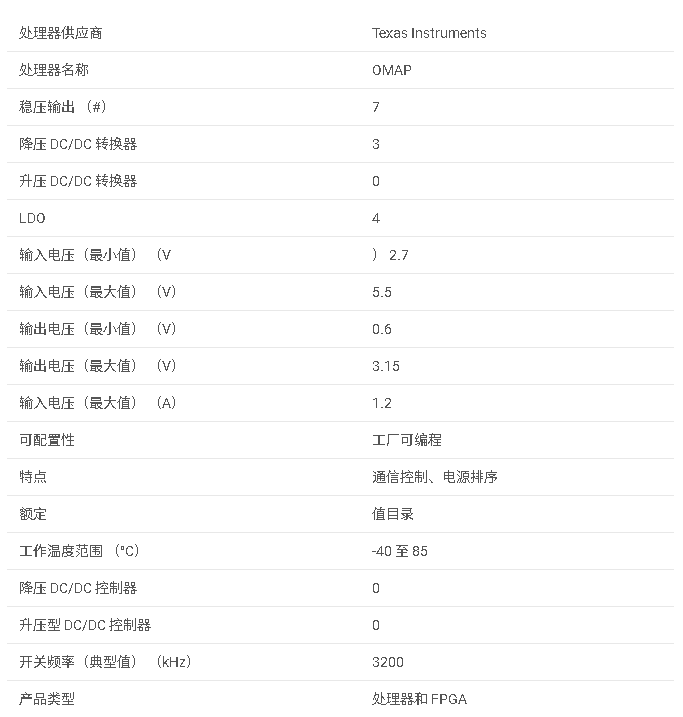

参数

方框图

1. 产品概述

‌设备类型‌：集成电源管理/音频编解码器（TPS65930仅包含音频编解码器）
‌应用‌：智能手机、平板电脑、手持系统等
‌主要特性‌：
- USB电源供应（5-V电荷泵）
- 三个高效降压转换器
- 四个外部线性低压差（LDO）调节器
- 消费者电子协会（CEA）-2011和CEA-936A规格支持
- 智能反射（SmartReflex™）动态电压管理
- TPS65930特有功能：
  - 差分输入主麦克风
  - LED驱动电路
  - 音频编解码器

2. 功能模块

‌电源管理‌：包括三个降压转换器、多个LDO调节器、嵌入式电源控制（EPC）等
‌USB模块‌：高速USB2.0收发器，符合OTG标准，支持carkit接口
‌音频模块‌（TPS65930特有）：
- 差分输入主麦克风
- 类D立体声音频放大器预驱动器
- 立体声下行链路模块
- 上行链路模块，包括麦克风偏置和放大
