TPS650003 2.25MHz降压转换器,带双LDOs和SVS电源管理

时间:2025-04-28 15:57

人气:

作者:admin

标签:   电源管理  ldo  单芯片  PWM

导读:TPS6500xx 器件是适用于便携式的单芯片电源管理 (PWM) IC 应用。这两款器件都结合了一个降压转换器和两个低压差 (LDO) 监管 机构。降压转换器在轻负载时进入低功耗模式,以实现最...

TPS6500xx 器件是适用于便携式的单芯片电源管理 (PWM) IC 应用。这两款器件都结合了一个降压转换器和两个低压差 (LDO) 监管 机构。降压转换器在轻负载时进入低功耗模式,以实现最高效率 在尽可能宽的负载电流范围内。对于低噪声应用,这些器件可以 通过引脚强制进入固定频率 PWM。降压转换器体积小,因为它 小型电感器电容器。降压转换器具有用于排序的电源良好状态输出。 LDO 可提供 300 mA 电流,并在 1.6 V 至 6 V 的输入电压范围内工作。A 降级 转换器或主电池可以直接为 LDO 供电。降压转换器和 LDO 具有 独立的电压输入,可实现最大的设计和排序灵活性。
*附件:tps650003.pdf

TPS65001 通过添加电源电压监控器 (SVS) 来扩展功能。自 最大限度地提高 SVS 的灵活性,复位电压由两个外部电阻器设置,并且 reset time 由一个小的外部电容器设置。对于外部控制,SVS 可以使用其 /手动复位输入,用于连接按钮。

TPS65000 采用 16 引脚无铅封装(3 mm × 3 mm QFN)。TPS65001是 采用 20 引脚无铅封装(3 mm × 3 mm QFN)。

特性

  • 降压转换器:
    • V范围:2.3 V 至 6 V
    • 用于降低 EMI 的扩频时钟 (SSC) 生成
    • 2.25MHz 固定频率作
    • 600mA 或 1A (TPS650061) 输出电流
  • 低压差 (LDO):
    • V范围:1.6 V 至 6 V
    • 可调输出电压
    • 高达 300mA 的输出电流
    • 独立的电源输入和使能
  • 电源电压监控器 (TPS65001)
    • 按钮的手动复位输入
    • 可调复位时间
    • 可调复位电压
  • 3 mm × 3 mm 16 引脚 WQFN 封装 (TPS65000)
  • 3 mm × 3 mm 20 引脚 WQFN 封装 (TPS65001)
  • 应用
    • 负载点
    • 嵌入式处理器功率
    • 手机
    • 智能手机
    • PDA
    • 掌上电脑
    • 便携式媒体播放器

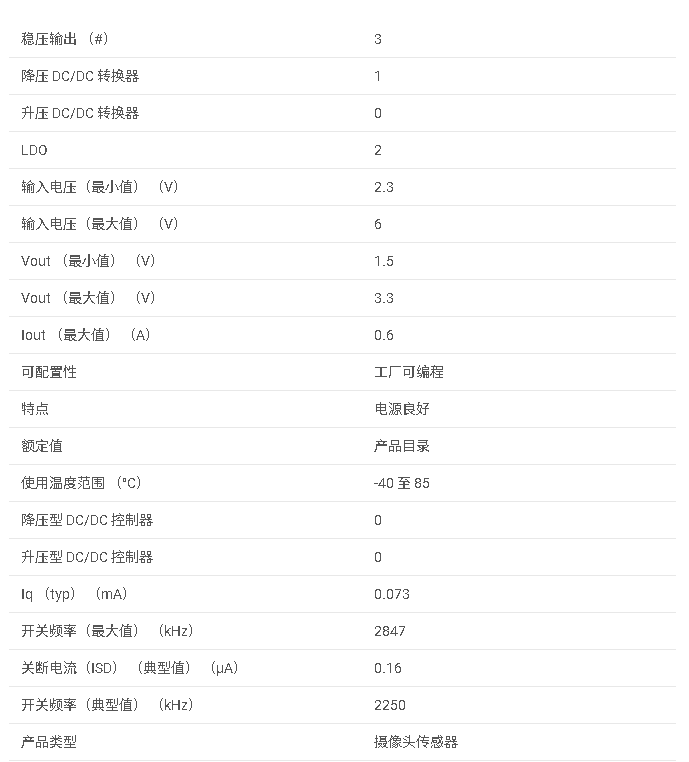

参数

方框图

1. 概述

TPS650003是一款集成了一个降压转换器(DC-DC)和两个低压差线性稳压器(LDO)的单芯片电源管理IC,专为便携式应用设计。该器件结合了高效率和低噪声特性,适用于需要稳定电源供应的各种便携式设备。

2. 主要特性

  • 输入电压范围‌:2.3V至6V,适用于单节锂离子电池供电的应用。
  • 降压转换器‌:
    • 输出电流可达600mA。
    • 固定频率2.25MHz操作,减少外部元件尺寸。
    • 自动在PWM(脉冲宽度调制)和PFM(脉冲频率调制)模式之间切换,以优化轻载和重载条件下的效率。
  • 低压差线性稳压器(LDO) ‌:
    • 两个独立的LDO,每个可提供高达300mA的输出电流。
    • 具有独立的使能控制和电压输入,灵活性强。
    • 低噪声设计,适合供电给模拟和数字负载。
  • 其他功能‌:
    • 具有电源良好(PG)输出,指示DC-DC和LDO的输出状态。
    • 集成软启动电路,限制启动时的浪涌电流。
    • 小的封装尺寸(3mm x 3mm QFN),节省板上空间。

3. 应用

TPS650003适用于各种便携式应用,如:

  • 智能手机
  • 平板电脑
  • PDAs
  • 便携式媒体播放器
  • 嵌入式处理器电源

4. 典型应用电路

文档提供了TPS650003在多种应用中的典型电路图,包括与TMS32C2834x、TMS320C5504/05和OMAP-L13x等微处理器的配合使用。

5. 设计指南

  • 电感选择‌:推荐使用1.5μH至3.3μH的电感,具体值取决于应用条件和所需的性能优化。
  • 输出电容选择‌:建议使用低ESR的陶瓷电容,典型值为10μF至22μF,以确保稳定的输出电压和减少输出纹波。
  • 输入电容选择‌:需要至少10μF的陶瓷输入电容,以滤除输入电压的波动和噪声。

6. 布局建议

  • 输入和输出电容应尽可能靠近相应的引脚放置,以最小化环路面积和降低噪声。
  • 热焊盘应通过多个过孔连接到PCB的地平面,以提供良好的热散逸路径。
  • 反馈引脚(FB)的迹线应远离潜在的噪声源,以避免耦合干扰。

7. 封装与订购信息

TPS650003提供16引脚WQFN封装,具体订购信息包括器件状态、封装类型、引脚数量、环保计划和样品可用性等。

8. 文档支持

文档提供了详细的技术规格、应用信息、设计指南和布局建议,以及相关的社区资源和链接,以帮助用户更好地理解和使用该器件。

9. 注意事项

  • 在设计电路时,应确保所有外部元件均符合规格要求,并遵循布局和接地指南以确保最佳性能。
  • 在处理静电敏感器件时,应采取适当的静电防护措施,避免损坏器件。
