自动收发转换的RS-485接口电路及测试电路

自动收发转换的RS-485接口电路及测试电路

图1所示的虚线框中为接口电路，通过对真值表进行分析，其发送和接收过程为：当发送端DI=O时，DE/RE=1发送O电平，接收端RO=O；当发送端DI=1时，DE/RE=0，VA=VB=2.5V，接收端由于上拉电阻的作用RO=1。

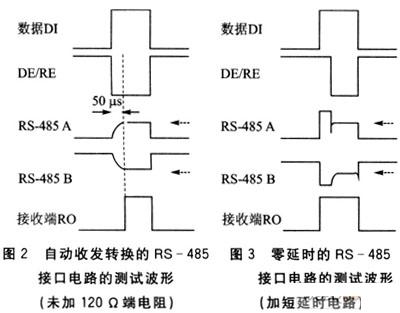

　　在此接口电路的TXo端加入1kHz的TTL方波对电路进行测试。未加入120Ω端电阻时，接口芯片的485-A和485-B脚都有约50μs的电压变化过程，如图2所示。接收端Ro波形的上升沿有明显的延迟约30～40μs(和数据发送端DI比较)，造成很大的传输误差；加入120Ω端电阻时，延迟明显缩小，约3μs。

此电路在发送高电平时，发送器处于高阻状态，总线上所有接口处于接收状态，总线是空闲的，允许其他接口发送数据，因此容易引入总线冲突。特别是连续发送高电平比特时，发送器处于高阻状态的时间越长，引入总线冲突的几率就越大。
