大家好！欢迎来到本期深视课堂。今天，我们将通过实际操作演示，带你一步步了解深视智能点激光位移传感器SD33/SD22系列的接线与安装技巧。别担心，跟着我们的步骤来，轻松搞定！

01物料准备

Testing Preparation

物料清单：深视智能SD33系列激光位移传感器（SD22系列操作相同），24V电源。

02操作讲解
Operation Explanation第一步

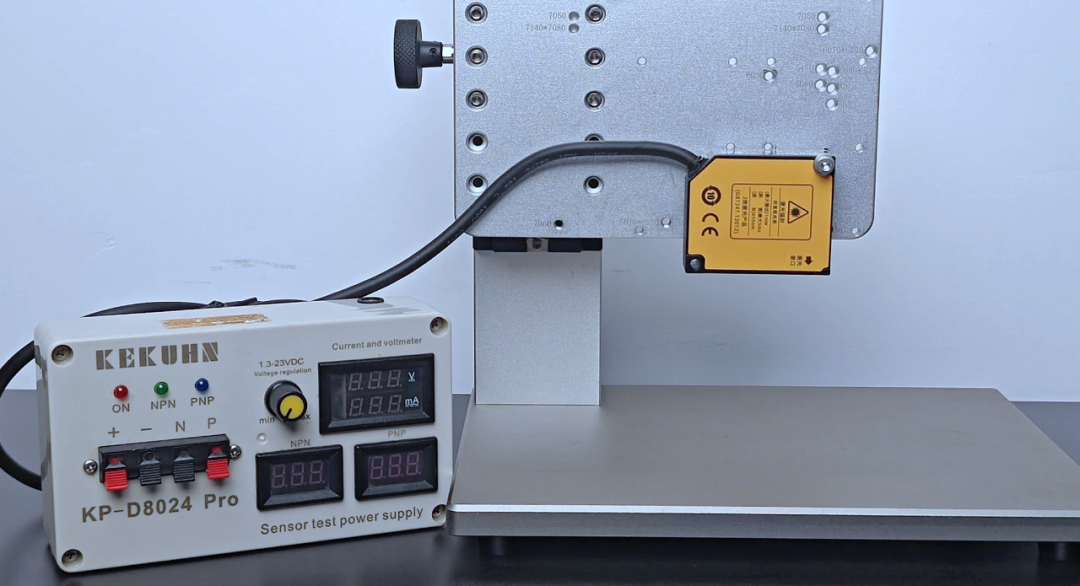

固定传感器

先将传感器稳固安装在所需的测量位置，确保安装牢固，避免后续测量过程中出现晃动影响精度。

第二步

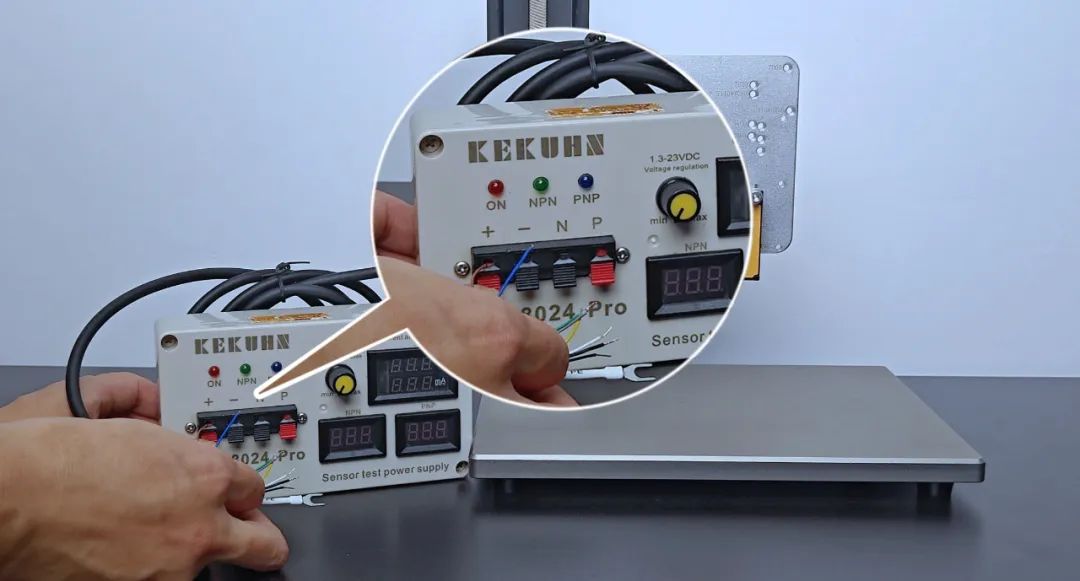

电源线连接

电源线连接遵循 “棕正蓝负” 的原则：

传感器的棕色线连接24V电源的正极；

传感器的蓝色线连接24V电源的0V负极。

第三步

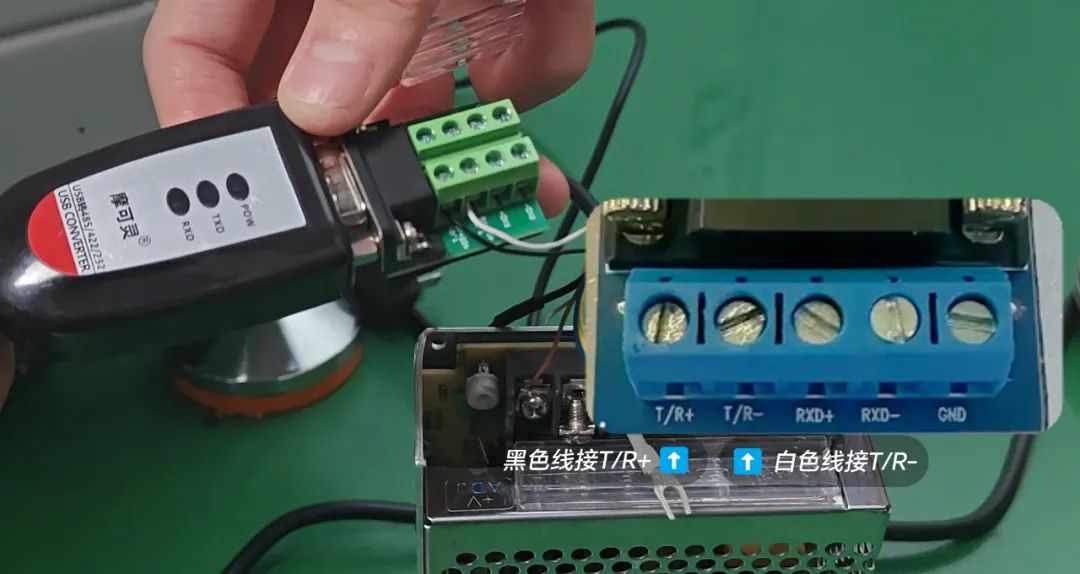

通讯线连接（RS485）

进行RS485通讯接线时：

传感器的黑色线连接通讯转换模块T/R+；

传感器的白色线连接通讯转换模块T/R-。

第四步

其他接线方式（SD33系列专属）

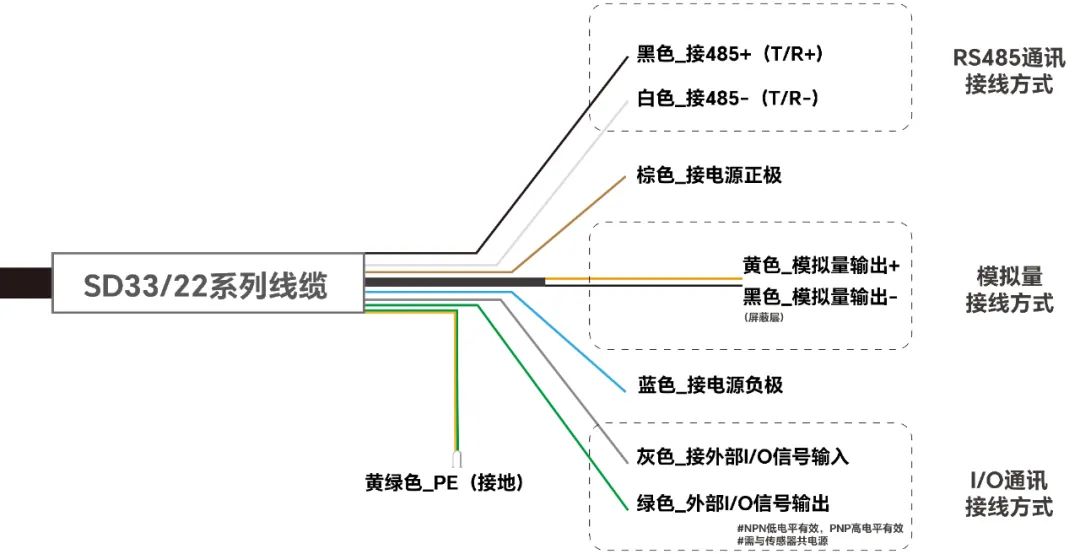

SD33系列激光位移传感器还提供模拟量输出和IO信号输入输出的接线方式，大家可以根据产品附带的接线图示进行对应接线操作。

第五步

状态确认（指示灯含义速查）

接通电源后，我们可以通过观察传感器指示灯的状态来判断设备是否正常，各指示灯含义如下：

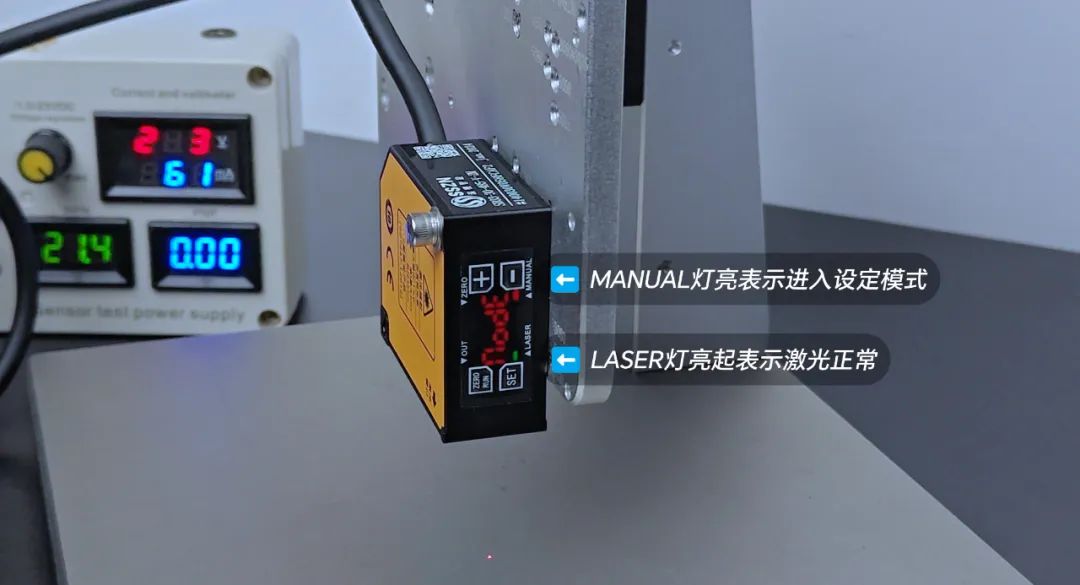

LASER灯亮：表示激光正常发射，设备光学系统工作正常；

MANUAL灯亮：说明传感器进入设定模式，可进行相关参数设置；

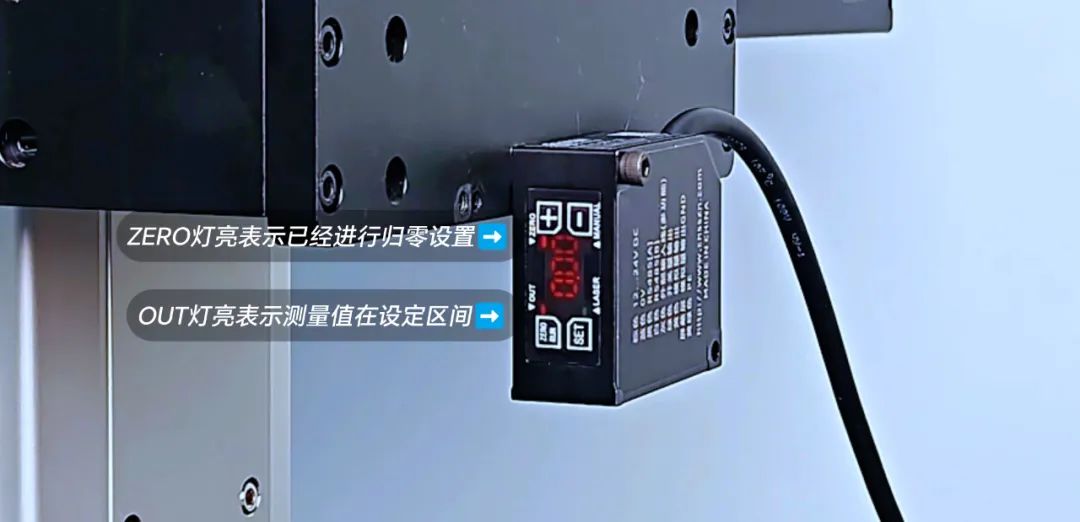

OUT灯亮：代表测量值处于设定的范围区间内；

ZERO灯亮：表示传感器已经完成归零设置。

通过以上清晰的步骤演示和说明，相信大家已经能够快速完成SD33系列和SD22系列激光位移传感器的接线与安装操作。按照步骤操作，能有效提高安装效率和准确性哦！若操作过程中还有接线细节、安装适配等疑问，欢迎扫码咨询深视在线技术支持，专业工程师会为您提供一对一详细解答，帮您轻松解决实操难题！
