MCS1823超小尺寸线性霍尔效应电流传感器 数据手册

MCS1823 是一款用于交流或直流电流采样的线性霍尔效应电流传感器 IC。其霍尔阵列为差分式，可以抵消杂散磁场。

该器件的低电阻 (0.6mΩ) 原边导体允许大电流在包含高精度霍尔传感器的IC附近流动。该电流产生磁场，并由集成的霍尔传感器在两个不同的点采样。然后，两点之间的磁场差被转换为与施加电流成比例的电压。旋转电流技术适用于低稳定偏移应用。

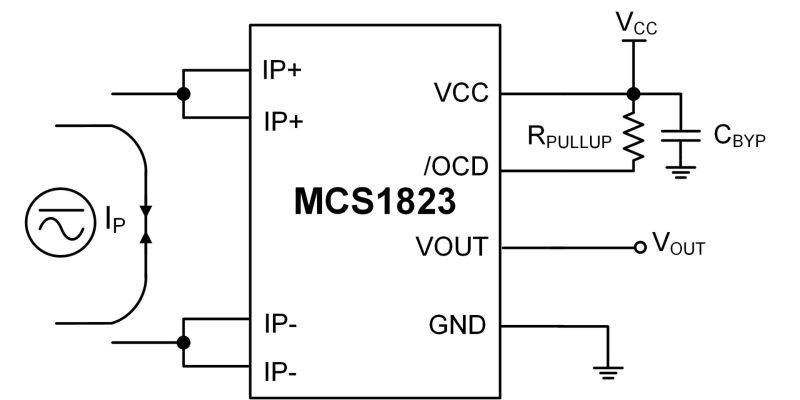

MCS1823 还集成了过流检测 (OCD) 功能，可轻松监测系统的过流事件。

其小尺寸节省了电路板面积，使器件非常适合空间受限应用。MCS1823采用超小尺寸 TQFN-12 (3mmx3mm) 封装。
*附件：MCS1823数据手册.pdf

产品特性和优势

• 3.3V 或 5V 单电源供电可选
• 通过差分传感方法避免外部磁场干扰
• 0.6mΩ 内部导体电阻
• 总体精度：±2.5%
• 5A 至 50A 范围（单向或双向电流可选）
• 120kHz 带宽
• 自定义过流检测(OCD)功能，50% 至 240% IPMAX可调范围
• 快速 OCD（1μs响应时间）
• 输出与AC 或DC电流成比例
• 输出为比率或绝对输出电压两种可选
• 精度由工厂校准
• 无磁滞
• 采用 TQFN-12 (3mmx3mm) 封装
