MCS1805数据手册# 线性霍尔效应电流传感器，具有

MCS1805 是一款用于交流（AC）或直流（DC）电流采样的线性霍尔效应电流传感器 IC，其霍尔阵列为差分式，可以抵消杂散磁场。

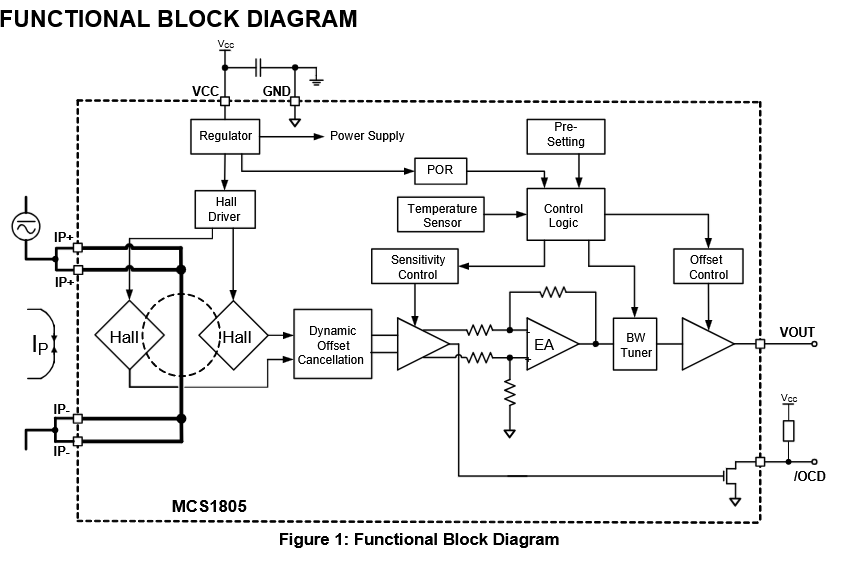

该器件的低电阻原边导体允许大电流在包含高精度霍尔传感器的 IC 附近流动。该电流产生磁场，并由集成的霍尔传感器在两个不同的点采样。然后，两点之间的磁场差被转换为与施加电流成比例的电压。其间采用了旋转电流技术以实现稳定的低偏移。

MCS1805 可实现原边导电路径引脚和传感器引线之间的电流隔离，因此可取代光隔离器或其他隔离器件。

MCS1805 还集成了快速过流检测 (OCD) 功能，可轻松监控系统的过流 (OC) 事件。

MCS1805 最大限度地减少了所需的外部元器件。它采用 SOIC-8 封装，占板面积小，非常适合空间受限应用
*附件：MCS1805数据手册.pdf

产品特性和优势

• 3.3V 或 5V 单电源供电选项
• 通过差分采样避免外部梯度磁场的影响
• 超低噪声密度
• 3kVRMS 最小隔离电压
• 580VRMS 最大工作电压
• 总精度为 ±2.5%
• 5A 至 50A 双向或单向电流范围
• 120kHz 带宽
• 可定制过流检测 (OCD)功能，检测范围为额定电流 (I PMAX ) 的 50% 至 240%
• 快速 OCD，响应时间为 1μs
• 输出电压 (V OUT ) 与交流或直流电流成比例
• 电源电压按比率输出
• 精度由工厂校准
• 采用 SOIC-8 封装
