ST 意法半导体 1.5MP近红外低功耗光车用全局快门

VB56G4A 是一款 1.5 MP像素全局快门图像传感器，专为汽车驾驶员监控应用。使用卓越的 3D 堆叠技术和 ST 专利工艺，传感器执行在近红外区域（940 nm）表现出色。因背面照明技术 (BSI)及其出色的灵敏度，VB56G4A 可以使用一个简单的 LED 或 VCSEL 进行操作。因此非常适用于驾驶监控系统 (DMS)等应用。

且为了利于客户评估验证影像品质，ST 推出小型化开发板 (CX3)_如下图：

►场景应用图

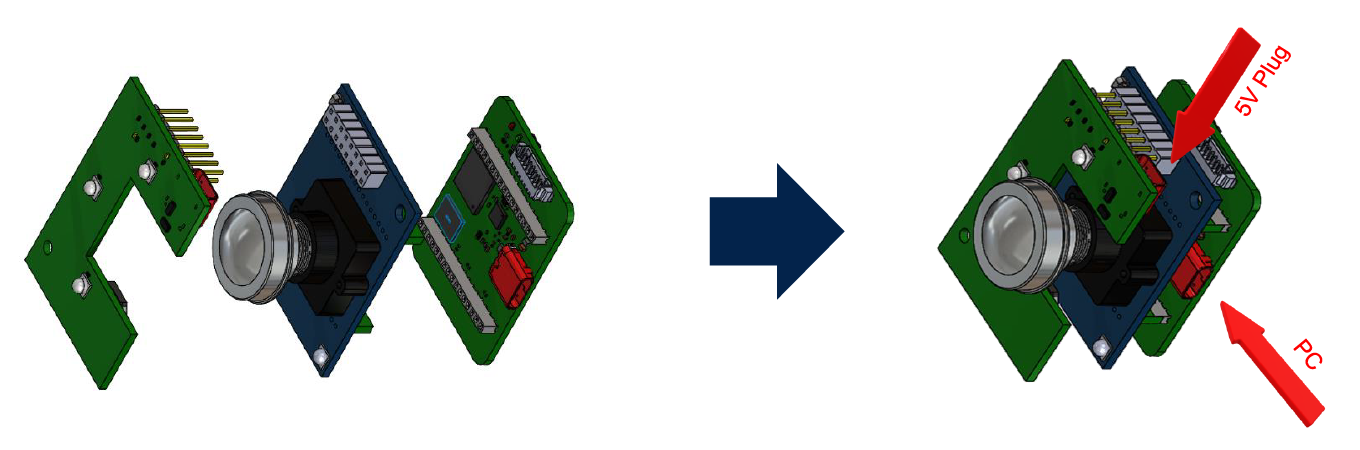

►产品实体图

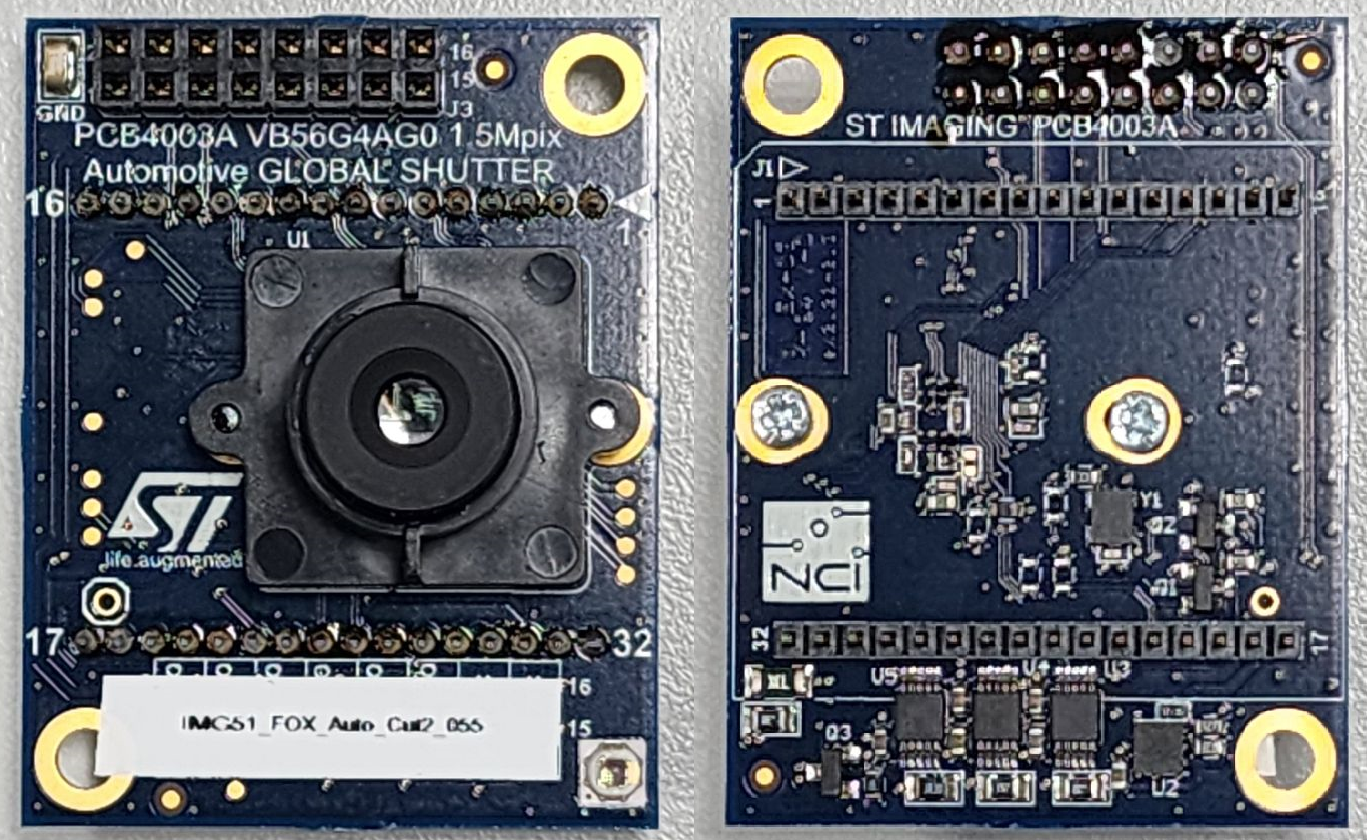

►展示板照片

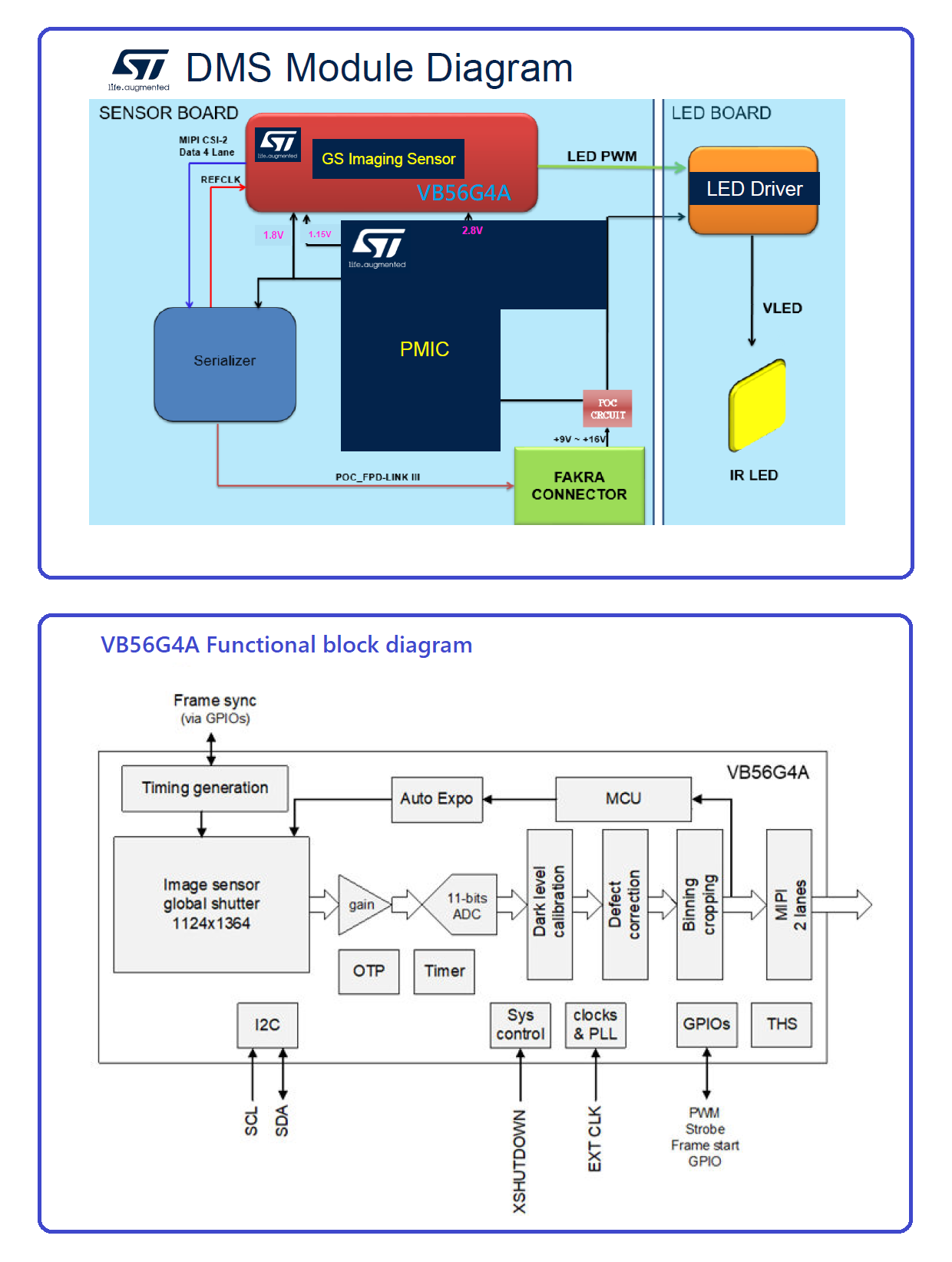

►方案方块图

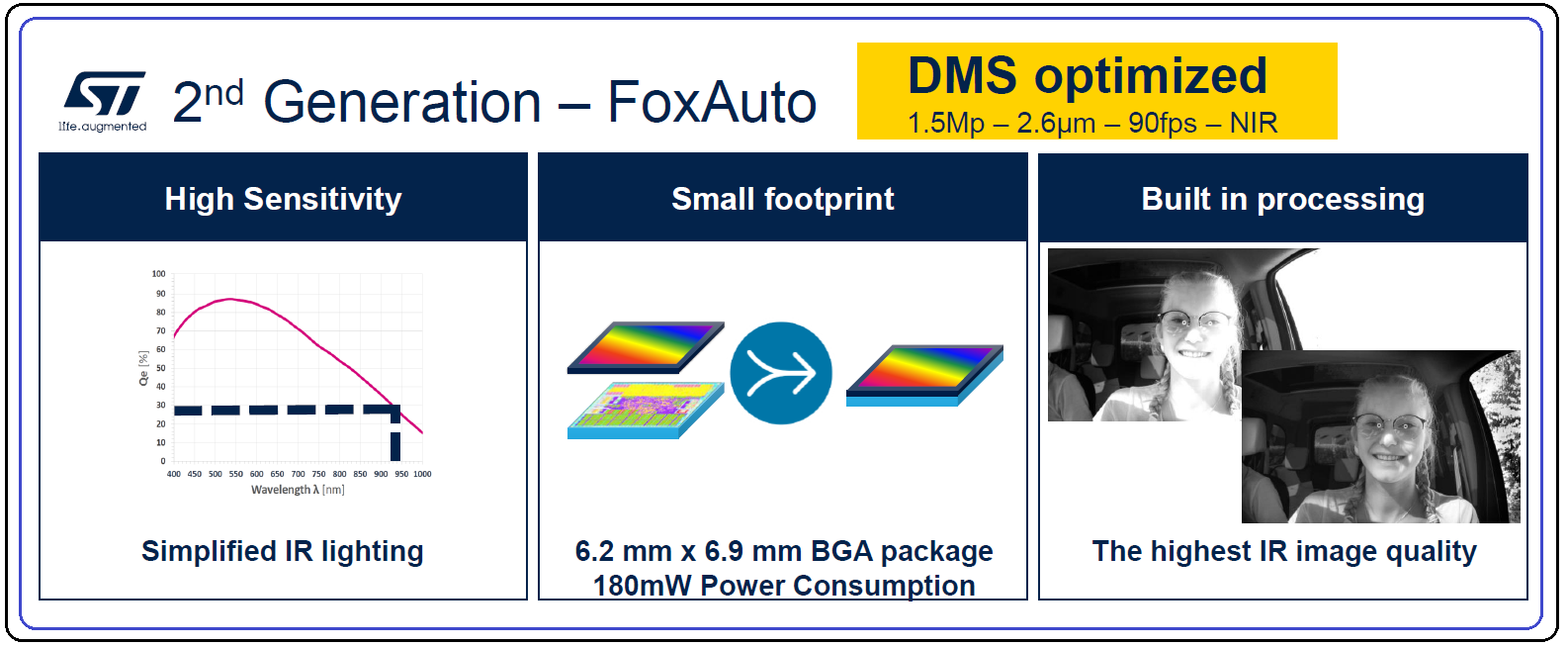

►核心技术优势

1.) 高灵敏度 : 提高的量子效率 (Quantum efficiency ),大大的提高在不可见光 (Near IR)的表现

，且拥有较高的调制转换函数(High MTF)

2.) 体积小的封装 (Small footprint) : Stack BSI

3.) 嵌入式 ISP :

-5x5 动态缺陷像素校正

_自动曝光控制

4.) 机器视觉应用支持

_24x14 区域统计

_4 个帧上下文、快速切换和序列

_LED 频闪控制输出，灵活的时序

►方案规格

Automotive compliancy

• AEC-Q100 grade 2

• Operating junction temperature: -40°C to 125°C

封装体积小的 1.5 兆像素图像传感器

• 全局快门架构，3D 堆叠传感器 40 nm/65 nm

• 2.61 µm x 2.61 µm BSI（背照式）像素

• 1.5 兆像素单色传感器 (1124 x 1364)

封装：OBGA

• 尺寸：6.2 毫米 x 6.9 毫米

易于集成

• 内建自动曝光功能

• 可编程序列 : 4-frame contexts

• 8 个可编程 GPIO

_NIR（近红外）照明控制输出，与传感器积分周期同步

_PWM（脉冲宽度调制）控制

_Master/Slave 外部框架启动

• 自动暗校准

• 动态像素缺陷校正

• 图像裁剪 (Image cropping)

• 镜像/翻转 (Mirror/flip readout)

• Binning and subsampling (x2 and x4)

• 典型功耗 : 145 mW at 60 fps

• Dual lane transmitter MIPI CSI-2 up to 1.5 Gbps per lane

 独特的图像表现

• Peak quantum efficiency 24% @ 940 nm

• 线性动态范围高达 60 dB以上

• 全分辨率下每秒高达 88 帧
