深视智能SCI系列光谱共焦位移传感器以亚微米精

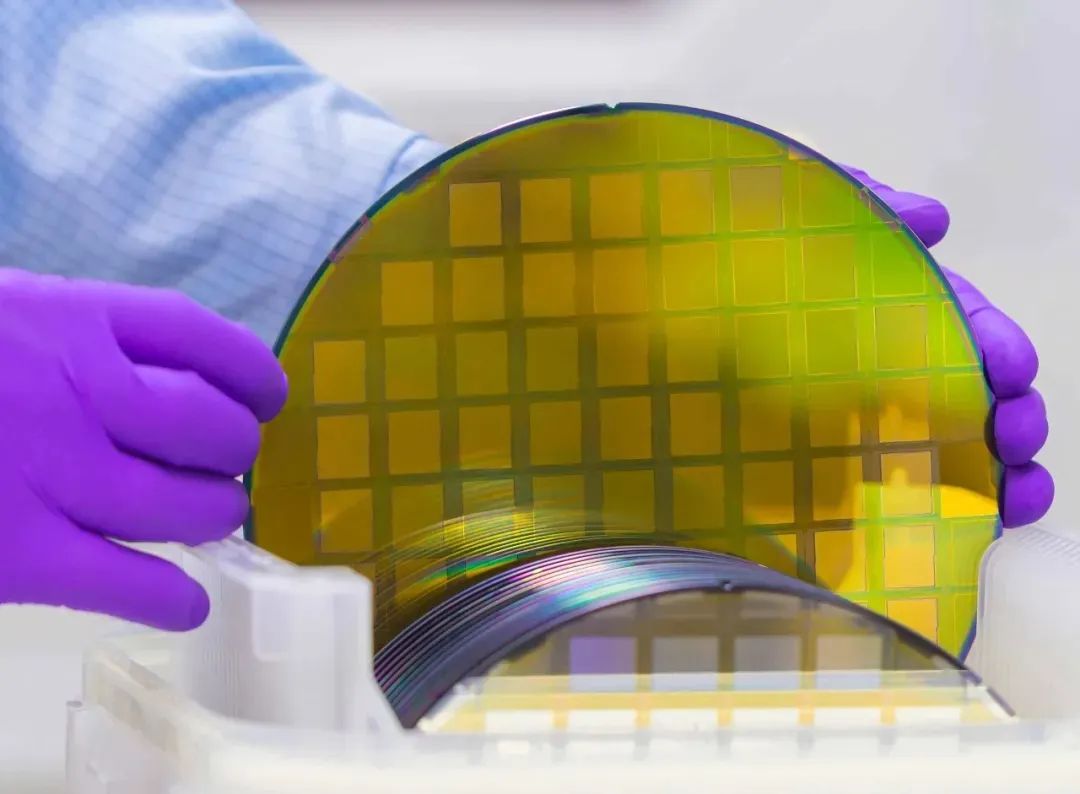

项目背景晶圆作为半导体芯片的核心载体，其表面平整度直接影响芯片性能、封装良率及产品可靠性。传统接触式测量容易导致晶圆划伤或污染，而常规光学传感器受镜面反射干扰难以实现高精度检测。

深视智能SCI系列点光谱共焦位移传感器通过亚微米级精度、强材质适应性、超高速采样频率及非接触式测量技术，解决晶圆表面平整度检测的行业痛点，为半导体制造企业提供高效、精准的检测手段。

检测需求

测量项目

晶圆平整度

工件尺寸

8寸/16寸

精度要求

1μm

案例分享

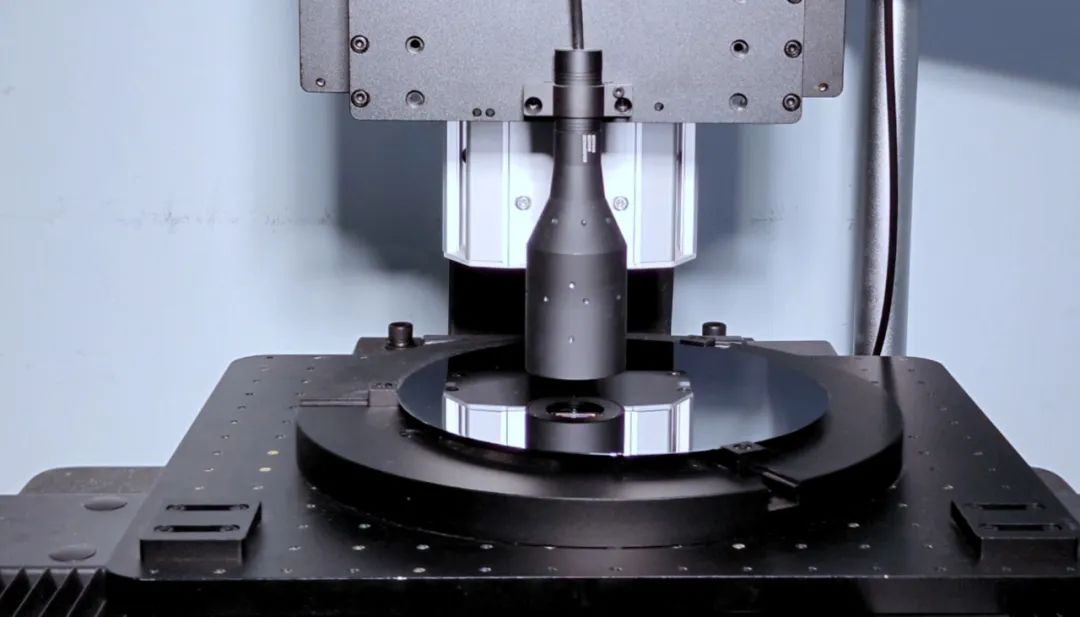

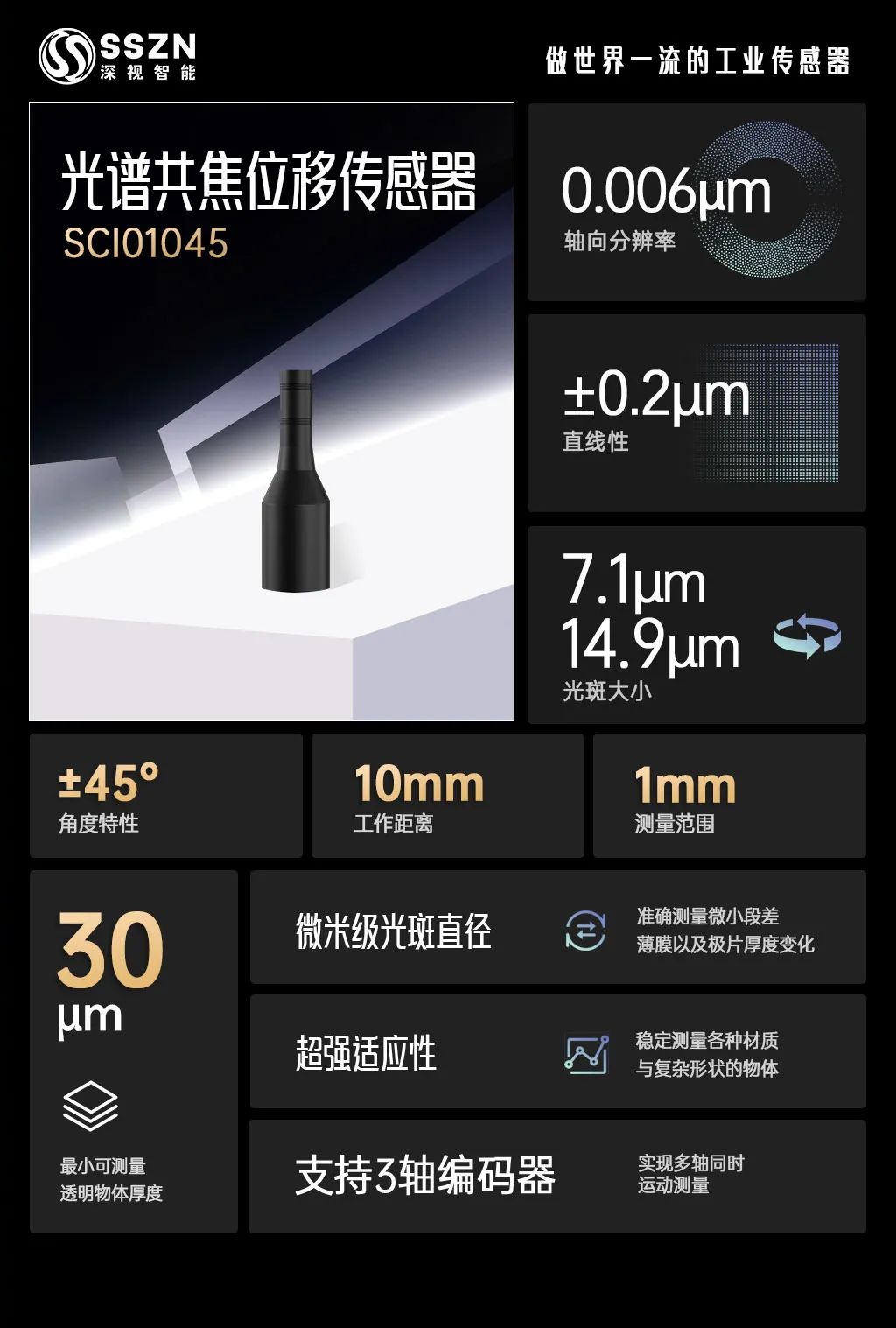

深视智能SCI01045光谱共焦位移传感器以0.006μm分辨率和±0.2μm线性精度，精准捕捉晶圆表面微米级起伏变化。在动态测试中，传感器对晶圆平整度重复性误差低至0.6μm，远优于半导体制造对晶圆平整度1μm精度的严苛要求。

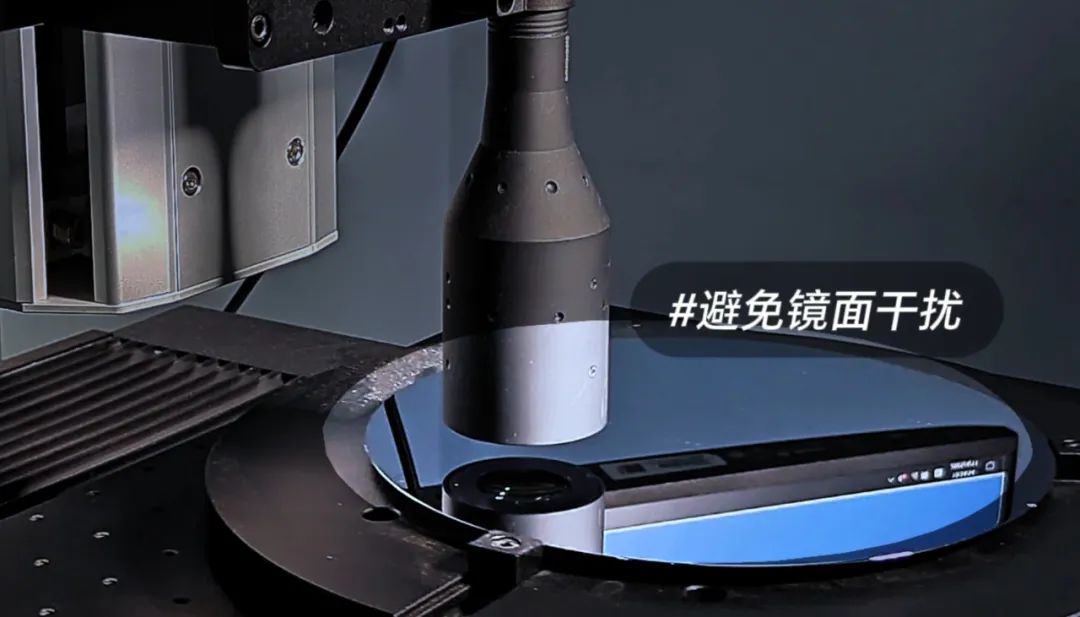

针对晶圆表面高反光特性，深视智能光谱共焦位移传感器搭载自研超强感光算法与超亮光源，通过微米级光斑直径与大回光角度设计，稳定解析高反光、低反射率、透明、粗糙材质表面的信号，精确捕捉弧形轮廓，有效抑制杂散光干扰，实现对8寸至16寸晶圆的稳定检测。

依托高速CMOS传感器与FPUT算法，深视智能SCI01045光谱共焦位移传感器采样频率达33kHz，能够实时记录晶圆表面微米级位移变化，避免因运动速度过快导致的漏检风险。

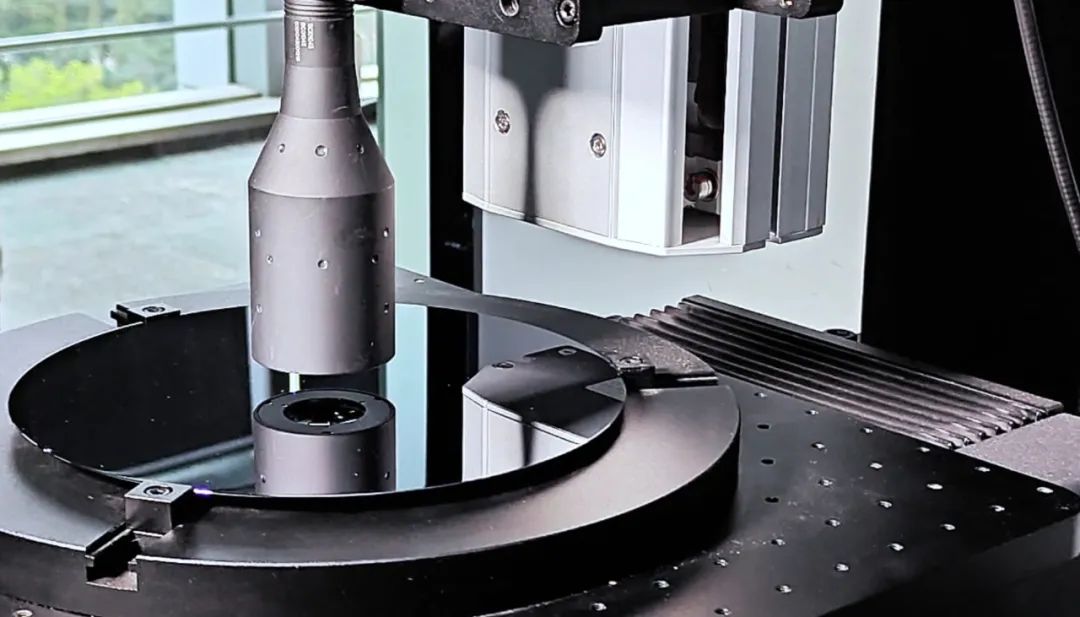

在晶圆制造中，微米级接触即可引发芯片性能劣化或可靠性下降。SCI系列基于光谱共焦技术的非接触式测量原理，无需物理接触晶圆表面即可精确获取数据，从根本上避免检测过程中的划伤与污染，守护晶圆完整性。

深视智能传感器推荐

深视智能SCI系列光谱共焦位移传感器凭借亚微米级分辨率、非接触式、高兼容测量及超高速动态响应，为晶圆平整度检测提供了高可靠、高效率的测量工具。其技术指标与国外高端设备相当，不仅降低了半导体制造中的风险与成本，更推动了国产传感器在精密检测领域的突破。

未来，随着技术迭代与应用场景的拓展，SCI系列光谱共焦位移传感器有望在更多高端制造领域发挥关键作用。
