ST具有滚动和全局快门功能的510万像素RGB-NIR影像

ST推出的VB1940和VD1940影像传感器，集成滚动快门和全局快门功能，具备510万像素的RGB-NIR成像能力，专为车舱内监控和大视场（ FoV）应用设计。其创新的双模式设计和高动态范围（HDR）性能，为车舱内多合一解决方案（如驾驶员监控系统DMS和乘客监控系统OMS）提供了强大支持。

核心功能与技术亮点

VB1940和VD1940传感器支持滚动快门和全局快门两种模式，能够在单颗感光元件上同时输出RGB彩色图像和全分辨率的近红外（NIR）图像。以下是其主要技术特点：

1. 滚动快门模式

通过MIPI CSI-2接口输出单帧HDR彩色图像，结合短曝光和长曝光实现高动态范围。

支持将RGB NIR图案转换为标准RGGB格式，与汽车电子控制单元（ECU）完全兼容。

2. 全局快门模式

- RGB像素可将NIR图像升级至全分辨率。

- 通过独立展示NIR和RGB像素，实现创新的NIR信息处理。

3. 高性能成像

分辨率达2560 x 1984，每秒捕获高达60帧。

HDR线性动态范围高达100 dB，峰值量子效率为25%（940 nm）。

超低噪声表现，确保图像质量。

4. 灵活配置

支持I²C串行接口，提供可编程上下文，支持多达32个元素的灵活帧到帧配置。

汽车级安全与网络安全

VB1940和VD1940传感器符合ISO26262标准，支持ASIL-B安全级别，设计为SEOOC（安全元素脱离上下文）。此外，其内置网络安全功能，确保数据传输的安全性。

汽车合规性

符合AEC-Q100 Grade 2标准，工作结温范围为-40°C至125°C。

网络安全功能

提供全面的网络安全保护，适应现代汽车对数据安全的高要求。

创新设计与接口支持

像素与光学设计

采用2.25 µm x 2.25 µm背照式像素（BSI），支持RGB/NIR 4x4模式。

图像阵列尺寸为5.8毫米 x 4.5毫米，光学格式为1/2.5英寸。

接口与控制

配备四通道MIPI CSI-2接口，每通道速率高达1.5 Gbps。

提供6个可编程GPIO接口，用于LED输出与传感器积分周期同步。

支持PWM控制和快速模式I²C接口。

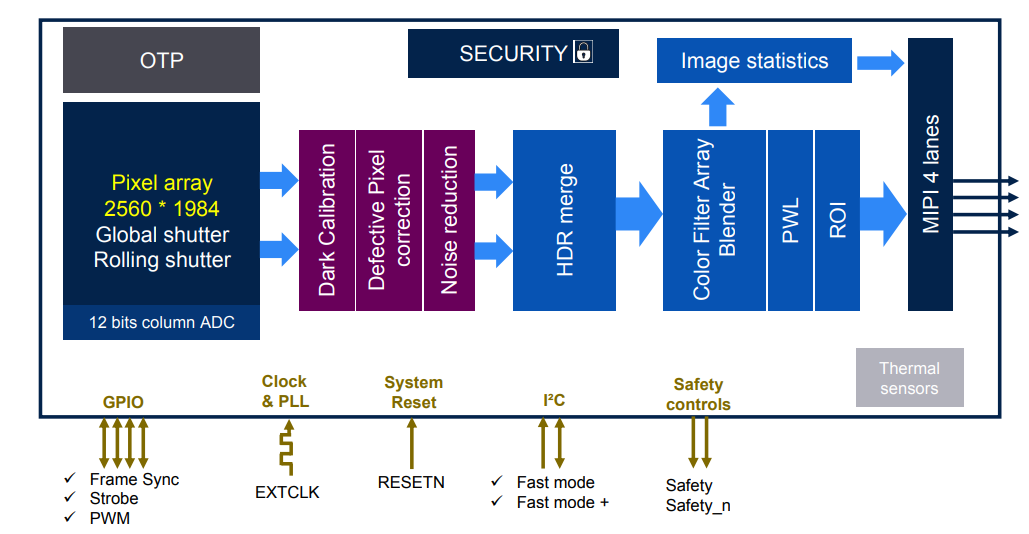

VB1940, VD1940 block diagram

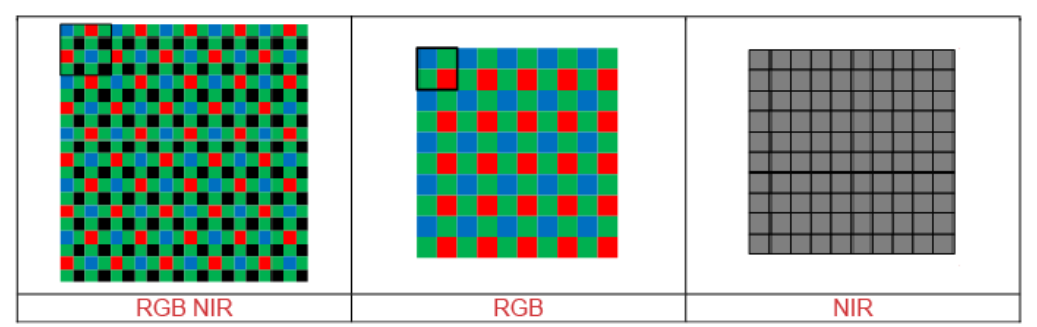

VB1940, VD1940 output formats

应用领域与市场前景

VB1940和VD1940影像传感器专为车舱内监控设计，适用于驾驶员监控系统（DMS）、乘客监控系统（OMS）等多合一解决方案。其高性能、灵活性和安全性使其成为汽车行业的理想选择。

通过集成RGB和NIR成像技术，这款传感器不仅满足了车舱内监控的多样化需求，还为未来智能汽车的影像处理提供了强大的技术支持。
