小安派BW21-CBV-Kit入门教程之读取DHT温湿度传感器

作为一款本地AI图象识别开发板，BW21-CBV-Kit它能够独自运行目标识别模型。2.4GHz+5GHz的双频Wi-Fi，提供高性能的无线传输能力，让图象传输更加流畅。丰富的接口，搭配着AI识别，可以扩展出无限可能。

BW21-CBV-Kit支持Arduino的开发方式，可以简单实现一些DIY想法，例如：人脸识别、手势识别、物品识别等。

这次小安给大家带来的是读取 DHT 温湿度传感器：

用料

BW21-CBV-Kitx 1

DHT11 或 DHT22 或者 DHT21

示例

DHT11 是一款温湿度传感器，工作电压为 3.3V 至 5V。在室温下，湿度的可测量范围为 20% ～ 90%RH，精度为 ±5%RH；温度的可测量范围为 0 ～ 50℃，精度为 ±2℃。

另一种温湿度传感器是 DHT22 传感器，其精度更高。其湿度测量范围为 0%～100%RH，精度为 ±5%RH；温度测量范围为 -40～125 ℃，精度为 ±0.2℃。

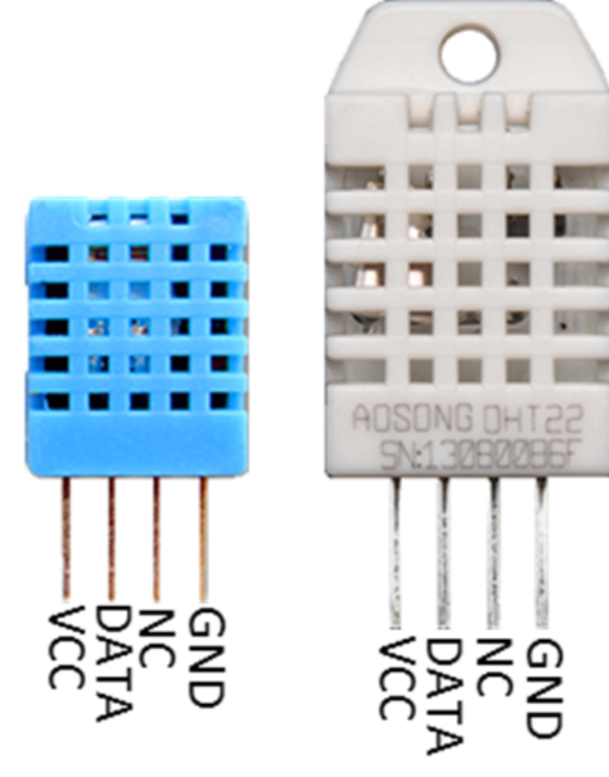

传感器上有 4 个引脚：

由于 4 个引脚中有一个没有功能，因此市场上出现了只有 3 个引脚的温度/湿度传感器：

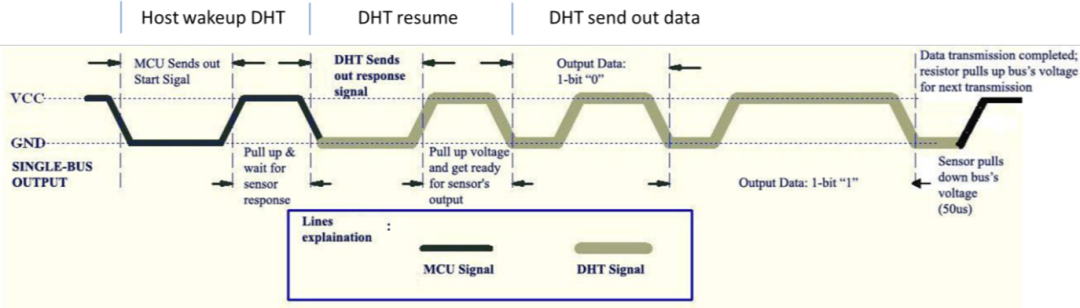

DHT 通常处于休眠状态。请按照以下步骤获取温湿度数据：

●唤醒 DHT：BW21-CBV-Kit 将其 GPIO 的 DATA 引脚置低。

●现在，GPIO 的 DATA 引脚用作 BW21-CBV-Kit 的数字输出。

●DHT 响应：DHT 也将其 GPIO 的 DATA 引脚拨至低电平。现在，GPIO 的 DATA 引脚作为 BW21-CBV-Kit 的数字输入。

●DHT 发送数据：DHT 以逐位方式发送温湿度数据（大小为 5 个字节）。

●为了表示每一位，DHT 首先将 GPIO 的 DATA 引脚拉低一段时间，然后拉高。如果高电平的持续时间小于低电平的持续时间，则代表第 0 位。否则代表第 1 位。

请注意，如果使用的 DHT 传感器没有安装在 PCB 上，则必须添加一个 10K 欧姆的上拉电阻您，可以参考接线图。

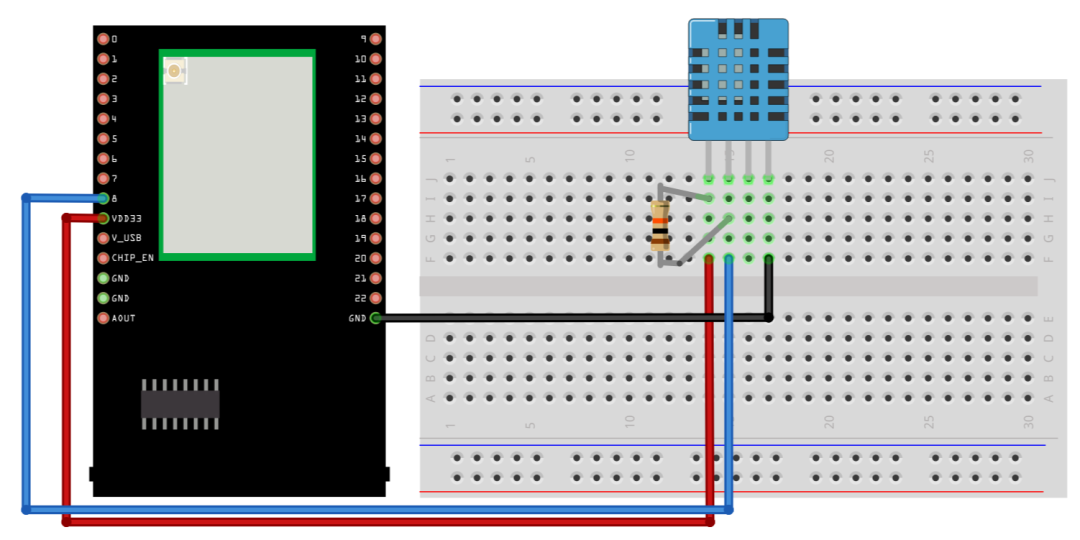

BW21-CBV-Kit 接线图：没有底板的 DHT 传感器

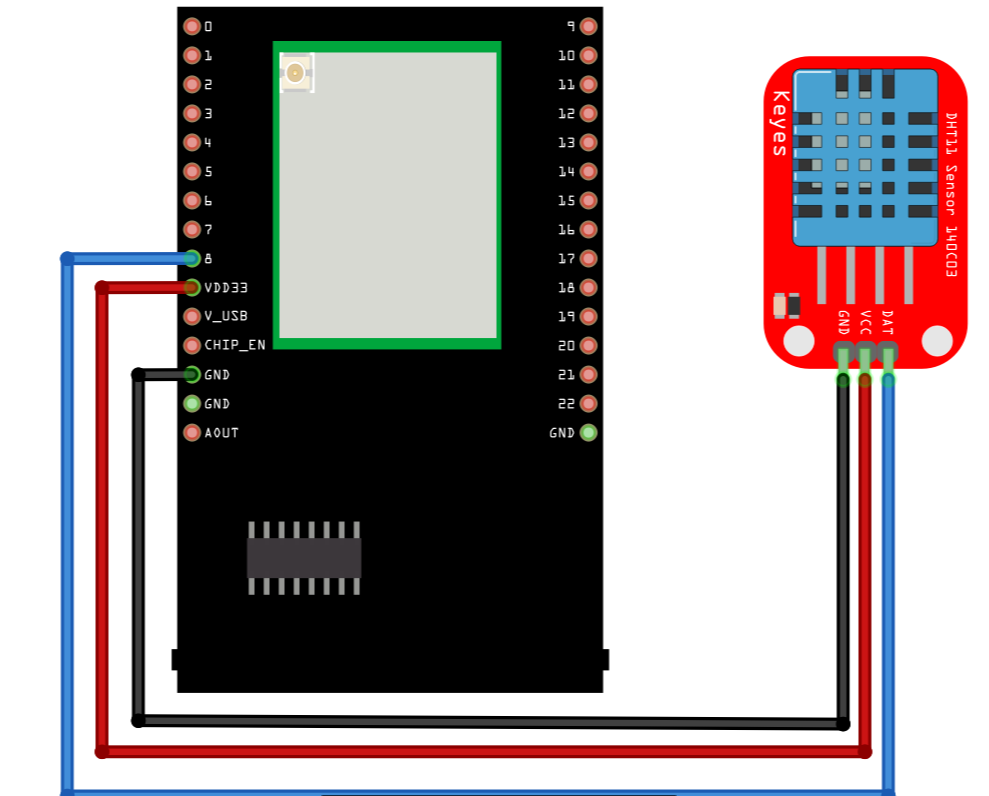

装有 PCB 底板的 DHT 传感器：

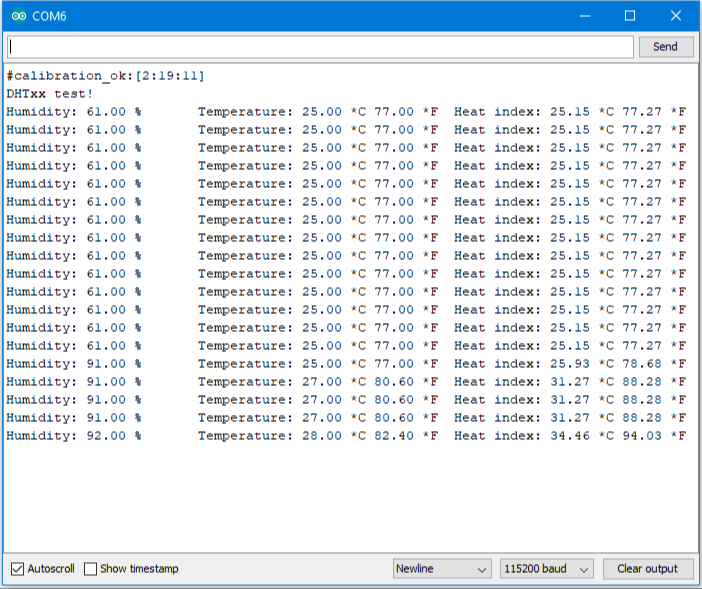

在 **"Files" -> "Examples" -> "AmebaGPIO" -> "DHT_Tester "**中打开示例代码。编译并上传到 BW21-CBV-Kit，然后按下重置按钮。结果将显示在串行监视器上。

代码参考

使用dht.readHumidity（）读取湿度值，

使用dht.readTemperature（）读取温度值。

每次读取温度/湿度数据时，BW21-CBV-Kit 都会使用缓冲的温度/湿度数据，除非发现数据已过期（即超过 2 秒未更新）。

如果数据过期，BW21-CBV-Kit 会向 DHT 发出请求，读取最新数据。
