瑞萨电子新款RX261/RX260 高精度低功耗32位MCU 搭载

随着人机接口(HMI)技术的进步，对于电容式触摸传感器的需求正在日益增长，这类传感器能够改善设计且易于操作，可赋予产品更多价值。电容式触摸传感器在过去主要用于高端家电，如今则应用在各种家电、工业设备、建筑自动化控制面板，甚至用于需要保证卫生水平的医疗保健设备中。随着应用变得如此多样，HMI系统需要具有强大的性能和更多功能。

为满足此类需求，瑞萨电子推出了新款RX261/RX260 32位MCU，其中搭载新一代电容式触摸传感器IP CTSU2SL，能为企业提供出色的能效比、先进的触摸功能和强大的安全功能，从而实现比以往更加节能、更多样化的应用。

出色的能效比

RXv3内核的工作频率高达64MHz，具有出色的能效比，性能可达到355CoreMark。该CoreMark评分显示其性能是同在64MHz下运行的Cortex-M0+的2.5倍，或相当于在100MHz下运行的Cortex-M4。此外，待机电流可维持在1μA水平，而借助SNOOZE模式，可让部分外设功能在待机时运行，从而充分降低间歇运行期间的功耗。

先进的触摸功能

相比前代产品，CTSU2SL提高了抗噪性、防水性并降低了功耗。凭借下列功能，电容式触摸传感器能够应用到厨房家电、洗手间和其他易附着水渍和油渍的环境，以及采用电池供电的环保产品中（例如智能锁和智能家电）。通过将先进的触摸功能融入到更多应用中，可实现产品差异化。

1

多频扫描：生成三个电容测量时钟，可降低同步干扰噪声的影响。

2

主动屏蔽：以相同的电平和相位驱动触摸电极和屏蔽护罩电极，从而抑制水渍和油渍的影响。

3

自动判断：在待机期间无需启动CPU即可检测触摸事件。

4

MEC（多电极连接）：通过将多个触摸电极作为单个电极进行测量，减少触摸测量时间和电流消耗量。

强大的安全功能

区域保护功能可让用户在代码闪存中设置一块不可覆写的区域，以防止软件代码重写作为系统安全起点的重要程序，例如安全启动程序。RX261还配备最新的安全IP(RSIP-E11A)并支持管理功能，以防止未授权使用AES、ECC和SHA引擎以及防止密钥泄漏。

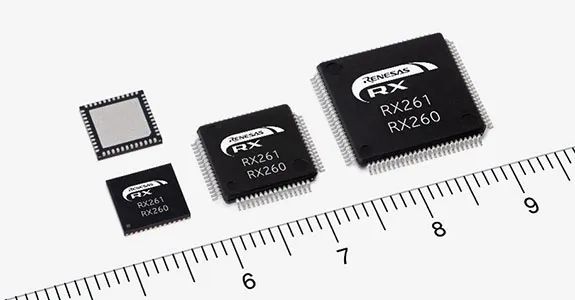

图1 RX261/RX260 MCU封装尺寸

这些安全功能可保护物联网家电的用户数据，并且可通过无线网络安全更新固件。此外，5V工作电压具有出色的抗噪声特性，较低的待机电流也能符合家电能源规定要求。

基于电容式触摸传感器的操作面板可作为接近按钮使用，用户可在不直接触摸面板的情况下进行操作，即使设备使用人数较多（例如电梯），仍可保持清洁。操作面板和其他模块可通过高度可靠的CAN FD或CAN进行连接。

电容式触摸传感器具有户外使用所需的防水防尘性，而智能唤醒解决方案则可用于降低功耗并延长电池使用寿命。内置的安全功能可保护密码，防止未授权访问解锁，因此非常适合用于智能锁等应用。

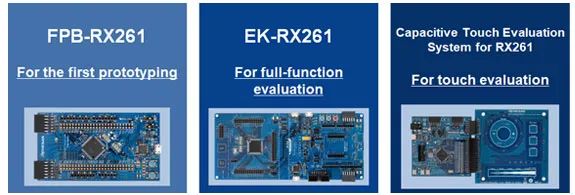

搭载RX261的三种评测板类型可用于各个开发阶段。FPB-RX261适合用于初始评测，而EK-RX261适合评测全部功能。最后，RX261的电容式触摸评测系统则专门用于电容式触摸解决方案的开发。

图 2：用于不同触摸开发阶段的评测板
