集成式电流传感器NSM211x：从工业到汽车，应用广

纳芯微宣布推出全新的车规级高带宽集成式电流传感器NSM211x系列，该系列是完全集成的高隔离电流传感器解决方案，无需任何外部隔离元件，即可实现精准的电流测量。

图源：纳芯微

NSM211x系列产品凭借其优越的性能，已在工业领域交流或直流电流检测中得到广泛应用。而此次推出的车规级产品系列满足AEC-Q100 Grade 0的可靠性标准要求，能在更为严苛的工作温度范围（-40~150℃）内稳定运行，展现出高精度、高隔离耐压、强通流能力、高可靠性等特性，满足汽车应用中交流或直流电流检测的需求。

集成式电流传感器在汽车中应用广泛，NSM211x系列的主要应用场景包括：OBC/DC-DC、PTC、车载电机控制及充电桩电流检测等。在这些关键应用中，电流传感器对电源、转换器和电机绕组中电流数据的精准捕捉，对保持汽车控制系统的稳定和安全至关重要。此外，NSM211x系列还可用于车载燃料电池系统，实现低温启动、高温运行及其切换过程中的多目标优化控制，为汽车的智能化和高效运行提供有力支持。

图源：纳芯微

纳芯微车规级高带宽集成式电流传感器NSM211x系列

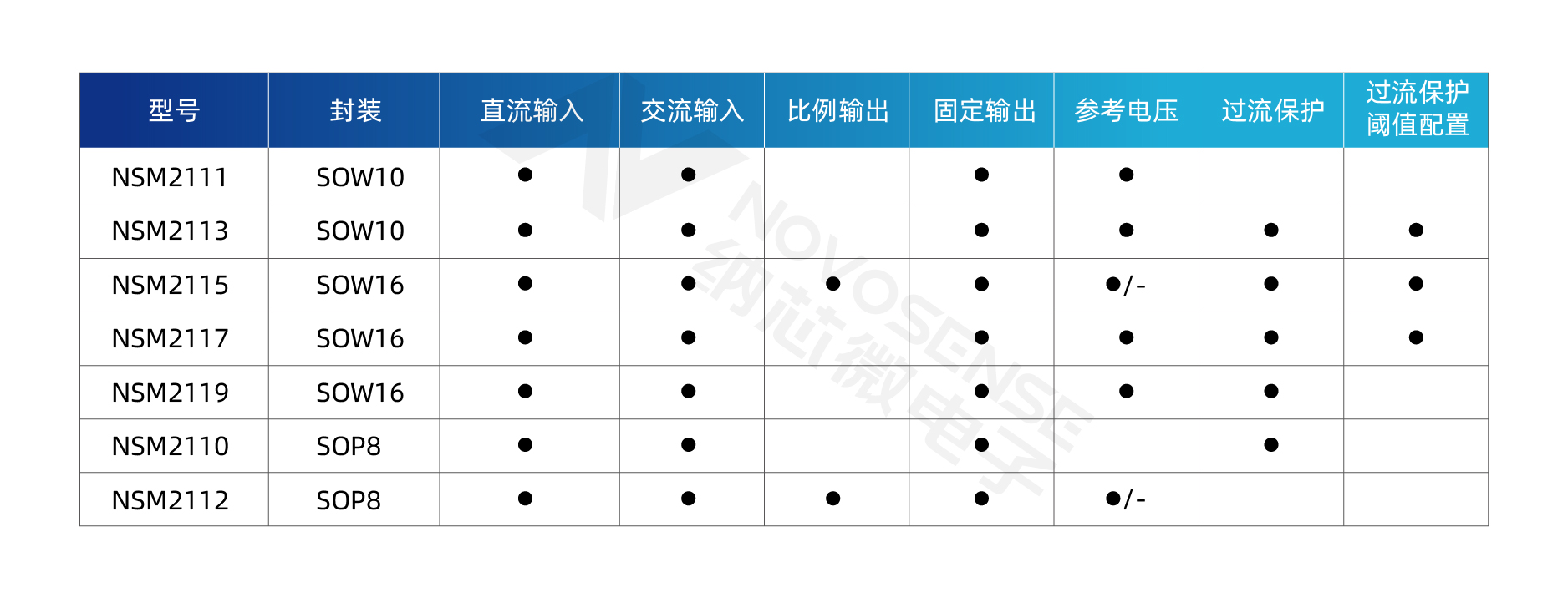

NSM211x系列覆盖三种封装形式：SOW10（0.27mΩ原边阻抗）、SOW16（0.85mΩ/1mΩ原边阻抗）、SOP8（1.2mΩ原边阻抗），每种封装包含多个产品型号。通过可选的不同封装形式、直流输入/交流输入、比例输出/固定输出、是否带参考电压、是否带过流保护以及阈值是否可调等多种选项，NSM211x系列能够满足不同的系统应用需求。

图源：纳芯微

高带宽 快速响应

依托独特的电路设计，NSM211x系列实现了高达1MHz的-3dB带宽，响应时间低至400ns，有助于控制系统实现快速的环路控制与过流保护，为电源等应用场景提供了更加紧凑、更加可靠的解决方案，可使系统BOM更简单、性价比更高。

高隔离耐压 强通流能力

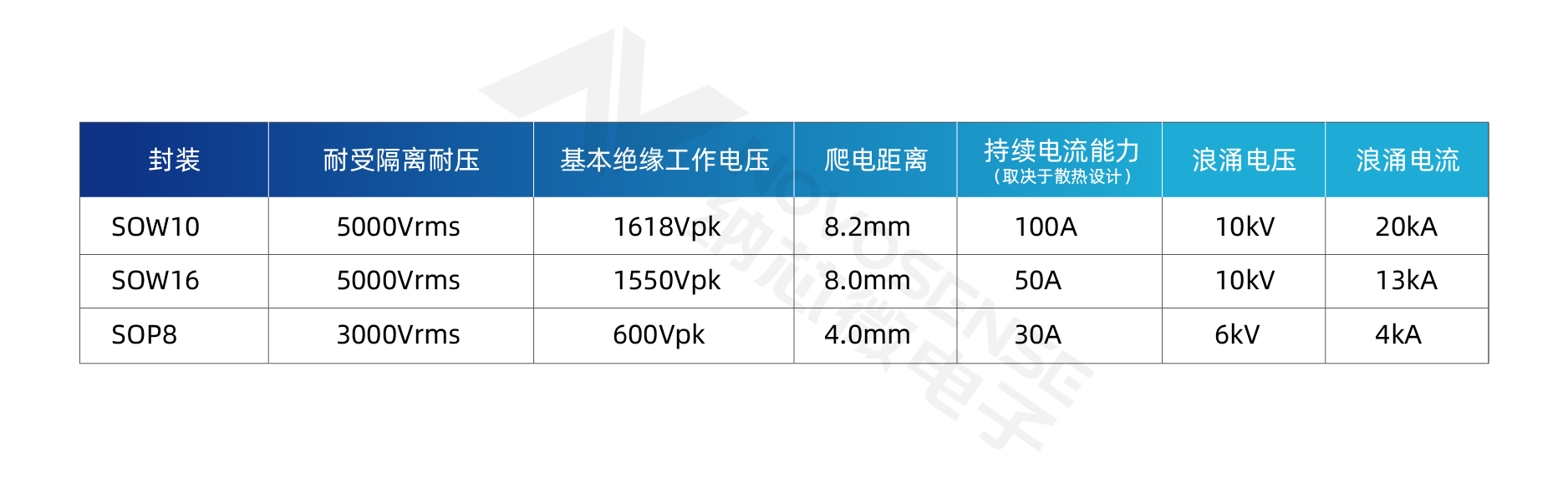

NSM211x系列实现了高达8.2mm的爬电距离与满足UL标准的5000Vrms 的耐受隔离耐压、1618Vpk最大工作隔离耐压能力。同时实现了业内领先的低至0.27mΩ的原边阻抗，持续通流能力高达100A，进一步降低了紧凑系统中散热设计的难度。

图源：纳芯微

高精度标准 无需二次编程

得益于芯片内部精确的温度补偿算法以及下线校准，NSM211x系列在全工作温度范围都可以保持较高的测量精度，用户无需二次编程，在全温度范围内可实现<±2%的灵敏度误差以及<±10mV的零点误差。

选型灵活

NSM211x系列支持3.3V或5V 供电电压（ 不同供电版本 ），以满足不同电源系统的需求；支持直流电流或交流电流测量，电流量程覆盖5~200A；支持参考电压输出、过流保护输出以及过流保护阈值配置等选项。
