触发齿轮式曲轴位置传感器结构图分析

触发齿轮式曲轴位置传感器是汽车发动机控制系统中重要的组成部分，用于检测曲轴的位置和转速，从而确保发动机的正常运行。以下是关于触发齿轮式曲轴位置传感器的详细介绍：

组成结构

触发齿轮式曲轴位置传感器主要由触发齿轮（转子）、感应线圈、永久磁铁和铁心等组成。其中，触发齿轮安装在曲轴上，随曲轴一同旋转；感应线圈、永久磁铁和铁心则构成传感器的感应部分，用于检测触发齿轮的旋转状态。

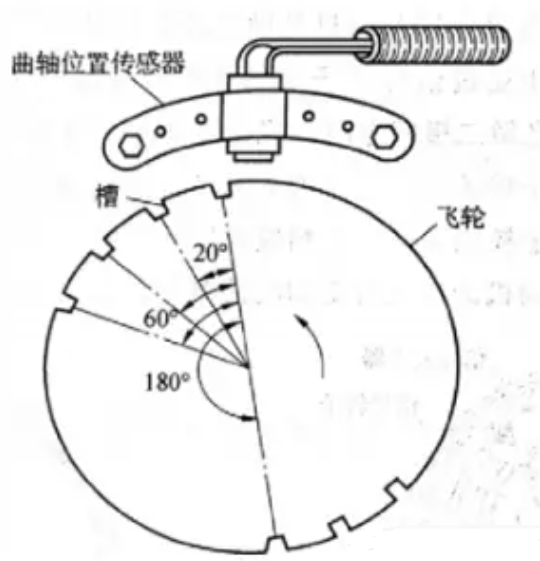

变速器壳体上加工有安装孔，固定曲轴传感器，曲轴后端飞轮上分布有齿轮形的信号盘，结构如图所示。以本田飞度轿车为例，传感器为三线式，其中端子1为电源，端子2为信号，端子3为地线，传感器头部与信号盘正对。发动机工作，感应头部处于齿轮的槽口时，产生霍尔电压为零，相当于晶体管截止状态，因此传感器输出高电位信号；反之，当感应头部与凸齿正对时，传感器输出低电位信号。因此，发动机连续运转时，传感器产生脉冲电压，发动机ECU对脉冲电压处理，对点火系统及燃油喷射系统控制，保证发动机正常工作。

触发齿轮式传感器结构图

当曲轴旋转时，触发齿轮上的齿和槽会依次经过感应线圈。在齿和槽经过时，感应线圈中的磁场会发生变化，从而产生感应电动势。这个感应电动势会被转换成电信号，并传输到发动机控制单元（ECU）。ECU根据接收到的电信号来判断曲轴的位置和转速，从而控制发动机的点火、喷油等动作。

作用与重要性

触发齿轮式曲轴位置传感器在发动机控制系统中扮演着至关重要的角色。它不仅能够实时监测曲轴的位置和转速，为ECU提供准确的控制依据，还能够与其他传感器协同工作，共同实现发动机的优化运行。一旦传感器出现故障，可能会导致发动机性能下降、油耗增加甚至无法启动等问题。

故障检测与排除

对于触发齿轮式曲轴位置传感器的故障检测与排除，通常可以采用以下方法：

使用万用表或示波器检测传感器的电阻和信号输出是否正常。

检查传感器的安装位置和固定情况，确保没有松动或移位现象。

清洁传感器表面和触发齿轮，去除可能存在的油污和杂质。

如果传感器损坏严重或无法修复，需要更换新的传感器。

怎样判断曲轴位置传感器好坏？

曲轴位置传感器是发动机控制系统的重要组成部分，它的主要作用是确定曲轴的位置，也就是曲轴的转角以及发动机转速。如果曲轴位置传感器出现故障，会导致发动机出现无法启动、不喷油、不点火、自动熄火等情况。因此，判断曲轴位置传感器的好坏对于保证发动机正常运转至关重要。

那么，如何判断曲轴位置传感器的好坏呢？首先，我们需要了解曲轴位置传感器的工作原理。曲轴位置传感器通常要配合凸轮轴位置传感器一起来工作。通过曲轴位置传感器，可以知道哪缸活塞处于上止点，通过凸轮轴位置传感器，可以知道哪缸活塞是在压缩冲程中。如果这两个传感器出现故障，就会影响发动机的正常运转。

其次，我们可以通过观察发动机的表现来判断曲轴位置传感器是否损坏。如果曲轴位置传感器损坏，会导致发动机出现无法启动、不喷油、不点火、自动熄火等情况。有些汽车发动机不能启动，有些可以启动，这主要是由于发动机ECU的控制策略不同。因此，我们可以通过观察发动机的表现来判断曲轴位置传感器是否损坏。

最后，我们可以通过专业的诊断工具来检测曲轴位置传感器的好坏。通过连接汽车诊断仪，可以读取曲轴位置传感器的信号，并进行分析。如果曲轴位置传感器的信号异常，就说明传感器出现故障，需要更换。
